Exibindo a Temperatura de um HTU21D como um Gráfico de Barras em um LCD

Neste tutorial, aprenderemos como exibir leituras de temperatura de um sensor de temperatura e umidade HTU21D em uma tela LCD na forma de um gráfico de barras. As leituras incluirão valores em Celsius, Fahrenheit, Kelvin e umidade relativa, fornecendo uma visão abrangente das condições ambientais. Este projeto ajudará você a entender como conectar os componentes corretamente e implementar o código necessário para fazer tudo funcionar perfeitamente.

Para aqueles que querem um guia visual, não deixem de conferir o vídeo associado a este tutorial (no vídeo em :00).

Hardware Explicado

Os principais componentes deste projeto incluem o sensor HTU21D e o display LCD 1602. O HTU21D é um sensor digital de umidade e temperatura que se comunica via I2C. Ele fornece leituras precisas de temperatura e umidade, que podem ser facilmente acessadas através de sua biblioteca. O display LCD 1602, por outro lado, mostra as leituras em um formato legível por humanos, permitindo avaliações rápidas das condições ambientais.

O HTU21D utiliza uma interface I2C simples, facilitando a conexão e a comunicação com microcontroladores como o Arduino. O display LCD 1602 também utiliza I2C, o que simplifica a fiação ao reduzir o número de pinos necessários para se conectar ao Arduino. Isso permite uma configuração mais limpa, mantendo uma saída visual clara.

Detalhes da Ficha Técnica

• Use 3,3 V para alimentar o HTU21D; conectar a 5 V pode danificá-lo.
• Garanta que resistores de pull-up adequados sejam usados nas linhas I2C (SDA e SCL).
• Mantenha o sensor afastado de fontes de calor durante os testes.
• Verifique o endereço I2C correto usando um esboço de scanner I2C.
• Certifique-se de que o LCD está corretamente inicializado com o endereço correto.

Instruções de Fiação

Para conectar o sensor HTU21D e o display LCD 1602, siga estas etapas cuidadosamente:

Primeiro, conecte o sensor HTU21D. Conecte o primeiro pino (VCC) ao pino de 3,3 V no Arduino. O segundo pino (GND) deve ser conectado ao terra (GND) do Arduino. O terceiro pino (SDA) é conectado ao pino A4 no Arduino, e o quarto pino (SCL) se conecta ao pino A5. Certifique-se de usar as cores corretas dos fios para clareza, usando vermelho para VCC, preto para GND, laranja para SDA e amarelo para SCL.

Em seguida, para o display LCD 1602, conecte o pino VCC ao pino de 5 V no Arduino e o pino GND ao terra. O pino SDA do LCD deve ser conectado ao mesmo pino A4 usado para o HTU21D, e o pino SCL deve ser conectado ao pino A5. Essa configuração permite que tanto o sensor quanto o display se comuniquem via protocolo I2C.

Exemplos de Código e Passo a Passo

No texto, o primeiro passo é incluir as bibliotecas necessárias para o sensor e o LCD. A linha#include é essencial para a comunicação I2C, enquanto#include "Adafruit_HTU21DF.h"inicializa o sensor HTU21D. A próxima linha cria uma instância da classe HTU21D:

Adafruit_HTU21DF htu = Adafruit_HTU21DF();

Esta linha configura o sensor para uso no programa, permitindo-nos chamar seus métodos mais tarde para ler os valores de temperatura e umidade.

Dentro dosetup()função, inicializamos o monitor serial e o display LCD. As linhas seguintes verificam se o sensor está funcionando corretamente:

if (htu.begin()) {
    lcd.print("HTU21DF Bargraph");
} else {
    lcd.print("missing HTU21DF");
    while(1); // Pause forever.
}

Se o sensor não conseguir inicializar, o programa exibirá uma mensagem de erro e interromperá a execução. Isso é crucial para a depuração e garante que o sensor esteja conectado corretamente.

Noloop()função, leituras de temperatura são feitas e exibidas. A linhafloat T = getHTU('H');recupera a temperatura ou a umidade com base no parâmetro passado. O valor recuperado é então exibido no LCD:

lcd.setCursor (0,1);
lcd.print(T); // print
lcd.print((char)223); // prints degree symbol
lcd.print("C"); //

Este código posiciona o cursor na segunda linha do LCD e imprime o valor da temperatura junto com o símbolo de grau. O uso de(char)223é um truque útil para exibir o símbolo de grau no LCD.

Demonstração / O que Esperar

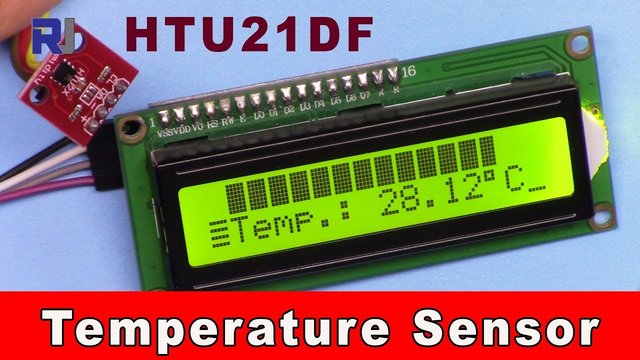

Uma vez que tudo esteja configurado e o código seja carregado, você deverá ver as leituras de temperatura exibidas no LCD como um gráfico de barras. As leituras serão atualizadas continuamente, refletindo a temperatura e umidade atuais. Se você soprar ar quente no sensor, verá a temperatura subir rapidamente, confirmando que o sistema funciona como esperado. Tenha cuidado com polaridade invertida ou fiação incorreta, pois isso pode levar a mau funcionamento ou danos (no vídeo às 02:30).

Marcação de Vídeo

• 00:00- Introdução
• 01:30- Explicação da Fiação
• 02:30- Revisão de Código
• 04:00- Demonstração
• 05:30- Conclusão
