Eachine 1000TVL 1/3" CCD FPV kamera objašnjena i testirana

Eachine 1000TVL 1/3" CCD FPV kamera objašnjena i testirana

Ovaj vodič pokriva Eachine 1000TVL 1/3" CCD FPV kameru, kompaktnu i svestranu analognu video kameru dizajniranu za letenje dronova iz prve perspektive (FPV) i druge daljinske video aplikacije. Primarna svrha ove kamere je pružanje živog video signala niske latencije na monitor zemaljske stanice ili video naočale. Njena ključna karakteristika je izuzetno širok raspon ulaznog napona, što pojednostavljuje distribuciju napajanja u postavkama s više ćelija baterije.

Ova kamera je praktičan izbor za razne projekte, ne samo za trke dronova. Njena široka tolerancija napona i kompaktna veličina čine je korisnom za:

• Izgradnju laganog FPV drona ili RC aviona za impresivno letenje.
• Kreiranje sistema za daljinsko praćenje 3D štampača ili CNC mašine.
• Postavljanje bežičnog sigurnosnog ili baby monitora pomoću analognog predajnika.
• Naknadno opremanje starijeg RC automobila ili broda živim video signalom.

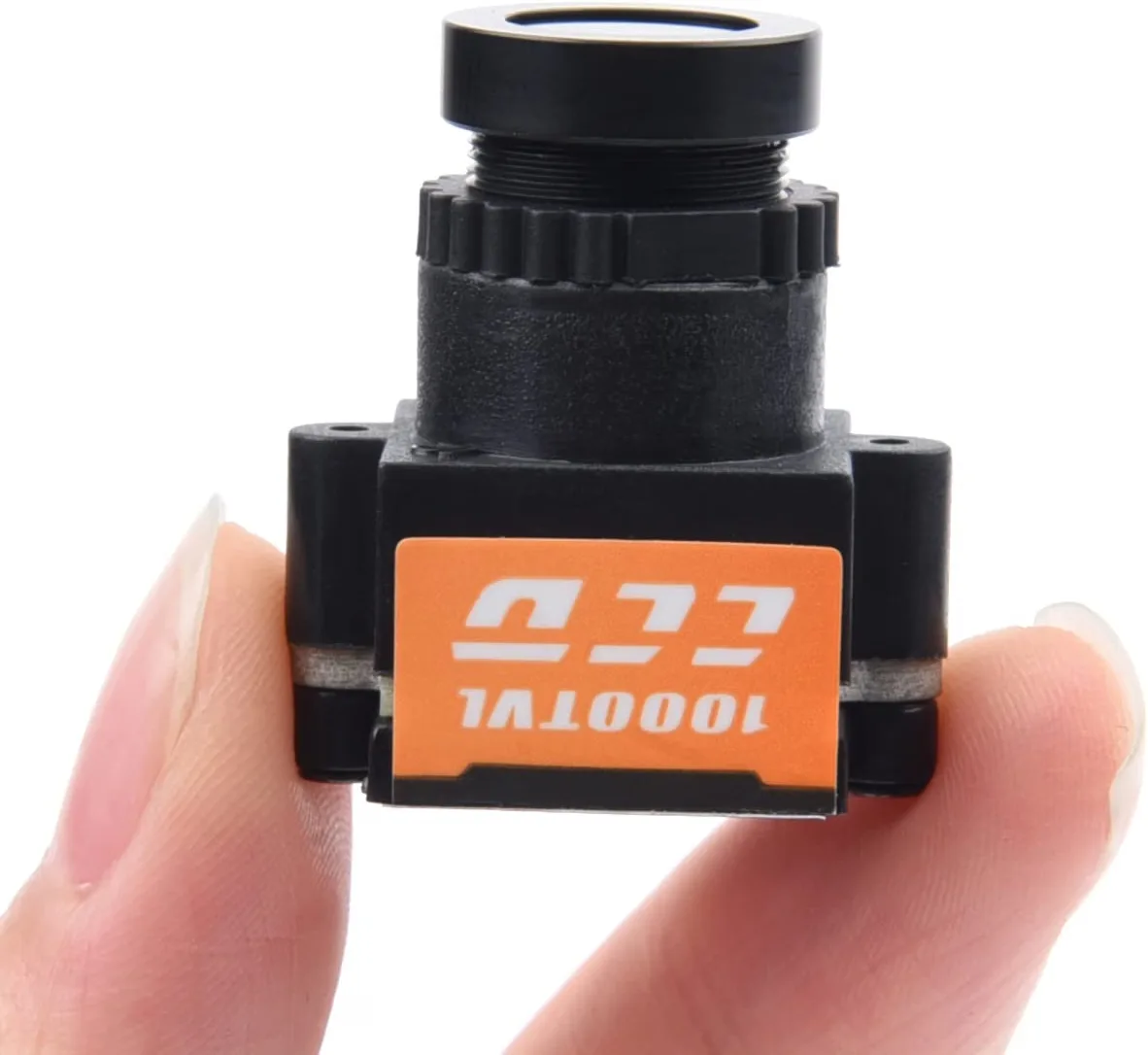

Pregled hardvera

Glavna prodajna tačka kamere je njena sposobnost da radi direktno iz širokog raspona izvora napajanja. Kao što je objašnjeno u videu, može prihvatiti ulazni napon od 5V do 20V (u videu na 00:24). To znači da je možete spojiti direktno na 2S, 3S ili 4S LiPo bateriju bez potrebe za zasebnim regulatorom napona ili BEC-om (kolo za eliminaciju baterije). Ovo pojednostavljuje ožičenje i smanjuje težinu, što je ključno za male dronove.

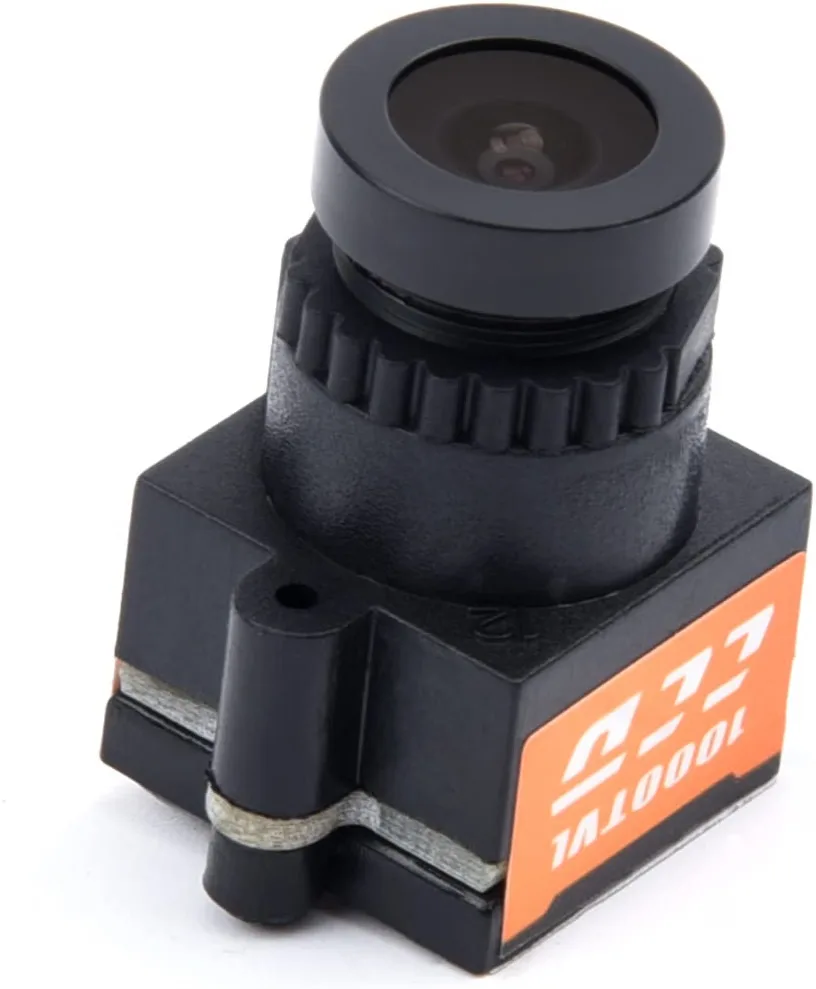

Jedinica ima 1/3" CCD senzor, koji je poznat po dobrom kvalitetu slike i dobrom podnošenju svjetla. Dolazi sa 2.8mm objektivom koji pruža vidno polje od 110 stepeni, nudeći široku perspektivu pogodnu za FPV. Kamera također ima fizički prekidač za odabir između NTSC i PAL video standarda (u videu na 00:34). Ovo je važno za kompatibilnost s vašom opremom za prikaz.

Vodič za ožičenje

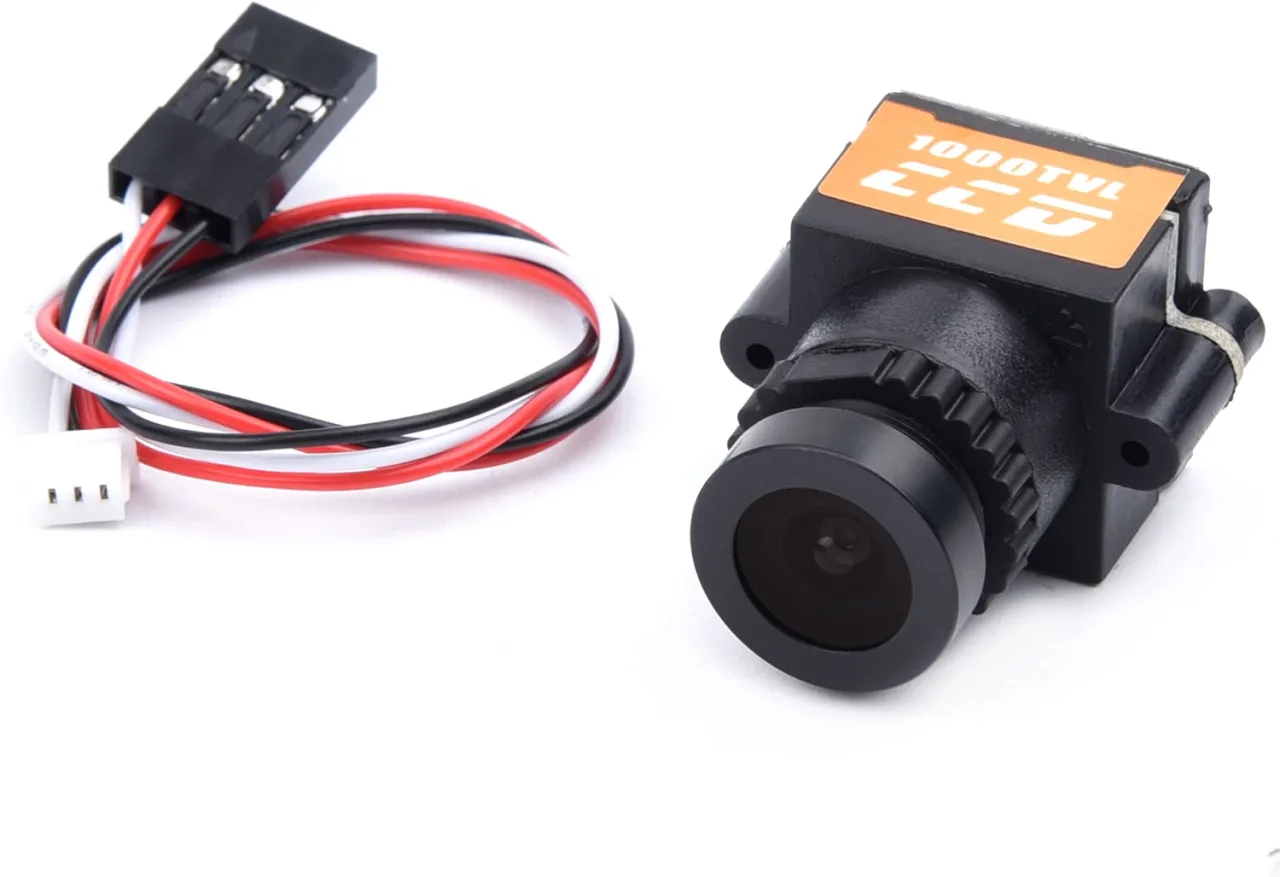

Povezivanje kamere je jednostavno zbog njenog konektora u stilu servoa. Ožičenje je sljedeće:

• Crvena žica: Spaja se na pozitivni terminal vašeg izvora napajanja (5V do 20V).
• Crna žica: Spaja se na negativni terminal (uzemljenje) vašeg izvora napajanja.
• Bijela žica: Ovo je video izlazni signal, koji se spaja na video ulaz vašeg FPV monitora ili predajnika (u videu na 01:29).

U videu, voditelj spaja crvenu i crnu žicu na bateriju, a bijelu žicu na "AV In" priključak monitora kako bi demonstrirao živi signal kamere (u videu na 01:50).

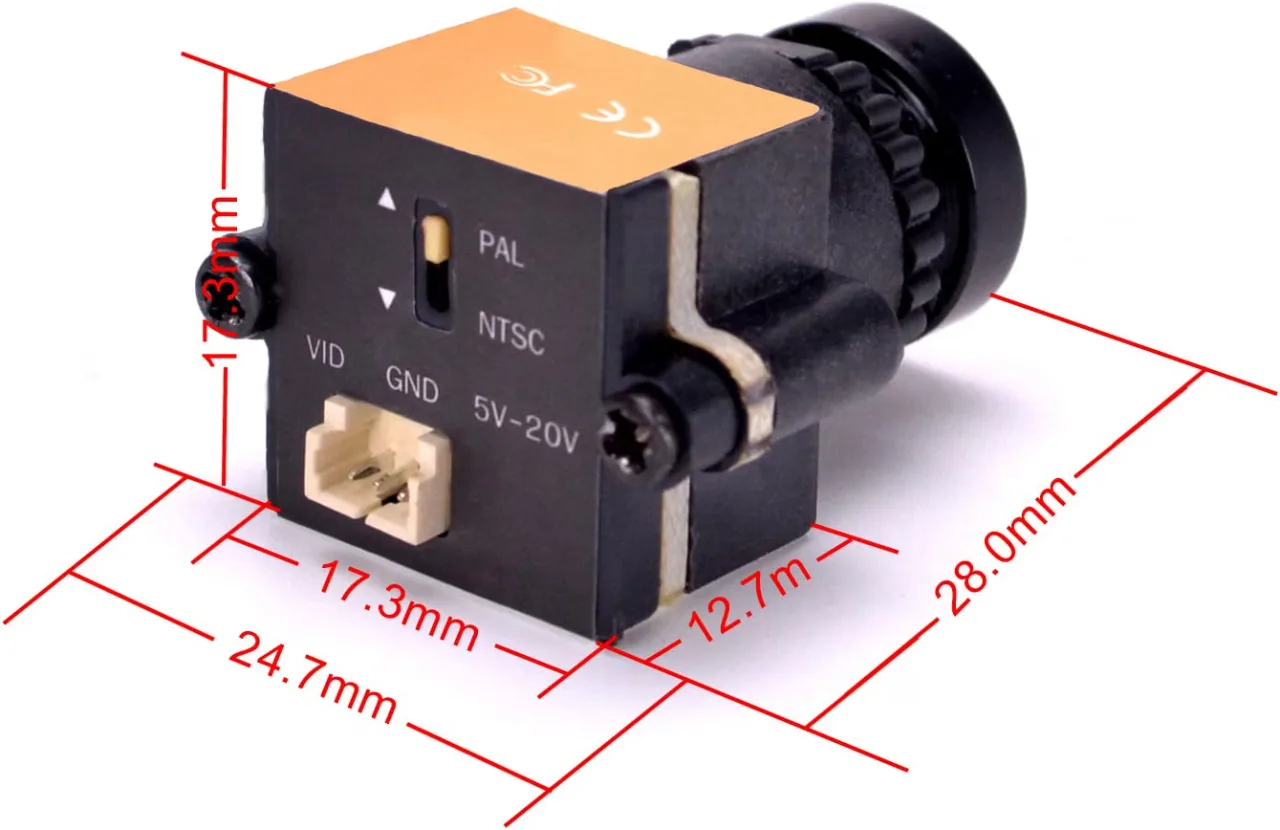

NTSC vs. PAL prekidač

Kamera uključuje mali prekidač za prebacivanje između NTSC i PAL video formata. Ispravna postavka zavisi od vaše prijemne opreme. Ako koristite namjenski FPV monitor ili video prijemnik, često je to "multi-sistem" uređaj koji može automatski detektovati i prikazati oba formata. U tom slučaju, kao što je prikazano u videu, pozicija prekidača nije bitna i dobit ćete sliku bez obzira na to (u videu na 03:03).

Međutim, ako planirate spojiti kameru direktno na standardni televizor, morate postaviti prekidač tako da odgovara izvornom formatu TV-a. Na primjer, TV prodavan u Sjevernoj Americi obično koristi NTSC, dok mnogi evropski TV uređaji podržavaju oba ili koriste PAL (u videu na 03:28). Pogrešno postavljanje prekidača rezultirat će crno-bijelom slikom ili bez slike.

Testiranje i demonstracija

Video pruža živu demonstraciju izlaza kamere. Nakon povezivanja baterije, voditelj spaja video žicu na AV ulaz monitora. Monitor odmah prikazuje jasnu, visokokvalitetnu sliku u boji (u videu na 02:38). Demonstracija potvrđuje da je kamera funkcionalna i pruža solidan video signal s dobrom reprodukcijom boja i detaljima, kao što je opisano u videu.

Demonstracija živog projekta

U videu, Eachine kamera se napaja jednostavnom baterijom i spojena je direktno na prijenosni monitor s AV ulazom. Voditelj prikazuje živi signal, koji prikazuje okolno okruženje u realnom vremenu bez primjetnog kašnjenja. Ova postavka je osnovna reprezentacija FPV zemaljske stanice, dokazujući jednostavnost korištenja kamere i njenu trenutnu funkcionalnost.

Poglavlja

• [00:06] Uvod u Eachine 1000TVL FPV kameru
• [00:50] Raspakivanje i fizički pregled
• [01:15] Razumijevanje servo konektora i ožičenja
• [01:50] Povezivanje kamere na monitor
• [02:38] Demonstracija živog video signala
• [02:56] Testiranje NTSC/PAL prekidača
• [03:44] Zaključak i završne misli
