600TVL Mini FPV-camera met 170-graden groothoeklens uitgelegd

600TVL Mini FPV-camera met 170-graden groothoeklens uitgelegd

Deze handleiding behandelt de 600TVL Mini FPV-camera met een groothoeklens van 170 graden. Deze kleine camera is een uitstekende keuze voor first-person view (FPV) dronevliegen, radiografisch bestuurbare voertuigen of elk project dat een compacte, lichtgewicht videofeed vereist. Het belangrijkste kenmerk is de geïntegreerde condensatormicrofoon, waarmee je audio kunt vastleggen naast het videosignaal zonder dat je een aparte module nodig hebt.

De camera is ontworpen als een eenvoudige, zelfstandige eenheid. Je kunt hem gebruiken om een breed scala aan projecten te bouwen, waaronder:

• Het toevoegen van een live videofeed aan een first-person view (FPV) drone of radiografisch bestuurbare auto.
• Het creëren van een lichtgewicht, draagbare beveiligings- of babymonitor.
• Het bouwen van een aangepast camerasysteem voor een robotica-project.
• Het streamen van live video vanaf een afgelegen of moeilijk bereikbare locatie.

Hardware-overzicht

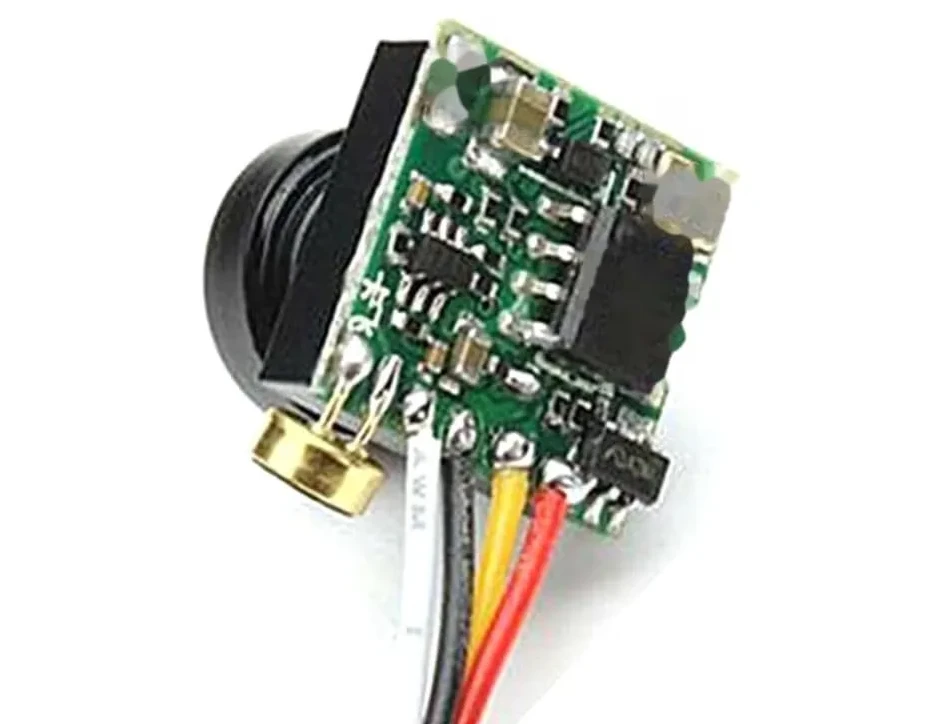

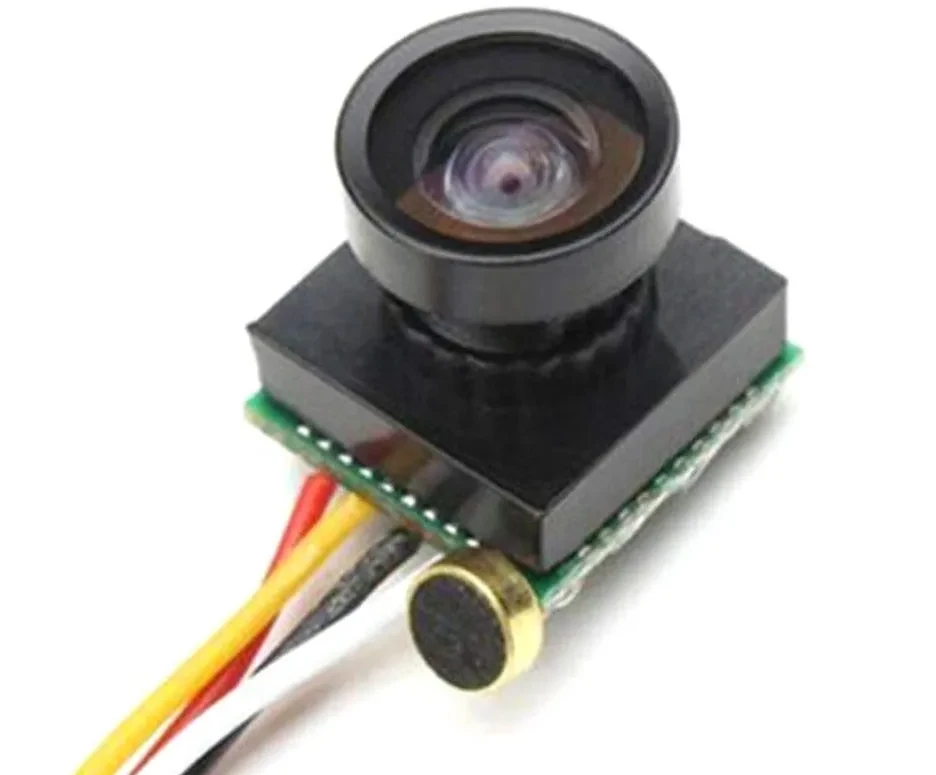

De cameramodule is uitzonderlijk klein, zoals te zien is in de video, en past gemakkelijk op een vingertop. Hij heeft een kale printplaat, dus het wordt aanbevolen om hem te beschermen met tape of een kleine behuizing als hij in ruwe omstandigheden wordt gebruikt (in video op 00:46). Het meest opvallende kenmerk is de ingebouwde microfoon, die geluid uit de omgeving opvangt (in video op 00:27).

Pinout en bedrading

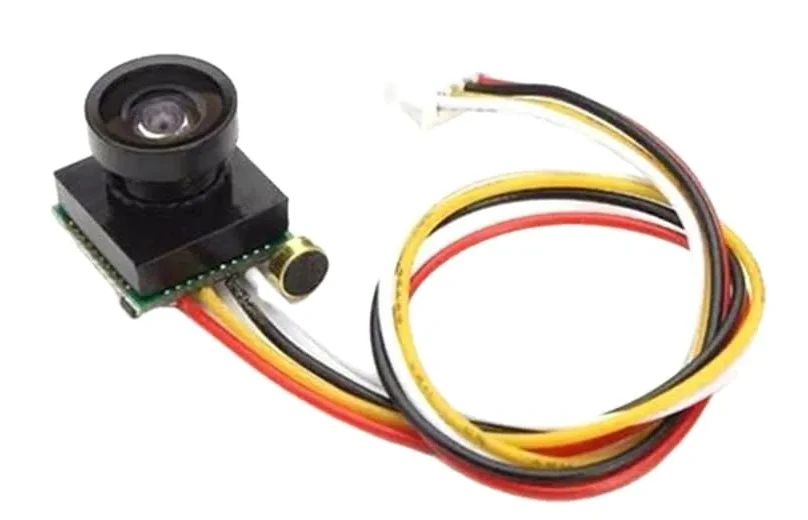

De camera wordt aangesloten via vier draden, elk met een specifieke functie. Het begrijpen van deze bedrading is cruciaal voor een correcte werking. De camera vereist een strikte 5V-voeding (in video op 01:03).

• Rode draad (voeding): Verbindt met de positieve (+) aansluiting van een 5V-voedingsbron.
• Zwarte draad (aarde): Verbindt met de negatieve (-) aansluiting van de voedingsbron en dient als gemeenschappelijke aarde.
• Gele draad (video-uit): Dit is het composiet video-uitgangssignaal. Sluit dit aan op de video-ingang van je beeldscherm of videotransmitter (VTX).
• Witte draad (audio-uit): Dit is het audio-uitgangssignaal van de ingebouwde microfoon.

Bedradingshandleiding

Het bedraden van de camera is eenvoudig. De video demonstreert het aansluiten op een monitor voor een snelle test (in video op 02:14).

1. Voeding: Sluit de rode draad aan op een 5V-bron en de zwarte draad op de aarde (GND) van dezelfde bron.
2. Video: Sluit de gele draad aan op de video-ingang van je beeldscherm of videotransmitter.
3. Audio: Sluit de witte draad aan op de audio-ingang van je videotransmitter of opnameapparaat.

In de video verbindt de presentator de voeding en aarde met een 5V-voedingsboard en de gele videodraad rechtstreeks met een monitor om de feed te verifiëren (in video op 02:48). Het beeld verschijnt onmiddellijk, wat bevestigt dat de opstelling correct is (in video op 03:01).

Vermogensvereisten

De camera is strikt een 5V-apparaat. Het leveren van een hogere spanning, zoals 12V, zal hem waarschijnlijk beschadigen. Wanneer je verbinding maakt met een stroomverdelingsboard (PDB) op een drone, zorg er dan voor dat je de 5V-uitgangspads gebruikt, niet de batterijspanningspads (in video op 01:41).

De camera testen

Om de camera te testen, lever je eenvoudigweg 5V-voeding en sluit je de gele videodraad aan op een compatibel beeldscherm. De videofeed start onmiddellijk zonder extra configuratie.

Video-hoofdstukken

• [00:06] Introductie van de FPV-camera
• [00:27] Kenmerken en fysieke grootte
• [00:56] Kleurcodering en functies van de draden
• [01:41] Opties voor voedingsaansluiting
• [02:14] De camera testen met een monitor
• [03:14] Conclusie en slotgedachten
