Il calcolo in questo articolo è mostrato nel video.https://youtu.be/t8xwrVj2aFsmisurare qualsiasi tensione DC con Arduino.

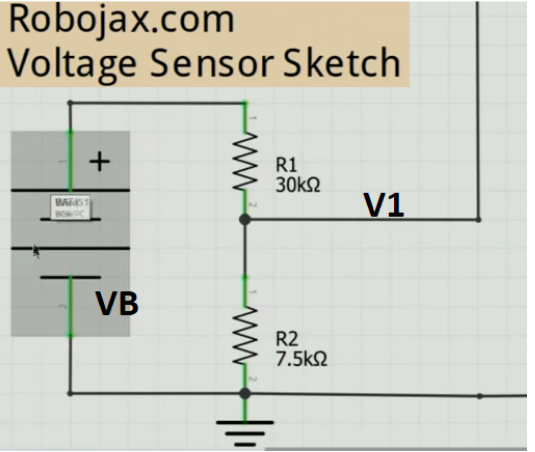

Il partitore di tensione è utilizzato per calcolare la tensione per il sensore di tensione Arduino come mostrato nella Fig. 1.

In questa figura abbiamo:

Tensione della batteria VB

Tensione di uscita che va al pin di ingresso V1 dell'Arduino (cioè A0)

R1 è 30kΩ

R2 è 7.5kΩ

L'Arduino UNO accetta 5V all'ingresso, quindi V1 è 5V. Da questo possiamo trovare la corrente I sia in R1 che in R2.

I=V/R e quindi I=5/7500=0.000666=666µA

Poiché R1 e R2 sono in serie, la corrente è la stessa per entrambi. Quindi IR2 è anche 666µA. Possiamo trovare la tensione attraverso R1 come

VR1=666µ x 30000=20V.

Ora sappiamo che la tensione massima a V1 può essere

VR1+VR2=5V+20V=25V.

Calcolo di valori di tensione più elevati

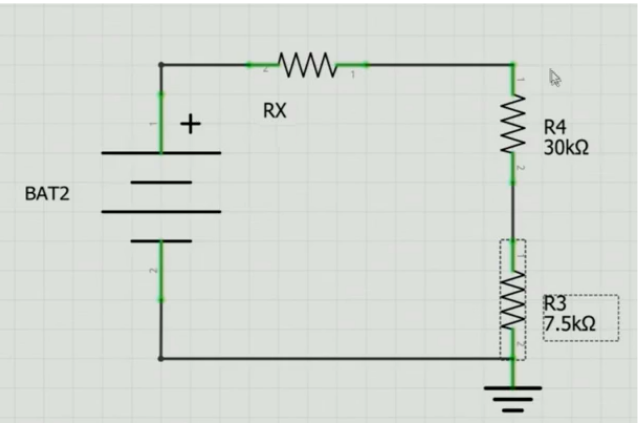

Possiamo aggiungere un altro resistore in serie RX con questo circuito come mostrato nella Figura 2.

Figura 2. Resistente in serie RX nel circuito.

Per trovare il valore di RX per misurare la tensione di BAT2, abbiamo:

RX=BAT2-25666uA

Ora abbiamo la formula per RX, se ad esempio BAT2 = 120V

Poi

RX=120-25666uA=95666ua=142.5kΩ

Quindi, utilizzando un resistore da 142kΩ come RX, possiamo misurare fino a un massimo di 120V.
