Ndenge ndenge ya kosala na kosalela Eachine TX03 3-in-1 FPV Transmitter na Camera

Ndenge ndenge ya kosala na kosalela Eachine TX03 3-in-1 FPV Transmitter na Camera

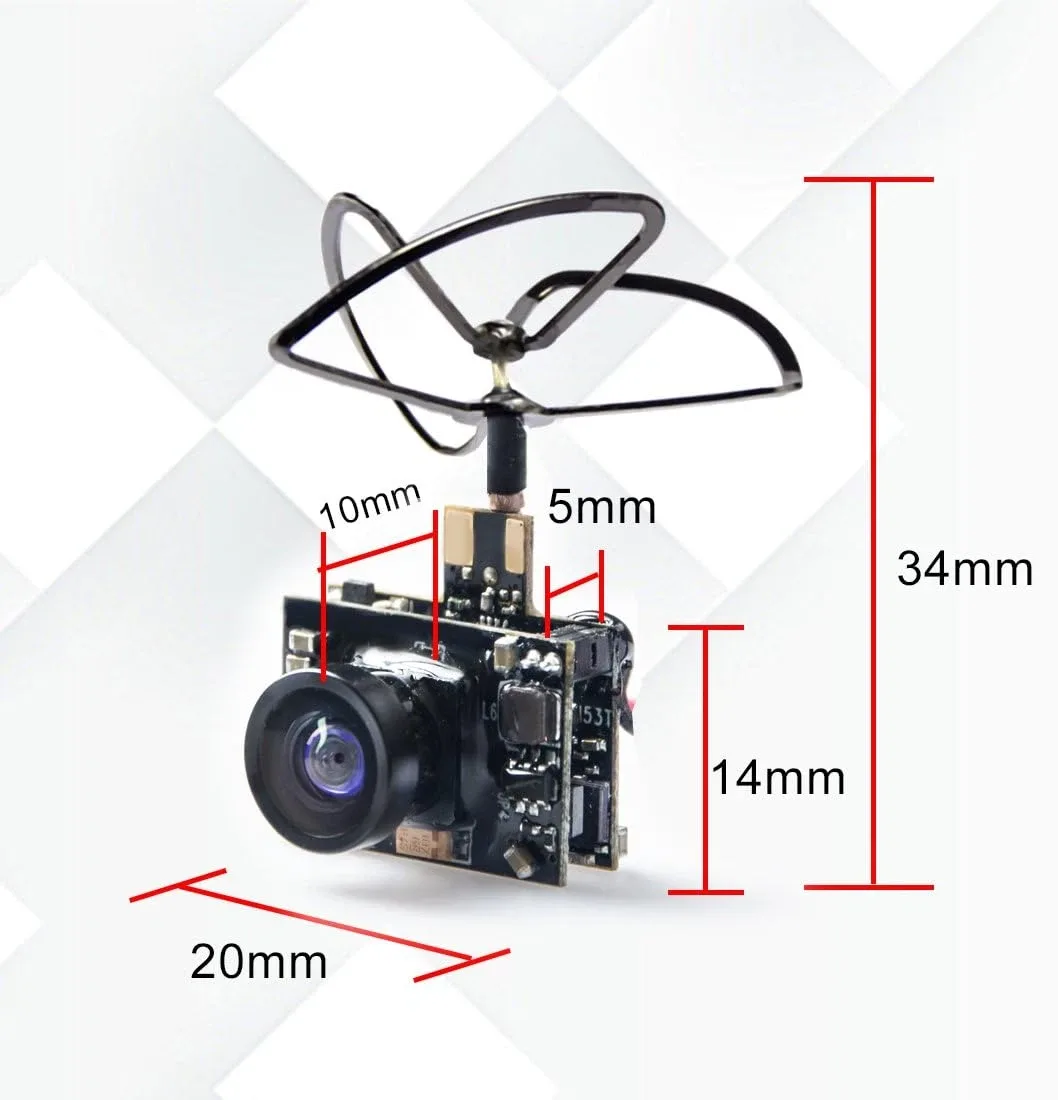

Na boyé oyo, tokotalaka pene na Eachine TX03, oyo ezali système ya FPV (First-Person View) ya 3-na-1 oyo ezali moke mpe ya mingi, oyo esangisi caméra ya angle monene ya 600TVL, émetteur vidéo ya 5.8GHz, mpe antenne ya cloverleaf na kati ya unité moko ya kilo moke. Lokola ezali na gramme 5 kaka, appareil moko ya moke boye esalemi mpo na ba projets oyo gramme nyonso ezali na tina, lokola ba drones FPV ya moke, ba voitures RC, mpe robotique ya kilo moke.

TX03 ezali kaka caméra te; ezali solution ya kopanza vidéo ya kokoka. Motuya na yango ya solo ezali na flexibilité na yango mpe na ntalo ya kosalela. Lokola esalaka na voltage ya mingi (2.5V kino 5V), okoki kopesa yango nguya moko kaka na batterie LiPo ya cellule moko to na source ya 5V oyo ezwami. Oyo esalaka ete ezali choix ya malamu mpo na ba projets ndenge na ndenge, na kati na yango:

• Kotonga drone FPV ya moke: Kilo na yango ya moke mpe kosalela nguya moke esalaka ete ezala malamu mpo na ba quadcopters ya moke ya whoop.
• Kosala robot ya sécurité to ya kotala mosika: Sala na yango na rover mpo na kotala ba zones mpe kopanza vidéo ya bomoi kino na écran na yo.
• Kobakisa vue ya liboso na ba voitures RC mpe ba bateaux: Jwa esengo ya kotambola na kati ya cockpit.
• Kosala prototype ya système ya kopanza vidéo na wireless: Nguya na yango ya kopanza oyo okoki kopona (25mW, 50mW, 200mW) epesaka yo nzela ya kokamba mosika na bomoi ya batterie.

Na article oyo, tokotalelaka ba caractéristiques ya TX03, toyekolaka ndenge ya kosala configuration ya ba chaînes na yango mpe nguya ya kopanza, mpe tomonisaka ndenge ya kozwa flux vidéo ya bomoi na récepteur FPV ya courant.

Aperçu ya Matériel

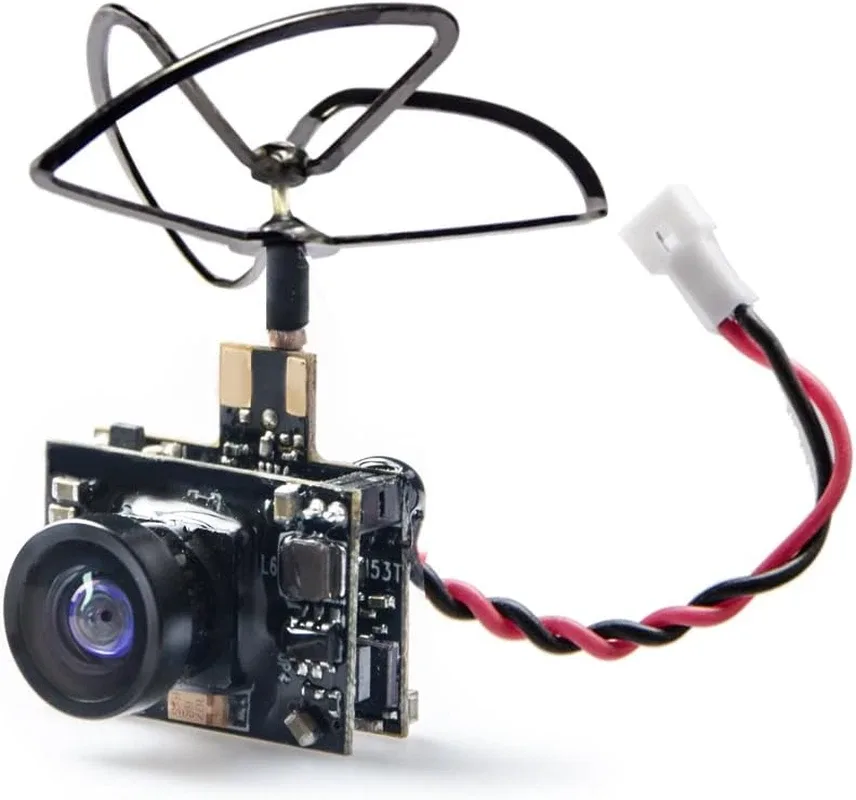

Eachine TX03 ezali unité oyo esalemi na yango moko. Paquet ezali na module ya caméra/émetteur, câble ya nguya, mpe antenne ya cloverleaf. Antenne esili kosalema na soudure na board, oyo ezali malamu mpo na ntalo, kasi elimboli ete esengeli te kosengwa soki ebebi na accident (na vidéo na 03:21).

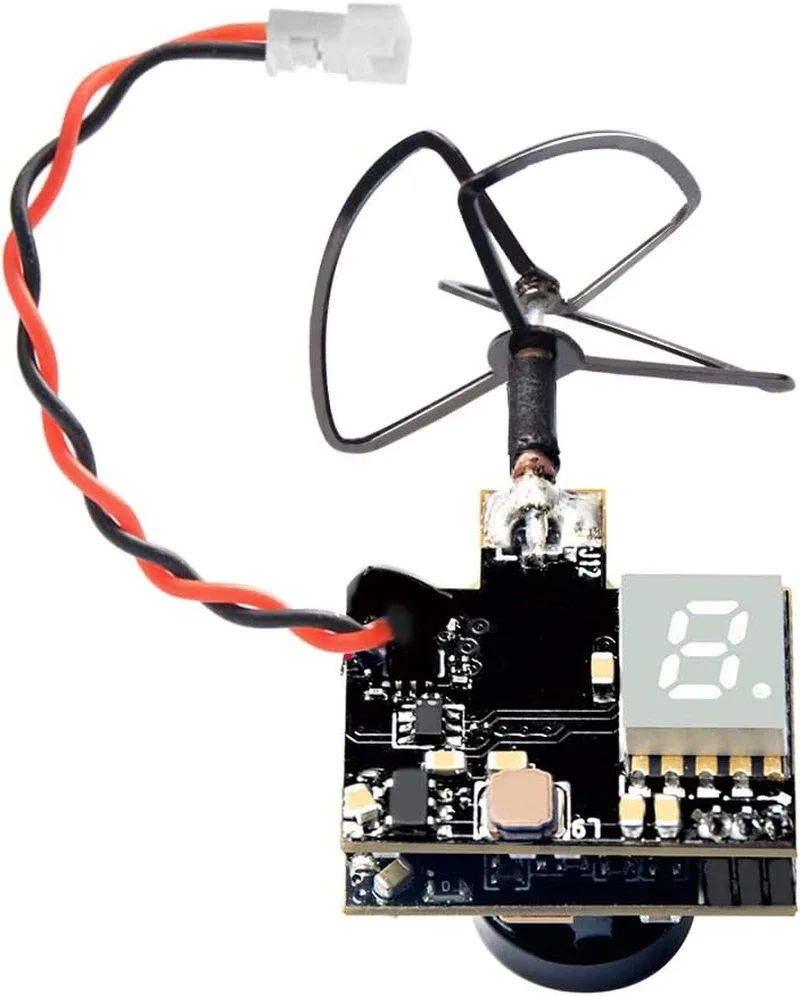

Caméra ezali na écran OLED oyo ezwami na kati, oyo emonisaka ba informations ya ntina lokola chaîne ya sika, bande, mpe nguya ya kopanza. Écran oyo (OSD) ezali malamu mingi mpo na configuration mpe résolution ya ba problèmes, pamba te okoki komona ba réglages na yo ngambo moko te na esaleli ya libanda (na vidéo na 02:26).

Guide ya Câblage

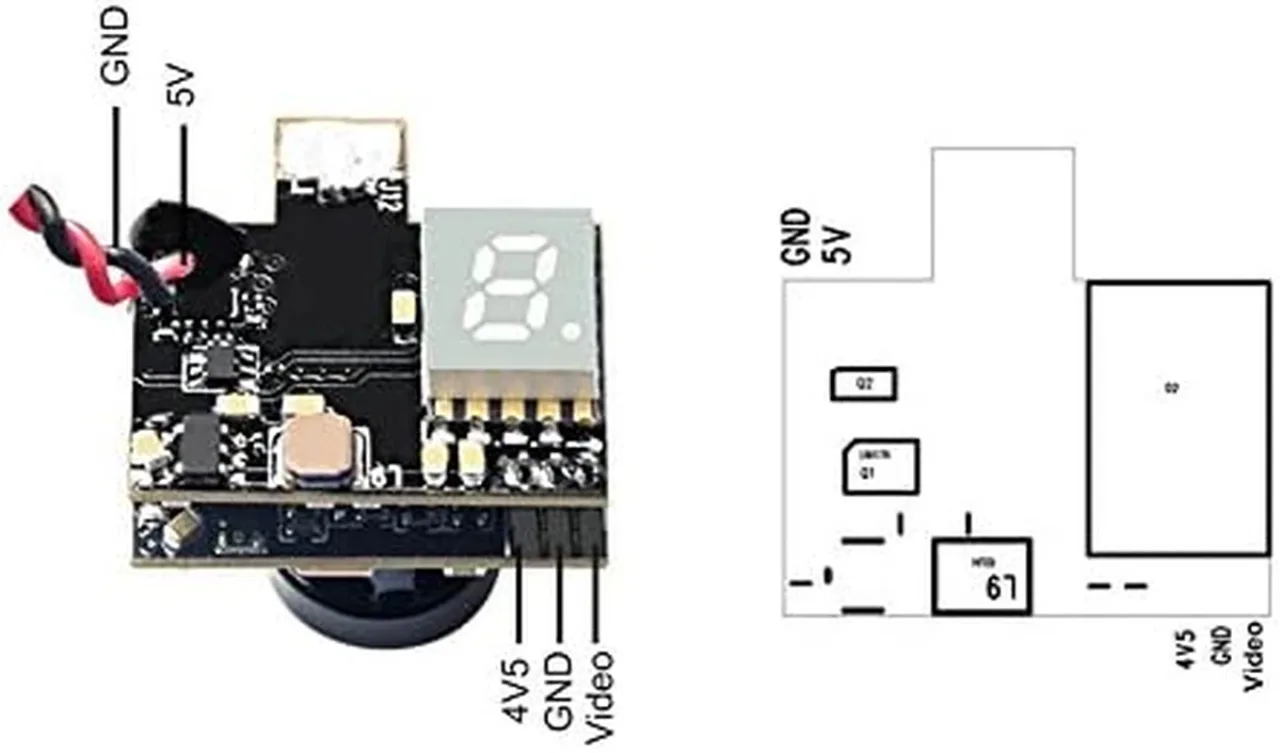

Câblage ya TX03 ezali pete mingi. Lokola émetteur esalaka na voltage ya 2.5V kino 5V, okoki kopesa yango nguya moko kaka na batterie LiPo ya cellule moko (oyo epesaka pene na 3.7V kino 4.2V) to na source ya 5V oyo ezwami (na vidéo na 00:43).

Module eyaka na câble ya nguya oyo esili kosalema. Mpo na kosangisa yango, osengeli kaka kosoudra fil ya motane na terminal ya positif ya source na yo ya nguya mpe fil ya noir na terminal ya terre (négatif). Na vidéo, batterie LiPo ya cellule moko ya 250mAh esalelamaki mpo na test (na vidéo na 02:14).

Soki diagramme ya câblage ezali, ekomonisama na nse.

Configuration ya Émetteur

Configuration nyonso esalemaka na bouton moko ya pression oyo ezali na module ya caméra. Ezaleli ya bouton ebongwanaka kolanda ndenge ya molayi ya pression na yo (na vidéo na 04:00).

Kobongola ba Chaînes mpe ba Bandes

TX03 ezali na ba chaînes 40 oyo epanzani na ba bandes 5 (A, B, E, F, R). Mpo na kobongola chaîne na kati ya bande, presse bouton mwa moke. Na ndakisa, pression ya moke ekotambwisa yo longwa na chaîne 4 kino na 5, na sima na 6, mpe bongo na bongo (na vidéo na 04:11).

Mpo na kobongola bande, presse mpe simba bouton pene na secondes mibale. Écran ebanda kobwaka mwinda na lettre ya bande. Wana ezali kobwaka mwinda, pression ya moke ekotambwisa yo na ba bandes (A, B, E, F, R). Na sima ya secondes moke ya kozanga mosala, réglage ebombamaka mpe écran ezwaka lisusu lolenge na yango ya kala (na vidéo na 04:27).

Kobongola Nguya ya Kopanza

Nguya ya kopanza ekoki kosalema na 25mW, 50mW, to 200mW. Mpo na kobongola yango, presse mpe simba bouton pene na secondes mitano. Écran ekomonisa indicateur ya ligne oyo elingi nguya: ligne moko mpo na 25mW, ba lignes mibale mpo na 50mW, mpe ba lignes misato mpo na 200mW. Pression ya moke etambwisaka na ba niveaux oyo, mpe réglage ebombamaka na sima ya secondes moke (na vidéo na 05:34).

Démonstration ya Bomoi

Mpo na komeka TX03, récepteur FPV ya courant esalelamaki. Récepteur esalelamaki na bande mpe chaîne ndenge moko na émetteur. Na vidéo, émetteur ezalaki na Bande A, Chaîne 3. Ntango récepteur esalelamaki na fréquence ndenge moko, flux vidéo ya pole mpe ya angle monene emonisamaki na écran (na vidéo na 06:39).

Démonstration emonisaki ete ata na niveau ya nguya ya nsé (25mW), signal ya vidéo ezalaki makasi mpo na test ya pene. Lentille ya angle monene epesaka vue ya monene, oyo ezali malamu mpo na ba applications FPV epai boyebi ya situation ezali na tina (na vidéo na 07:14).

Koyeba ba Chaînes FPV

Bapɔ ya FPV ezali ya kokabwani na ba bandes (longwa na A té na H). Kasi, bapɔ nyonso ezali te oyo ekoki na récepteur nyonso. Bapɔ mosusu ezali pembeni-pembeni na bango, mpe okoki kosengama na komeka mpo na kozwa pɔɔ ya pole oyo récepteur na yo ekoki kozwa. TX03 epesaka yo nzela ya kopona pɔɔ na yango nyonso ya 40, mpo na kopesa yo libaku ya kozwa fréquence oyo esalaka malamu na configuration na yo (na vidéo na 07:54).

Baparti

• [00:05] Bokɔti na Eachine TX03
• [01:07] Kolongola na káti mpe biloko ya kati
• [02:02] Biloko ya caméra mpe OSD display
• [03:32] Kopelisa mpe mise en place ya liboso
• [04:00] Kobongola bapɔ mpe ba bandes
• [05:34] Kobongola nguya ya kobimisa
• [05:56] Test ya bomoi na récepteur FPV
• [07:54] Kososola bapɔ mpe ba bandes ya FPV
• [08:43] Sukisa mpe makanisi ya nsuka
