LM317 DC電圧レギュレーターモジュールのテストレビュー

LM317 DC電圧レギュレーターモジュールのテストレビュー

このチュートリアルでは、LM317電圧レギュレータモジュールについて、その能力と制限を調べながら解説します。このデバイスは、変動する入力電圧から安定した出力電圧を供給するために一般的に使用され、さまざまな電子アプリケーションに役立ちます。入力および出力電圧範囲と、電流処理能力をテストします。

調査の過程で、LM317モジュールの配線、仕様、および期待される動作について詳しく説明します。より明確に理解するために、指定されたタイムスタンプでビデオを確認し、視覚的なガイダンスを参照してください。

ハードウェアの説明

LM317は多用途の電圧レギュレータで、1.25Vから37Vの間の出力電圧を供給でき、最大出力電流は1.5Aです。入力、出力、調整の3つの端子を備えています。調整ピンは、2つの抵抗とポテンショメータと連動して、所望の出力電圧を設定します。このモジュールには、高電流での動作中に重要な熱放散を管理するためのヒートシンクも含まれています。

このモジュールを使用する際、入力電圧は40Vを超えてはならず、設計上の制約により出力は最大約13.5Vに制限されることに注意することが重要です。オンボードのポテンショメータにより出力電圧を微調整できるため、LM317はさまざまなアプリケーションに適応できます。

データシートの詳細

• 入力電圧は最大40Vに制限する必要があります。
• 出力電圧は1.25Vから13.5Vの間で調整可能です。
• 高電流時には適切なヒートシンクを確保してください。
• 高温時に熱過負荷保護が作動することに注意してください。
• 出力電圧の微調整にはポテンショメータを使用してください。
• 過熱を避けるため、入出力電圧差を確認してください。
• 接続の極性には注意してください。
• 出力電流を監視し、安全な範囲内に保ってください。

配線手順

LM317モジュールの配線は簡単です。まず、入力電圧をモジュールの指定された入力端子に接続します。この入力電圧が40Vを超えないようにしてください。次に、出力端子を負荷（ファン、センサー、または調整された電圧を必要とするその他のコンポーネント）に接続します。

調整ピンについては、ポテンショメータに接続し、ポテンショメータのもう一方の端がグランドに接続されていることを確認します。この設定により、ポテンショメータを回して出力電圧を調整できます。接続の極性を再確認してください。このモジュールは非標準の色分けを使用しており、黒いワイヤがプラスを示し、赤いワイヤがマイナスを示すため、誤って損傷しないように注意してください。

デモンストレーション / 期待される動作

LM317モジュールをテストする際、入力が指定された範囲内にある場合、安定した出力電圧が得られることが期待できます。出力電流を監視することが重要で、0.5Aを超えると大幅な発熱と潜在的な熱シャットダウン（ビデオの12:30）につながる可能性があります。特に低い出力電圧と高い入力電圧の組み合わせでは、電力消費と発熱が増加するため、モジュールを限界まで押し上げないようにしてください。

ビデオタイムスタンプ

• 00:00 ハードウェアの説明
• 04:21 電圧レギュレーションのテスト
• 07:41 出力負荷テスト

画像

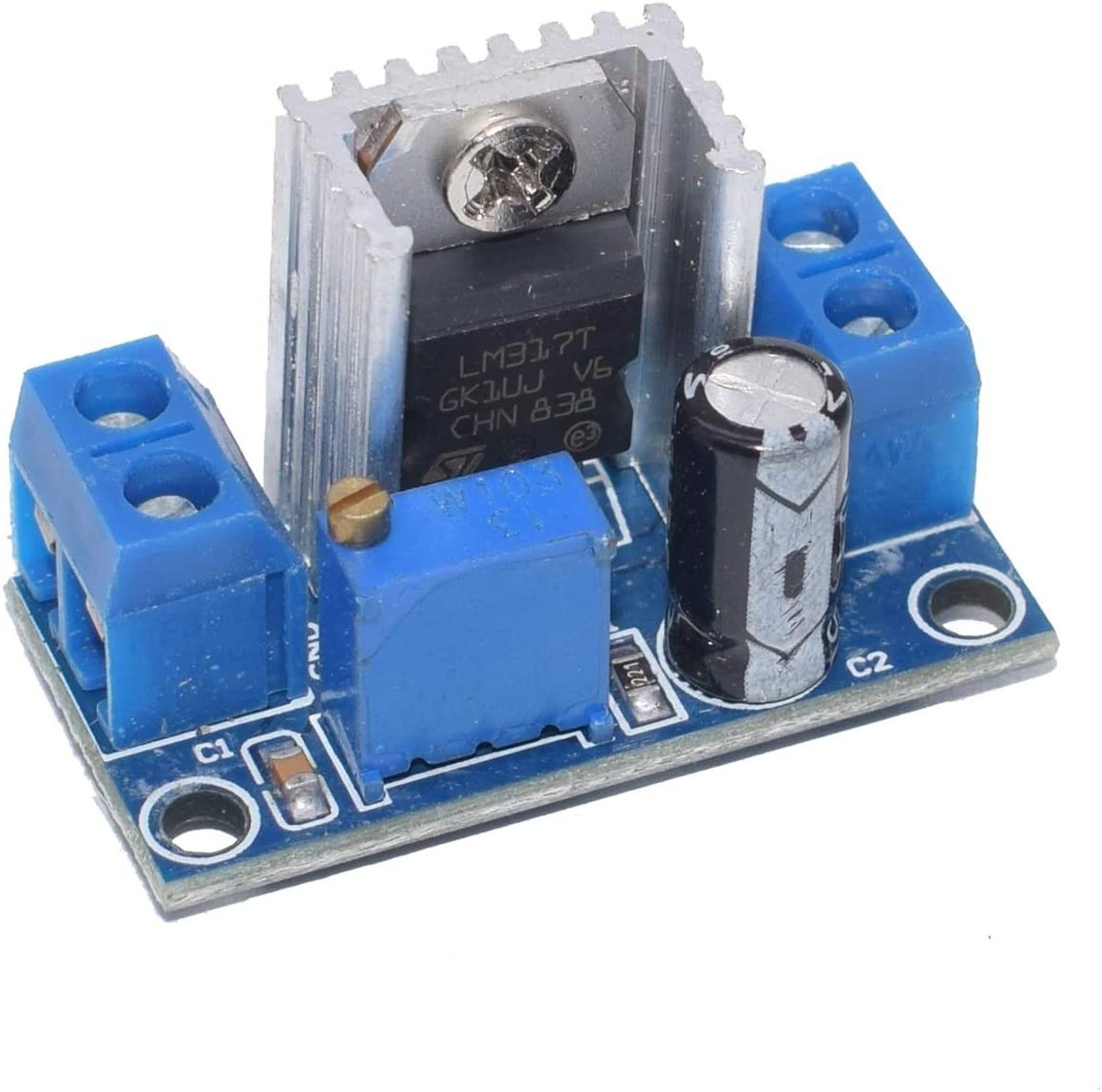

LM317_module-1

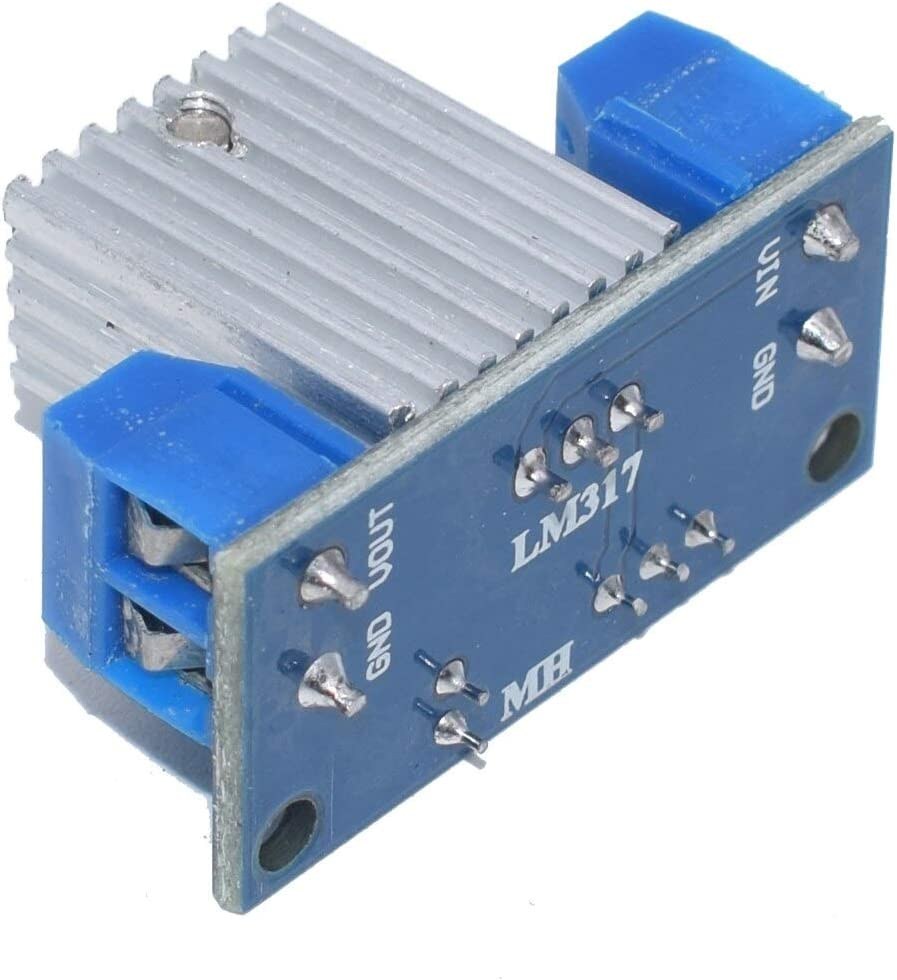

LM317_module-2
