Benewak TFMini Plus LiDarレーザー12m距離センサーのレビュー
このチュートリアルでは、最大12メートルという優れた測定範囲を誇るBenewak TFMini Plus LiDarレーザー距離センサーについて解説します。このセンサーは、手頃な価格と性能が特に注目に値し、さまざまなプロジェクトにとって魅力的な選択肢となっています。ハードウェア、配線、基本的な使用方法を確認し、独自のアプリケーションに統合する方法を理解するのに役立てます。詳細なデモンストレーションをご覧になりたい場合は、リンクされているビデオ（ビデオの00:00）を必ずチェックしてください。
ハードウェアの説明

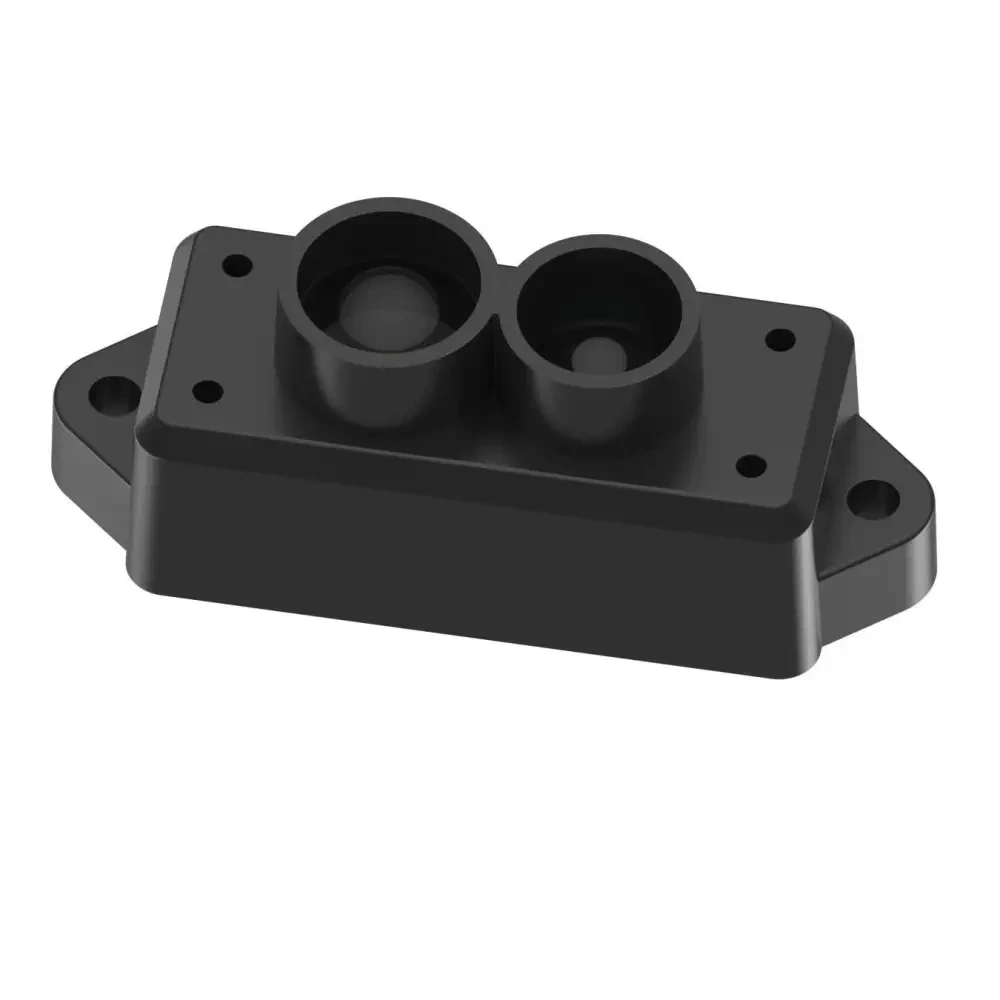

TFMini Plusは、レーザーを使用して距離を測定するコンパクトなLiDarセンサーです。0.1〜12メートルの範囲で動作し、UARTまたはI2Cで通信するため、ArduinoやRaspberry Piなどのマイクロコントローラーとの統合に柔軟性を提供します。このセンサーは屋内および屋外の両方での使用向けに設計されており、防水・防塵ハウジングを備えています。
TFMini Plusの主な特徴の1つは、5メートルを超える距離で±1cmに達する精度です。最大1000Hzのフレームレートを備えており、高速な距離測定が可能です。これにより、ロボット工学や自動化における障害物検出や距離測定などのアプリケーションが可能になります。
データシートの詳細
| メーカー | Benewak |
|---|---|
| 型番 | TFMini Plus |
| 動作範囲 | 0.1〜12 m |
| フレームレート | 1〜1000 Hz |
| 動作温度 | -20〜60 °C |
| 精度 | ±1 cm（5 m〜12 m） |
| 電源電圧 | 5 V |
| 平均電流 | < 110 mA |
| 中心波長 | 850 nm |
| 重量 | 13.5 g |
- このセンサーは、12 mで最小検出半径36 cmです。
- UARTおよびI2C通信モードの両方で動作できます。
- 損傷を避けるため、適切な電源供給を確保してください。
- 精度は表面の反射率に影響されます。理想的には、反射率の高いターゲットを使用してください。
- 付属のソフトウェアを使用して、簡単なデータロギングと分析を行ってください。
配線手順
TFMini Plusセンサーを配線するには、まず電源を接続します。センサーの赤いワイヤーはマイクロコントローラーの5Vピンに接続し、黒いワイヤーはグランド（GND）に接続します。データ通信については、センサーのTXと表示されている白いワイヤーをマイクロコントローラーのRXピンに接続し、センサーのRXワイヤーをマイクロコントローラーのTXピンに接続します。この設定により、センサーは距離測定値をマイクロコントローラーに送信できます。
接続が確実であることを確認し、誤通信を避けるためにピン割り当てを再確認してください。USBからUARTへの変換器を使用している場合、接続は同じですが、変換器が適切に電源供給されていることを確認してください。この配線方法は簡単で、センサーをすぐに使い始めることができます。
デモンストレーション / 期待される動作
TFMini Plusの電源を入れ、通信を確立すると、シリアルモニターに高速な距離測定値が表示されることが期待できます。センサーを安定して保持すると、読み取り値が安定し、近くの物体までの正確な距離が表示されます。誤った配線や不十分な電源供給など、不規則な読み取り値につながる可能性のある落とし穴に注意してください（ビデオの03:00）。
ビデオで実証されているように、このセンサーはユーザーの間でよくある質問であるガラス越しでも効果的に距離を測定できます。センサーの能力と制限を完全に理解するために、さまざまな距離と表面でテストしてください。
ビデオタイムスタンプ
- 00:00 開始
- 00:38 はじめに
- 06:21 配線の説明
- 08:44 デモンストレーション
- 14:16 ソフトウェアの問題
