Come testare un servo motore con un tester per servo economico a 3 canali.

Come testare un servo motore con un tester per servo economico a 3 canali.

I servomotori sono i cavalli da tiro dietro innumerevoli progetti di robotica, RC e automazione, ma prima di integrarli in una costruzione complessa, è fondamentale sapere che funzionano correttamente. Questa guida dimostra un metodo semplice ed efficace per testare fino a tre servomotori SG90 simultaneamente utilizzando un tester per servomotori dedicato ed economico. Questo strumento è essenziale per qualsiasi maker, permettendoti di verificare rapidamente il funzionamento del motore, trovare la posizione neutra ed eseguire un test di scansione continua senza la necessità di un microcontrollore o cablaggi complessi. Questo approccio pratico è perfetto per:

• Prove in banco:Verificare che i servo nuovi o recuperati siano funzionanti prima di installarli in un progetto.
• Appassionati di modellismo RC:Controllare il funzionamento dei servi di sterzo e accelerazione in auto, barche e aerei al di fuori del veicolo.
• Costruttori di robotica:Calibrando l'ampiezza di movimento per bracci robotici o sistemi di telecamere pan-tilt.
• Progetti Educativi:Dimostrare le basi del controllo PWM (Modulazione a Larghezza di Pulsazione) in un'aula o in un laboratorio.
• Risoluzione dei problemi:Isolare se un meccanismo non reattivo sia dovuto a un servo guasto o a un problema con il controller principale.

Componenti Hardware

Per seguire questa guida, avrai bisogno dei seguenti componenti:

• Motori servo micro SG90 o simili (fino a 3 per test simultanei)
• Un tester per servo a 3 canali (disponibile in alloggiamento metallico o plastico)
• Una fonte di alimentazione da 5V, come un pacco batterie o un alimentatore USB (nel video al 02:02)
• Cavi di collegamento (se la tua fonte di alimentazione non ha un connettore in stile servo)

Guida al cablaggio

Il tester per servocomandi semplifica significativamente il processo di connessione. Il lato di ingresso del tester ha tre pin etichettatiNegativo (-),Positivo (+), eSegnale (S)Collegherai la tua fonte di alimentazione da 5V a questi pin, assicurandoti che la polarità sia corretta (nel video al 01:48).

Sul lato di uscita, ci sono tre porte identiche per collegare i tuoi servomotori. Ogni porta ha anche pin per Negativo, Positivo e Segnale. La chiave per una connessione riuscita è osservare i colori dei fili del tuo servomotore (nel video a :54):

• Terra (GND):Questo è il filo marrone o nero. Deve essere collegato al pin etichettatoNegativo (-).
• Potenza (VCC):Questo è il filo rosso o centrale. Si collega aPositivo (+)pin.
• Segnale:Questo è il filo arancione o giallo. Si collega a theSegnale (S)pin.

Inserisci semplicemente i connettori del servo nelle porte di uscita, assicurandoti che il filo scuro (di massa) sia dalla stessa parte del pin negativo, come mostrato nel video. Questa stessa logica di cablaggio si applica alla versione metallica del tester, che ha lo stesso layout dei connettori (nel video al :43).

Come funziona il tester di servo

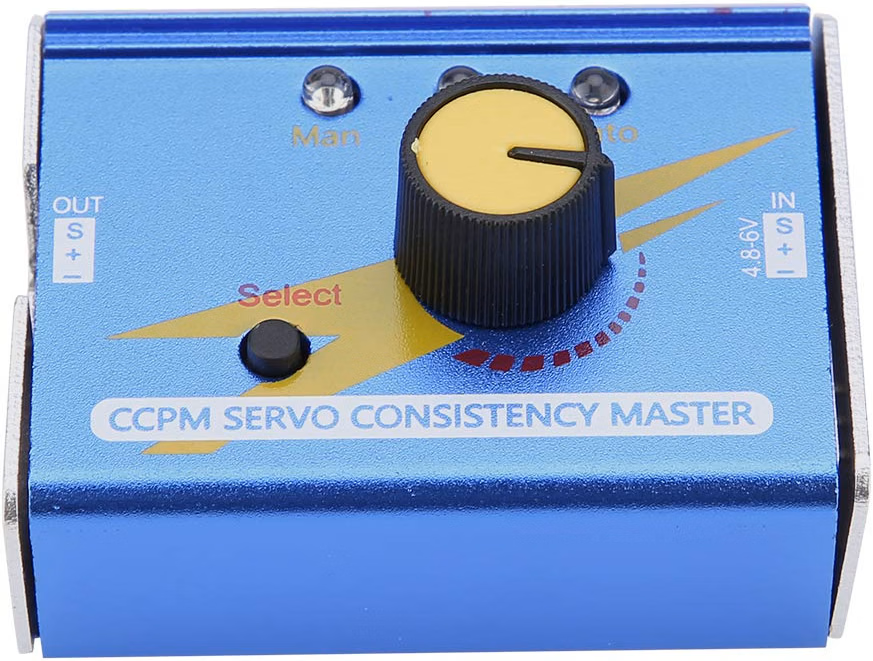

Comprendere le modalità del tester è fondamentale per ottenere il massimo da esso. Il dispositivo presenta una manopola e un pulsante "Seleziona" che cicla tra tre modalità distinte (nel video alle 03:11):

• Modalità Manuale:In questa modalità, la manopola controlla direttamente la posizione del servo. Ruotare la manopola in senso orario muove il braccio del servo dal suo angolo minimo al massimo. Questo è perfetto per testare l'intera gamma di movimento e trovare posizioni specifiche.
• Modalità neutra:Premere il pulsante "Seleziona" una volta attiva la modalità Neutro. Questo sposta immediatamente tutti i servomotori collegati nella loro posizione centrale (90 gradi). Questo è particolarmente utile per verificare il punto centrale per applicazioni come la sterzata di una auto radiocomandata.
• Modalità Automatica:Premere nuovamente il pulsante "Seleziona" attiva la modalità Automatica. Il tester invia quindi un segnale continuo e oscillante che muove automaticamente i servomotori avanti e indietro tra le loro posizioni minima e massima. Questo è un ottimo modo per testare l'operazione di un servomotore nel tempo.

Dimostrazione di Progetto Live

Nel video dimostrativo, tre servo SG90 sono collegati al tester. Il presentatore utilizza prima la modalità Manuale per mostrare come la manopola muove tutti i servomotori all'unisono. Osserva che il tester potrebbe non portare i servomotori ai 180 gradi completi, ma è più che sufficiente per un rapido controllo di funzionalità (nel video al 03:22).

Successivamente, dimostra la modalità Neutra, che porta tutti i servomotori nella posizione centrale. Infine, passa alla modalità Auto, dove i servomotori oscillano continuamente avanti e indietro, confermando che sono tutti funzionanti. Il video mostra anche che lo stesso tester può essere utilizzato con servomotori più grandi come il MG996R, purché siano testati senza carico, poiché il tester potrebbe non fornire abbastanza corrente per un'operazione pesante (nel video alle 06:20).

Capitoli

• [00:00] Introduzione e Panoramica del Progetto
• [00:27] Comprendere le nozioni di base del servo motore
• [01:36] Introducendo il Tester per Servomotori a 3 Canali
• [02:13] Collegare alimentazione e servomotori
• [03:11] Testing dei servocomandi in modalità manuale
• [03:52] Utilizzando le modalità di test neutra e automatica
• [04:43] Test con la versione non metallica
• [06:08] Testare motori servo di dimensioni maggiori
• [07:36] Conclusione e Considerazioni Finali
