Bí ọ̀nà lílo W3230 Thermostat Heat àti Cold Relay Controller AC DC 12V/24V/120/220V P1 sí P8

Bí ọ̀nà lílo W3230 Thermostat Heat àti Cold Relay Controller AC DC 12V/24V/120/220V P1 sí P8

Olutọna W3230 jẹ ẹrọ ti o wapọ ti o gba ọ laaye lati ṣakoso awọn eto alapapo ati itutu agbaiye pẹlu iṣedede. O le ṣakoso awọn ẹru ti o to awọn amperes mẹwa ati pe o ni ibamu pẹlu awọn orisun agbara AC ati DC mejeeji. Ẹkọ yii yoo ṣe itọsọna ọ nipasẹ awọn ẹya rẹ, fifa okun waya, ati siseto lati rii daju lilo ti o dara julọ ti olutọna ni ọpọlọpọ awọn ohun elo.

Awọn ọna asopọ lati ra W3230 wa ni isalẹ nkan yii.

Ẹrọ yii ni awọn ifihan meji fun awọn iwọn otutu ti a ṣeto ati lọwọlọwọ, ti o jẹ ki o rọrun fun olumulo. O le ṣeto rẹ fun awọn iṣẹ oriṣiriṣi, gẹgẹbi itutu tabi alapapo, da lori awọn aini rẹ. Olutọna tun pẹlu awọn eto fun atunṣe iwọn otutu, ibẹrẹ idaduro, ati titiipa data, eyiti o mu iṣẹ rẹ pọ si. Fun alaye siwaju sii, tọka si fidio naa (ninu fidio ni 00:00).

Ohun elo ti a Ṣalaye

Olutọna W3230 ni ọpọlọpọ awọn paati pataki ti o ṣiṣẹ papọ lati ṣe ilana iwọn otutu. Ni ipilẹ rẹ jẹ microcontroller ti o ṣe ilana igbewọle lati sensa iwọn otutu ati ṣakoso relay lati yi ẹru naa pada tabi pa. Ẹrọ naa ni relay ti o lagbara lati mu awọn ẹru lọwọlọwọ pataki, ti o jẹ ki o dara fun ọpọlọpọ awọn ohun elo alapapo ati itutu.

Paati pataki miiran ni sensa iwọn otutu, eyiti o le fi sinu awọn olomi fun awọn kika deede. Eyi gba olutọna laaye lati ṣetọju iṣakoso iwọn otutu deede, boya a lo ninu ẹrọ alapapo tabi eto itutu. Loye awọn paati wọnyi jẹ pataki fun lilo olutọna ni imunadoko ninu awọn iṣẹ rẹ.

Awọn Alaye Datasheet

• Iṣakoso ẹru ti o pọju jẹ 10A fun AC ati 20A fun DC.
• Ibiti iwọn otutu: -55°C si 120°C pẹlu ipinnu 0.1°C (titi di 99.9°C).
• Ẹya ibẹrẹ idaduro ṣe aabo awọn ẹrọ nipa didena gigun kẹkẹ iyara.
• Atunṣe iwọn otutu gba awọn atunṣe laaye titi di ±20°C.
• Ẹya titiipa data ṣe idiwọ awọn iyipada lairotẹlẹ si awọn eto.

Awọn Ilana Fifa Okun Waya

Fifa okun waya olutọna W3230 pẹlu sisopọ agbara, ilẹ, ati awọn ebute ẹru ni deede lati rii daju iṣẹ ailewu. Ni akọkọ, sopọ ipese agbara si ẹrọ naa. Fun awọn ẹya AC, sopọ okun waya laaye si ebute ti a samisi fun igbewọle AC, ati okun waya didoju si ebute ti o baamu. Fun awọn ẹya DC, rii daju pe awọn okun waya rere ati odi wa ni ipo ti o tọ.

Nigbamii, sopọ ẹrọ alapapo tabi itutu rẹ si awọn ebute relay. Awọn wọnyi ni a maa n samisi bi "NO" (Deede Ṣii) ati "COM" (Wọpọ). Rii daju pe awọn ibeere agbara ẹrọ naa ko kọja awọn opin relay. Fun aabo afikun, lo awọn okun waya iwọn ti o yẹ ki o rii daju pe gbogbo awọn asopọ wa ni aabo lati ṣe idiwọ awọn iyika kukuru.

Ifihan / Ohun ti O Nireti

Nigbati o ba ṣeto daradara, olutọna W3230 yoo ṣetọju iwọn otutu ti a pato nipa ṣiṣi tabi pipa ẹru ti a sopọ. Fun apẹẹrẹ, ti o ba ṣeto iwọn otutu ibi-afẹde si 32°C pẹlu hysteresis ti 2°C, eto naa yoo tan ẹrọ alapapo nigbati iwọn otutu ba lọ silẹ ni isalẹ 30°C ati pa a nigbati o ba de 32°C. Bakanna, nigba lilo fun itutu, yoo tan ẹrọ itutu ni 34°C ati pa ni 32°C.

Awọn ipọnni ti o wọpọ pẹlu fifa okun waya ti ko tọ, eyiti o le yori si ikuna ẹrọ, ati aile ṣe akiyesi akoko idahun sensa iwọn otutu. Rii daju lati ṣe abojuto eto naa lakoko awọn idanwo akọkọ lati rii daju pe o huwa bi a ti nireti (ninu fidio ni 15:30).

Awọn Akoko Fidio

• 00:00 Ifihan
• 4:05 Awọn eto
• 7:47: awọn eto
• 8:39 P0 ṣalaye
• 9:05 P1 ṣalaye
• 9:43 P2 Ṣalaye
• 9:57 P3 ṣalaye
• 10: 49 P4 Ṣalaye
• 11:10 P5 Ibẹrẹ idaduro
• 11:30 Ifihan: P1
• 14:37 Ifihan: P5
• 14:44 Ifihan: P6
• 16:54 P8
• 16:30 Tun ẹrọ ṣeto
• 16:59 Fifa okun waya ṣalaye
• 19:27 Ifihan iṣakoso ẹrọ alapapo
• 23:15 Ifihan iṣakoso ẹrọ itutu

Awọn ọna asopọ rira wa ni isalẹ.

Aworan

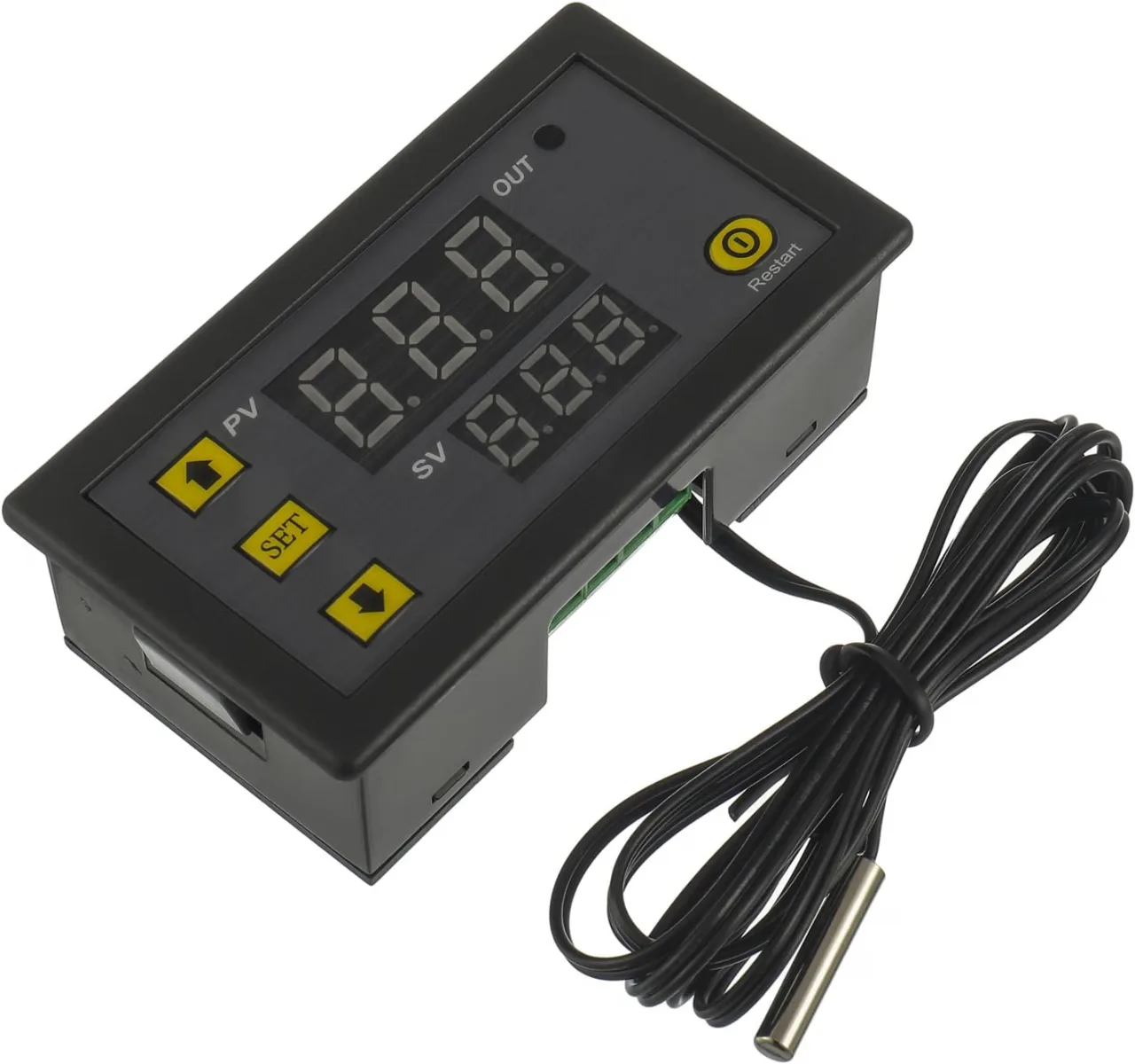

W3230-temp-controller-3

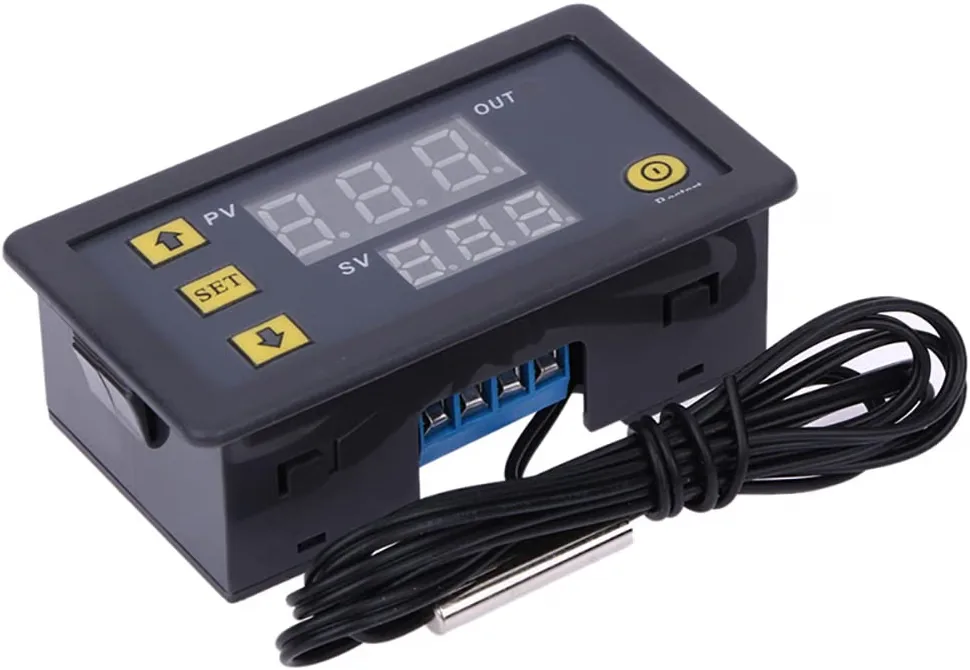

W3230-temp-controller-2

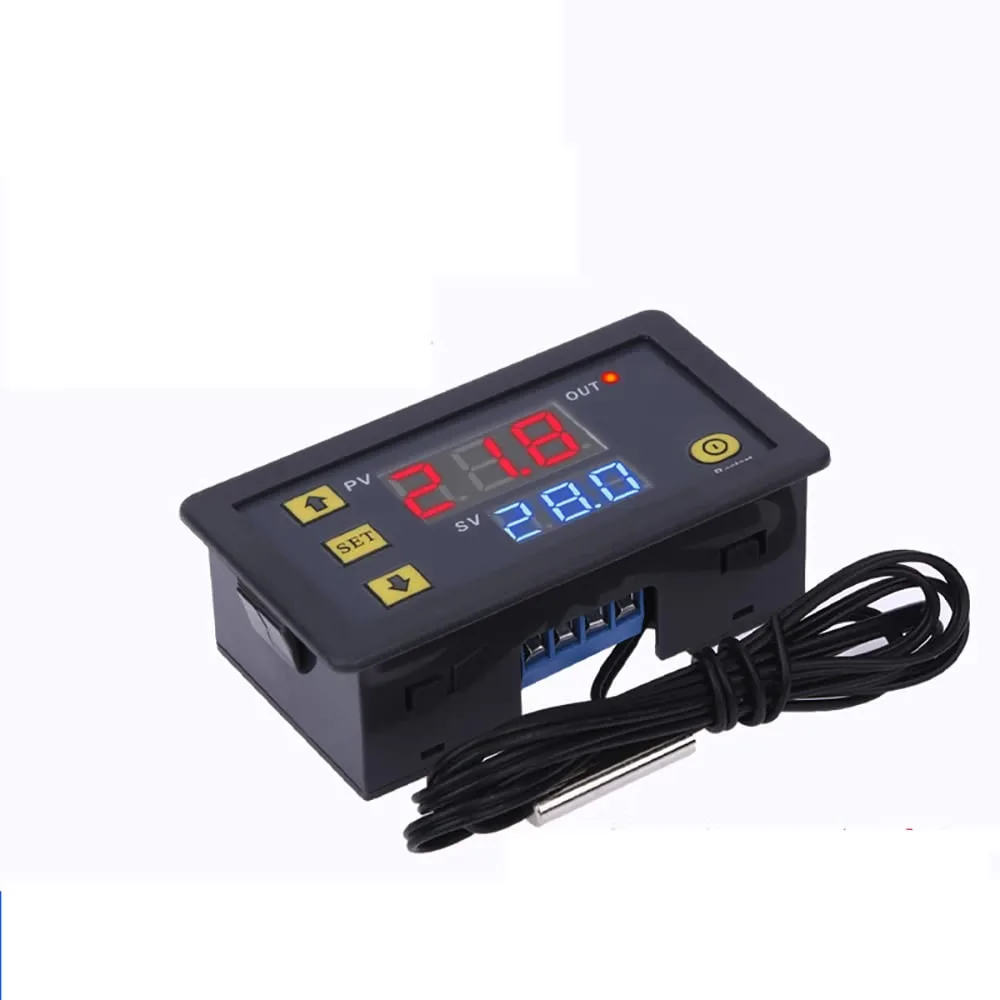

W3230-temp-controller-1

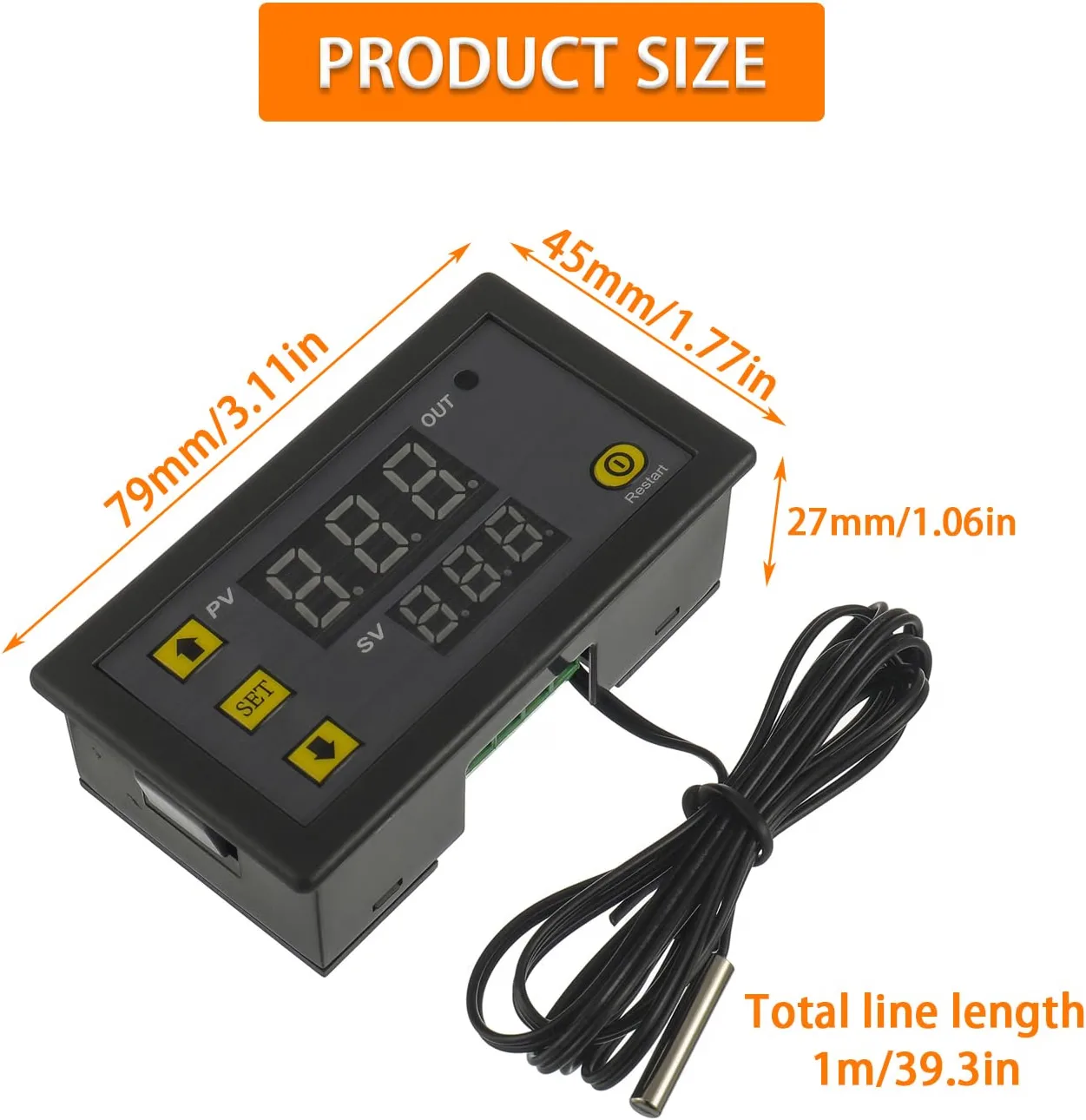

W3230-temp-controller-4
