如何使用7段数码管
在本教程中，我们将探讨如何有效使用7段数码管，重点介绍共阴极和共阳极配置之间的区别。本指南将帮助您了解如何接线数码管、计算所需电阻，以及控制段以准确显示数字。
7段数码管由八个LED组成，通过点亮特定段来形成数字和符号。这些段标记为A到G，另有一个用于小数点的额外段（DP）。根据您使用的是共阴极还是共阳极数码管，接线和控制逻辑将会有显著差异。

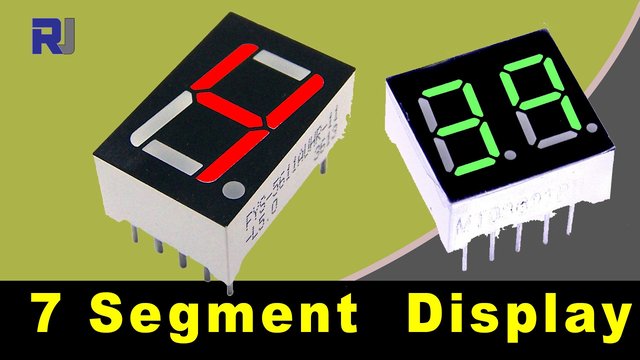

为了更深入地理解本项目，请务必观看随附的视频以获取直观解释（视频中0:00处）。
硬件说明
本项目的主要组件包括7段数码管、电阻以及微控制器（如Arduino）。7段数码管是主要输出设备，通过点亮相应的段来显示数字。
电阻对于限制通过每个LED段的电流至关重要，以防止损坏。微控制器向数码管的引脚发送信号，以控制哪些段被点亮，从而使其能够表示不同的数字。了解您特定数码管类型（共阴极与共阳极）的配置对于正确接线至关重要。
数据手册详情
| 制造商 | 通用 |
|---|---|
| 零件编号 | 7段数码管 |
| 正向电压（VF） | 2.2 V（典型值） |
| 正向电流（IF） | 20 mA（典型值） |
| 常见类型 | 共阴极、共阳极 |
| 工作温度 | -20至75 °C |
| 封装 | DIP-10 |
- 为每个段使用一个电阻来控制电流。
- 典型电阻值：5 V电源下为140欧姆。
- 根据数码管类型确保正确接线。
- 单独测试每个段以确保功能正常。
- 检查正向电压额定值以避免损坏。
接线说明
要接线7段数码管，首先将公共引脚（共阳极或共阴极）连接到相应的电源。对于共阴极数码管，将公共引脚连接到地。对于共阳极数码管，将其连接到正电压电源。
演示/预期效果
当正确接线并编程后，您的7段数码管应点亮正确的段以表示所需的数字。例如，要显示数字1，只需点亮段B和C。请务必检查连接极性，因为反转公共连接可能导致错误行为或损坏数码管。
视频时间戳
- 00:00 开始
- 3:39 共阳极和共阴极
- 05:30 测试每个段
- 6:24 识别两位数码管的引脚
- 09:18 计算电阻
