В этом уроке мы рассмотрим модуль контроллера защиты батареи XH-M603, предназначенный для управления зарядкой свинцово-кислотных аккумуляторов. Этот модуль позволяет вам подключить зарядное устройство или солнечную панель для эффективной зарядки вашего аккумулятора, защищая его от перезарядки. К концу этого руководства у вас будет четкое понимание того, как подключить и настроить этот модуль для оптимальной производительности.

Для ясности по настройке и работе я рекомендую вам посмотреть связанное видео (в видео на :00). Это видео предоставляет пошаговые инструкции и наглядные пособия, которые улучшат ваше понимание функциональности модуля.

Аппаратное обеспечение объяснено

Модуль XH-M603 состоит из нескольких ключевых компонентов, которые работают вместе для управления процессом зарядки. Основные функции включают реле, которое подключает и отключает зарядное устройство в зависимости от заданных вами порогов напряжения, и микроконтроллер, который контролирует напряжение аккумулятора. Кроме того, модуль включает регуляторы напряжения для обеспечения стабильного выходного сигнала для микроконтроллера и дисплея.

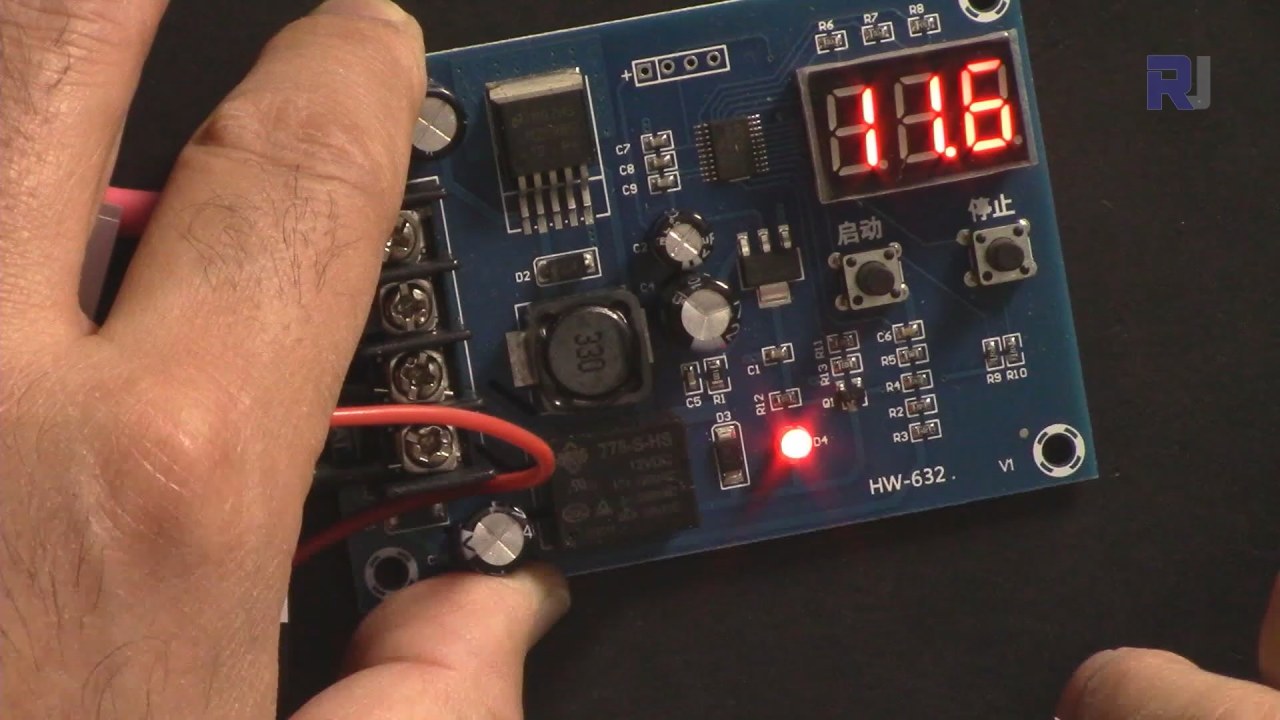

XH-M603 контроллер зарядки: Светодиод заряда включен — XH-M603 Контроллер Зарядки: Светодиод зарядки включен

Одним из важных аспектов этого модуля является понижающий преобразователь LM2596, который регулирует входное напряжение до стабильного выходного напряжения для аккумулятора. Крайне важно убедиться, что проводка достаточно прочная, чтобы справляться с током, не перегреваясь, особенно поскольку этот модуль может управлять значительными нагрузками.

Технические характеристики

Производитель	Неизвестно
Номер детали	XH-M603
Диапазон входного напряжения	12-30 В
Выходное напряжение	12 В (постоянное)
Рейтинг реле	10 А макс
Типы батарей	Свинцово-кислотный
Текущий обработка	До 60 А (при правильном подключении)
Метод управления	Напряжение-ориентированный
Размеры	82 x 58,2 x 19,6 мм
Заметки / варианты	Могут существовать разные версии.

Убедитесь, что реле рассчитано на напряжение и ток вашего приложения.
Используйте толстые провода, чтобы минимизировать сопротивление и выделение тепла.
Контролируйте уровни напряжения, чтобы предотвратить повреждение батареи.
Тщательно установите начальное и конечное напряжения.
Обратите внимание на максимальные пределы входного напряжения (30 В).
Сброс настроек до заводских можно выполнить, удерживая обе кнопки во время включения.

Инструкции по проводке

Подключение модуля XH-M603 довольно просто. Сначала подключите ваше зарядное устройство или солнечную панель к соответствующим входным клеммам модуля, убедившись, что положительный провод подключен к положительной входной клемме, а отрицательный провод - к отрицательной входной клемме. Затем подключите свинцово-кислотную батарею к выходным клеммам, снова убедившись, что положительный провод идет к положительной выходной клемме, а отрицательный провод - к отрицательной выходной клемме.

Для оптимальной работы используйте провода толстого сечения для подключения всех терминалов, особенно для соединений с аккумулятором, так как это поможет справляться с высокими токами без перегрева. Обратите внимание на соединения реле; реле должно использоваться только для приложений с постоянным напряжением в соответствии с рейтингом модуля. Если вы заметите какие-либо несоответствия в измерениях напряжения во время ваших тестов, дважды проверьте все ваши соединения, чтобы убедиться, что они надежно закреплены и правильно размещены.

Демонстрация / Что ожидать

При правильном подключении и настройке модуль XH-M603 эффективно будет управлять зарядкой вашего свинцово-кислотного аккумулятора. Вы должны увидеть, как реле срабатывает, когда напряжение батареи падает ниже установленного вами значения.startVoltage(например, 11.6В). Когда батарея заряжается и достигаетstopVoltage(например, 13,2 В), реле отключится, предотвращая перезарядку. Если вы столкнетесь с проблемами, такими как неактивация реле, проверьте настройки напряжения и убедитесь, что батарея находится в указанном диапазоне (в видео на 14:30).
