如何使用AC 80-260V 100A PZEM-061有功功率计

在本教程中，我们将探讨如何有效使用PZEM-061有功功率计，该设备旨在测量交流电路中的有功功率和无功功率。该设备工作电压范围为80至260V，能够承受高达100A，使其适用于全球各种应用。在本教程结束时，您将了解如何设置仪表，将其连接到不同的设备，并准确解读读数。

我们还将通过将电容器与负载并联连接来研究无功功率的影响，并观察它对仪表读数的影响。本教程旨在清晰地了解该设备的功能，以及如何有效地利用它来测量功耗。有关视觉指南，请务必查看本教程的附带视频 (在视频中，时间为00:00)。

硬件解析

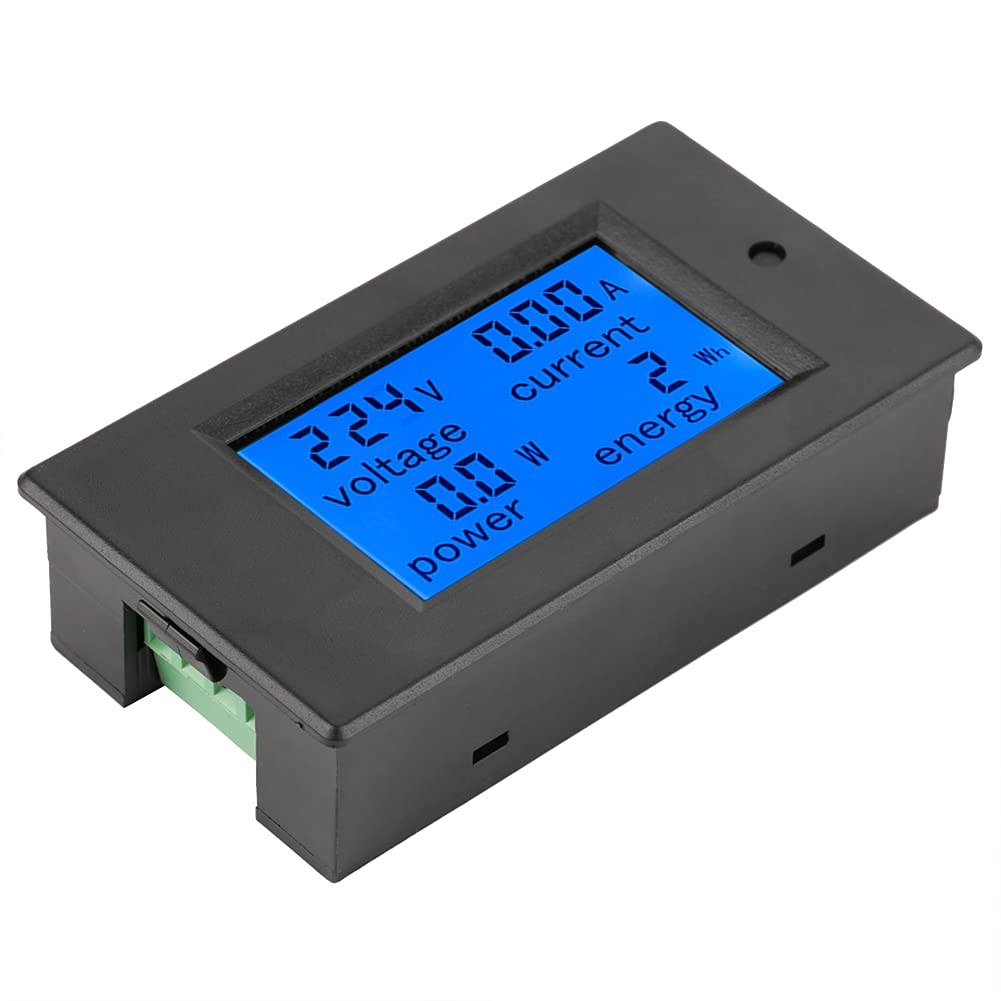

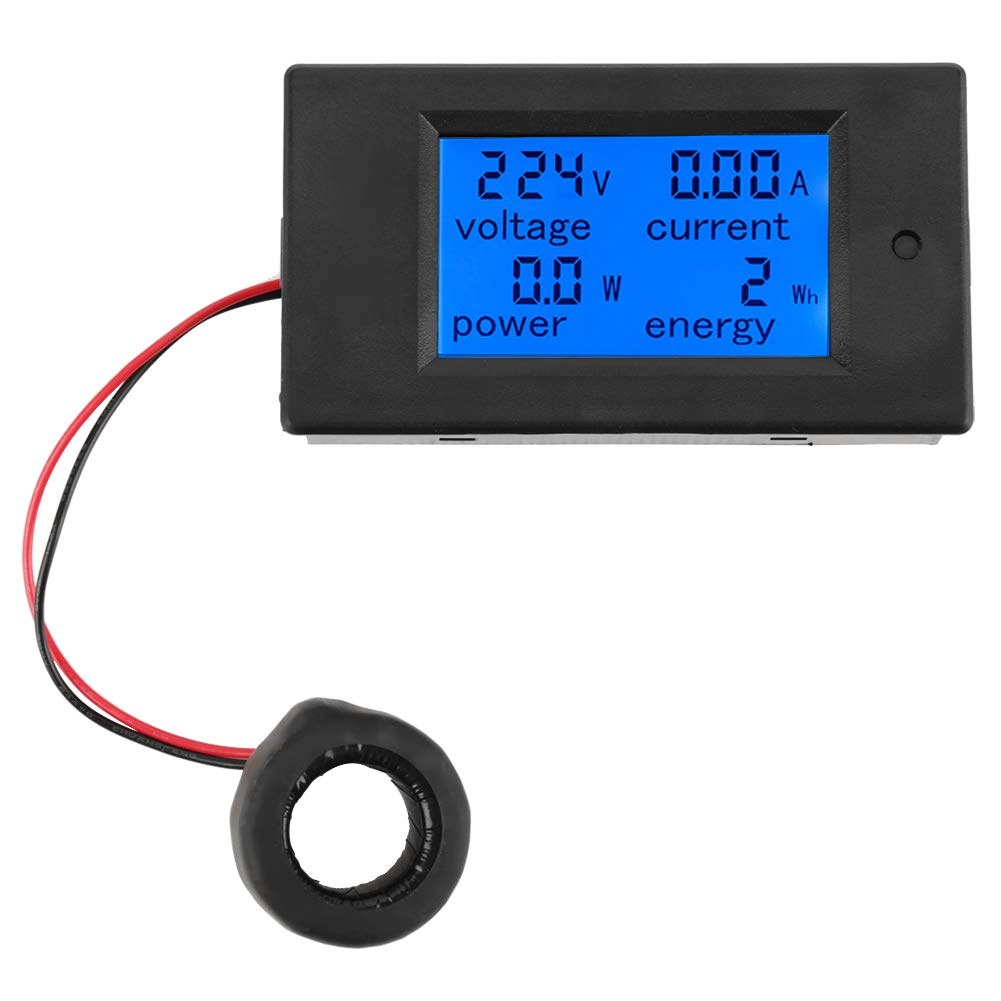

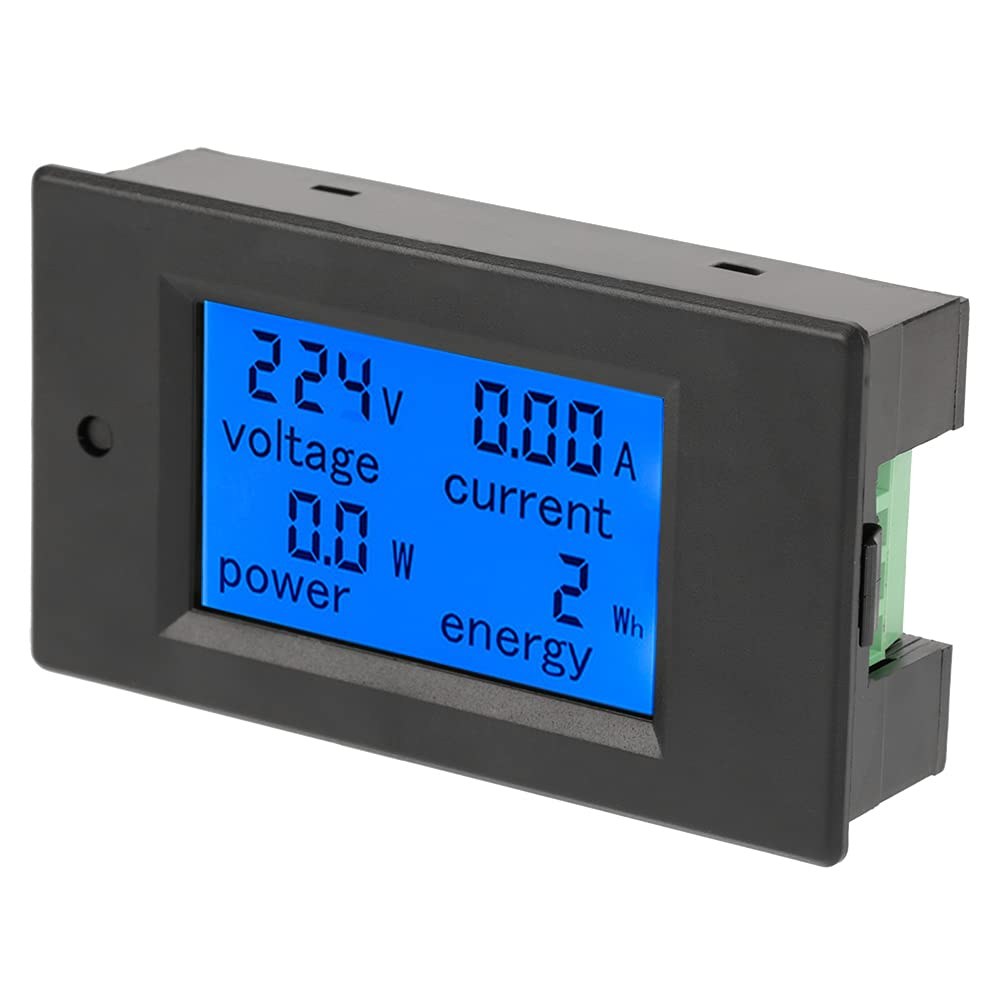

PZEM-061有功功率计配备了电流互感器（CT），用于测量流经电线的电流。该变压器产生与电流成正比的磁场，从而使设备能够准确地获取功率读数。该仪表还配有显示屏，显示电压、电流、功率和消耗的能量的实时测量值。

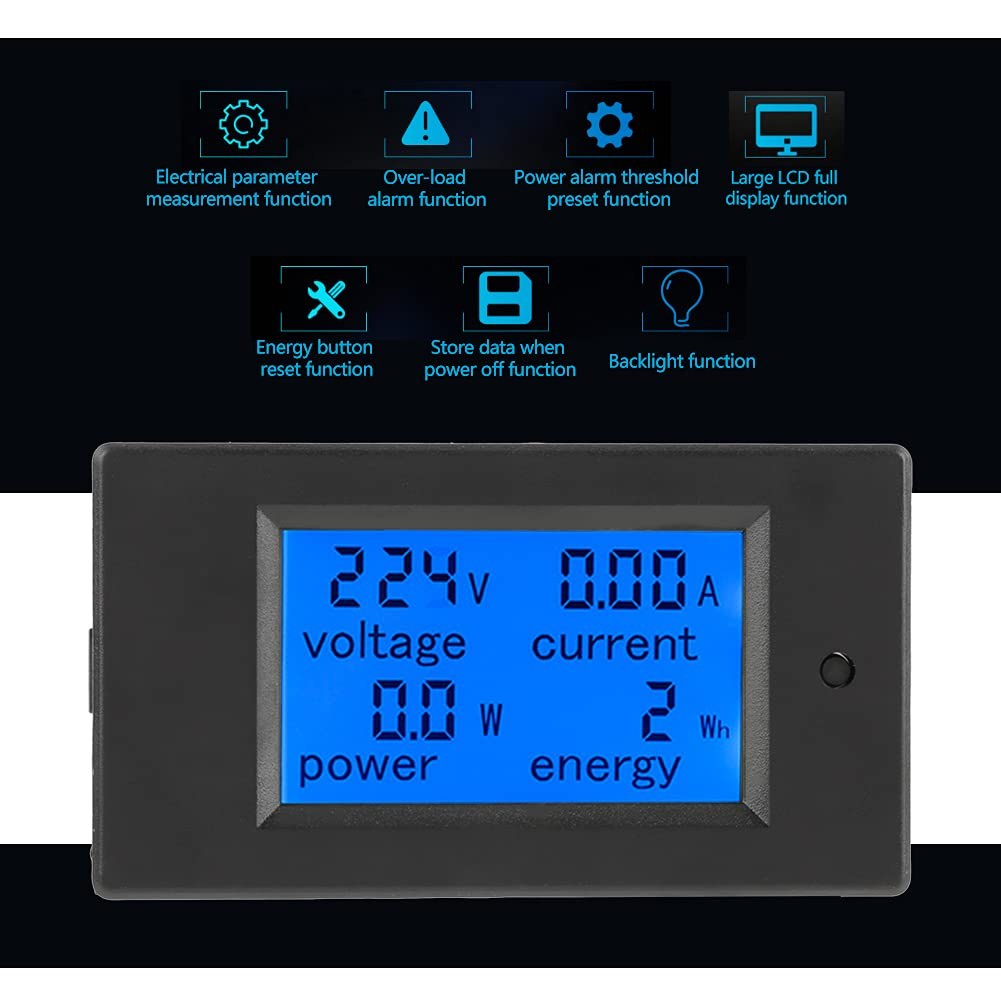

要操作PZEM-061，您需要将其连接到合适的交流电源。该设备接线简单，只需进行几处连接。它配备了背光显示屏，以便在低光条件下可见，并具有监测功率阈值的警报功能。

数据表详情

• 确保电流互感器正确放置在电线周围，以准确测量电流。
• 使用适当的电线规格以避免电压下降和过热。
• 检查设备的功率等级，以避免超过最大负载。
• 在使用交流电压时要小心；确保所有连接都牢固。
• 使用保险丝以确保安全，防止短路。
• 定期校准设备以保持准确性。
• 注意您的交流电源频率，以获得准确的读数。

•

接线说明

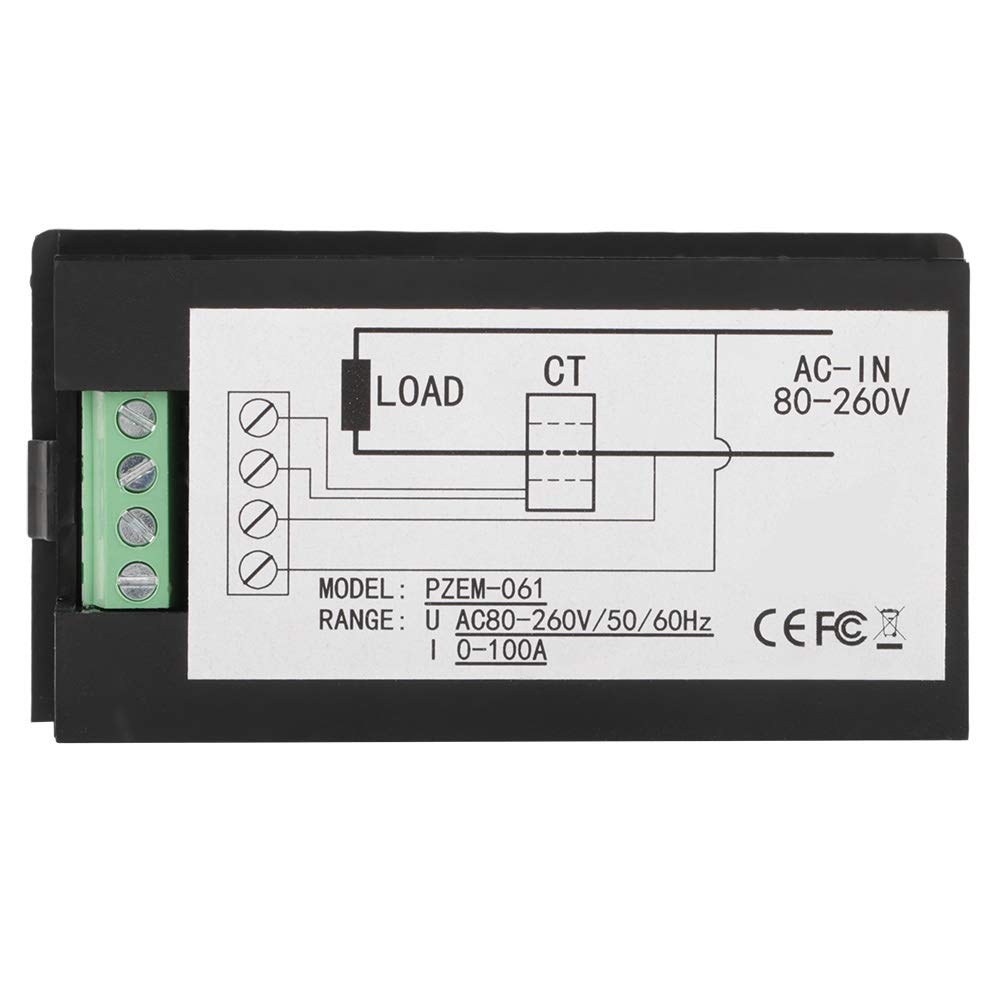

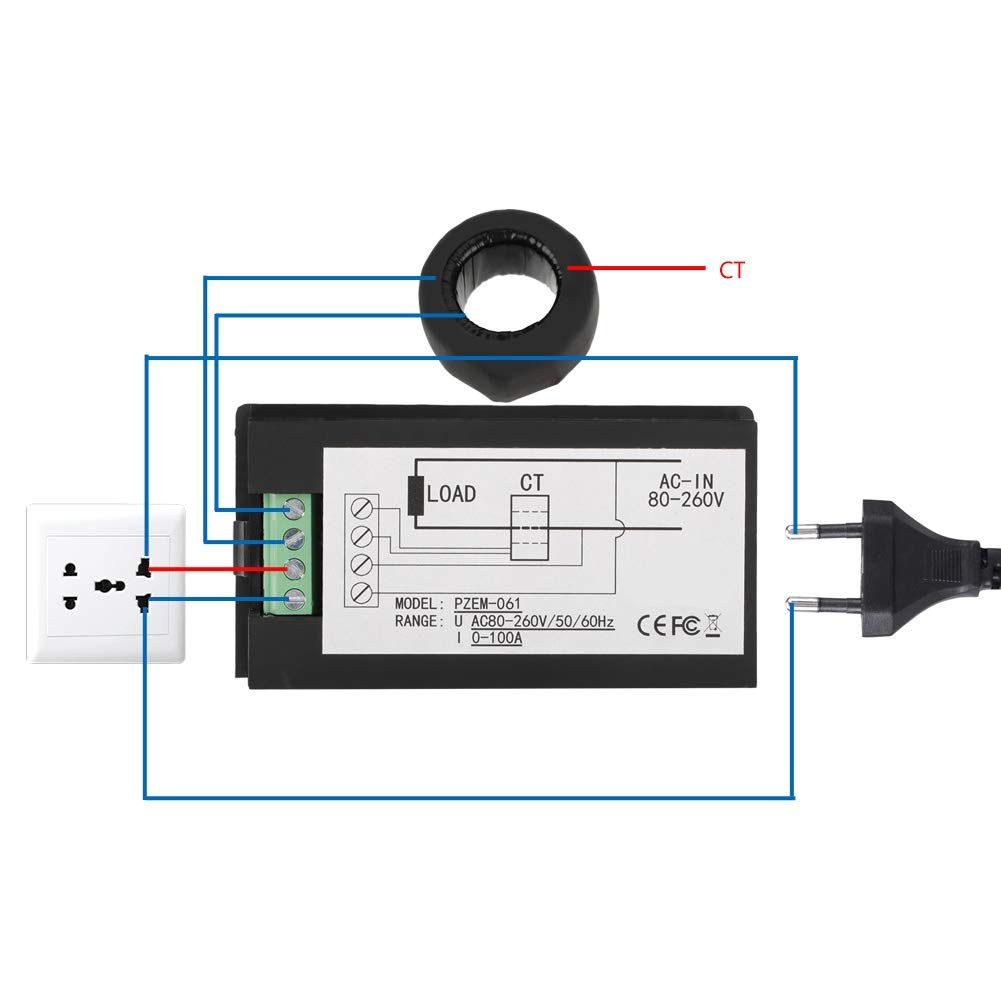

要连接PZEM-061有功功率计，首先将电流互感器（CT）连接到计量仪。CT有两根线，需要焊接或连接到计量仪的指定输入。确保CT放置在交流电路中您想要测量电流的火线上。

接下来，使用提供的JST连接器将电源连接到仪表。电压输入引脚通常有标签，因此将火线连接到电压输入引脚，将零线连接到相应的零线引脚。注意连接，以避免反接，这可能会损坏设备。连接完成后，将仪表插入交流电源插座以供电。

演示 / 期待什么

使用PZEM-061时，您可以在显示屏上立即看到电压、电流和功耗的读数。当您连接不同的设备，如烤面包机或热风枪时，仪表会准确反映它们的功率使用情况，这对于监测能源消耗非常有用。请注意，当没有负载连接时，仪表可能仍会由于待机功耗而显示一个小值。

在演示过程中，您将看到仪表如何对不同负载作出反应。例如，当一个额定功率为800W的烤面包机打开时，仪表应该显示接近该值的读数，以确认其准确性（视频在10:00）。如果连接了一个电容器，您可能会注意到读数的变化，特别是在无功功率的情况下。

视频时间戳

• 00:00 引言
• 04:54 电线布线解析
• 07:05 功率测量演示
• 13:17 设置和电源警报
