使用VL53L1X激光测距传感器测量最长可达4米的距离

使用VL53L1X激光测距传感器测量最长可达4米的距离

VL53L1X是一款飞行时间激光距离传感器，能够高精度地测量最长可达4米的距离。该传感器通过I2C进行通信，适用于各种应用，如机器人技术和自动化。在本教程中，我们将探讨如何与Arduino一起设置VL53L1X传感器，并有效读取距离值。

传感器可以由3.3V或5V供电，并且拥有多个用于I2C通信的引脚，包括SDA和SCL。传感器可以以50Hz的频率测量距离，从而实现快速的距离读取。本教程将引导您完成接线过程以及操作传感器所需的代码。如需进一步澄清，可以查看视频（在视频的00:00处）。

硬件解析

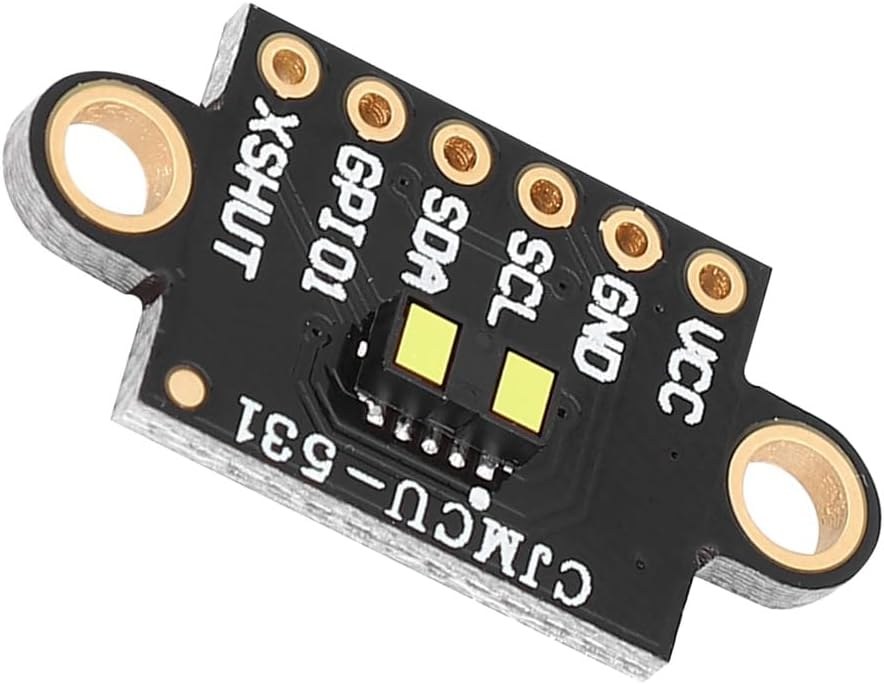

该项目的主要组件是 VL53L1X 激光距离传感器，它利用一种称为飞行时间（ToF）的技术来测量距离。这意味着它通过计时激光脉冲在击中物体后返回所需的时间来计算与物体的距离。传感器具有 I2C 通信功能，便于与 Arduino 等微控制器集成。除了传感器，您还需要一个 Arduino 主板进行处理。Arduino 将处理与 VL53L1X 的通信并显示测量的距离。设置非常简单，因为传感器可以直接从 Arduino 的输出引脚供电。

数据表详情

制造商	意法半导体
零件号码	VL53L1X
逻辑/输入输出电压	3.3 - 5 V
供电电压	2.6 - 5.5 伏
每个通道的输出电流	不适用
峰值电流（每通道）	不适用
PWM频率指导	不适用
输入逻辑阈值	0.3 × VCC (低), 0.7 × VCC (高)
电压降 / R_DS(开启)/ 饱和度	不适用
热限制	0 到 85 °C
包裹	4.9 x 2.5 x 1.6 毫米
备注 / 变体	长距离飞行时间传感器

根据需要使用3.3V或5V为传感器供电。
使用I2C引脚SDA和SCL进行通信。
根据您的需要设置距离模式（短、中、长）。
确保传感器经过校准，以获得准确的距离读数。
在处理环境光条件时请小心，因为它们可能会影响测量结果。

接线说明

要将VL53L1X传感器接线到Arduino，请使用红色线将传感器的VCC引脚连接到Arduino的5V引脚。使用棕色线将传感器的接地引脚（GND）连接到Arduino的GND。对于I2C通信，使用黄色线将传感器的SDA引脚连接到Arduino的A4引脚，使用绿色线将SCL引脚连接到A5引脚。如果您想使用可选的中断和关机引脚，请将关机引脚连接到数字引脚2，将中断引脚连接到数字引脚3，但这些对于基本操作并不是必需的。

代码示例和操作指南

在代码中，我们首先包含必要的库，并定义传感器的引脚。我们用以下行创建传感器的实例：

SFEVL53L1X distanceSensor;

这一行初始化传感器，允许我们在程序后面的部分调用它的方法。接下来，我们设置I2C通信并初始化传感器：

void setup(void)
{
  Wire.begin();
  Serial.begin(9600);
  Serial.println("VL53L1X Qwiic Test");

  if (distanceSensor.begin() == 0) //Begin returns 0 on a good init
  {
    Serial.println("Sensor online!");
  }
}

在这段摘录中，我们开始了I2C通信与Wire.begin()并检查传感器是否成功初始化。最后，为了读取距离，我们在循环中使用以下代码：

void loop(void)
{
  int distance = distanceSensor.getDistance(); // Get distance
  Serial.print("Distance: ");
  Serial.println(distance);
}

这段代码获取距离测量值并将其打印到串口监视器。循环持续读取距离，实现实时更新。有关完整代码示例，请参阅文章下方加载的完整代码。

示范 / 期待什么

当传感器正确设置时，您可以期待它提供准确的距离测量，范围可达 4 米。您可能会注意到读数的轻微波动，特别是在不同的光照条件下（视频中在 10:30）。确保传感器清洁且没有阻碍对于获得精确结果至关重要。如果您遇到任何异常读数，请检查传感器是否正确供电，并确保 I2C 连接牢固。传感器的性能可能会受到环境的影响，特别是在强光或反射表面下。
