Neste tutorial, vamos explorar como usar o módulo relé KR1204 433MHz 12V de 4 canais para controlar várias cargas AC ou DC remotamente. O módulo de relé permite que você ligue e desligue dispositivos usando um controle remoto sem fio, tornando-o uma ferramenta versátil para automação residencial e outros projetos. Ao final deste guia, você será capaz de conectar o módulo corretamente e entender como programá-lo para diferentes modos de operação.

33 MHz relé remoto de 4 canais: com controle remoto clássico — 33MHz 4 canais Relé Remoto: com controle remoto clássico

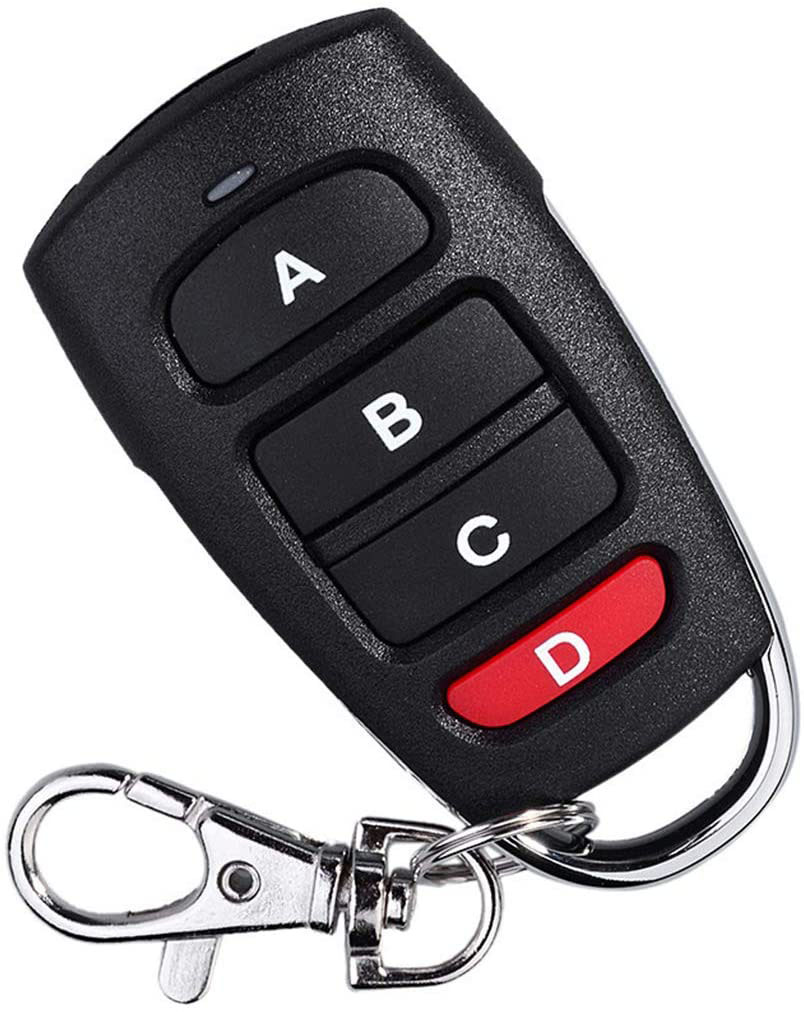

Relé remoto de 4 canais a 33MHz: Com controle remoto por chaveiro

Relé remoto de 4 canais a 33 MHz: com controle remoto de chaveiro — 33MHz 4 canais Relé Remoto: com controle remoto clássico

Relé remoto de 4 canais a 33MHz: Com controle remoto por chaveiro

O módulo de relé KR1204 opera a 12 volts e pode controlar vários dispositivos simultaneamente. Cada relé pode suportar até 10 amperes, permitindo que você controle uma variedade de aparelhos. Você também aprenderá sobre os diferentes modos de programação disponíveis, como modos momentâneo, alternado e de travamento, que determinam como os relés respondem aos pressionamentos de botão no controle remoto. Para esclarecimentos detalhados sobre esses modos, consulte o vídeo (no vídeo às 04:00).

Hardware Explicado

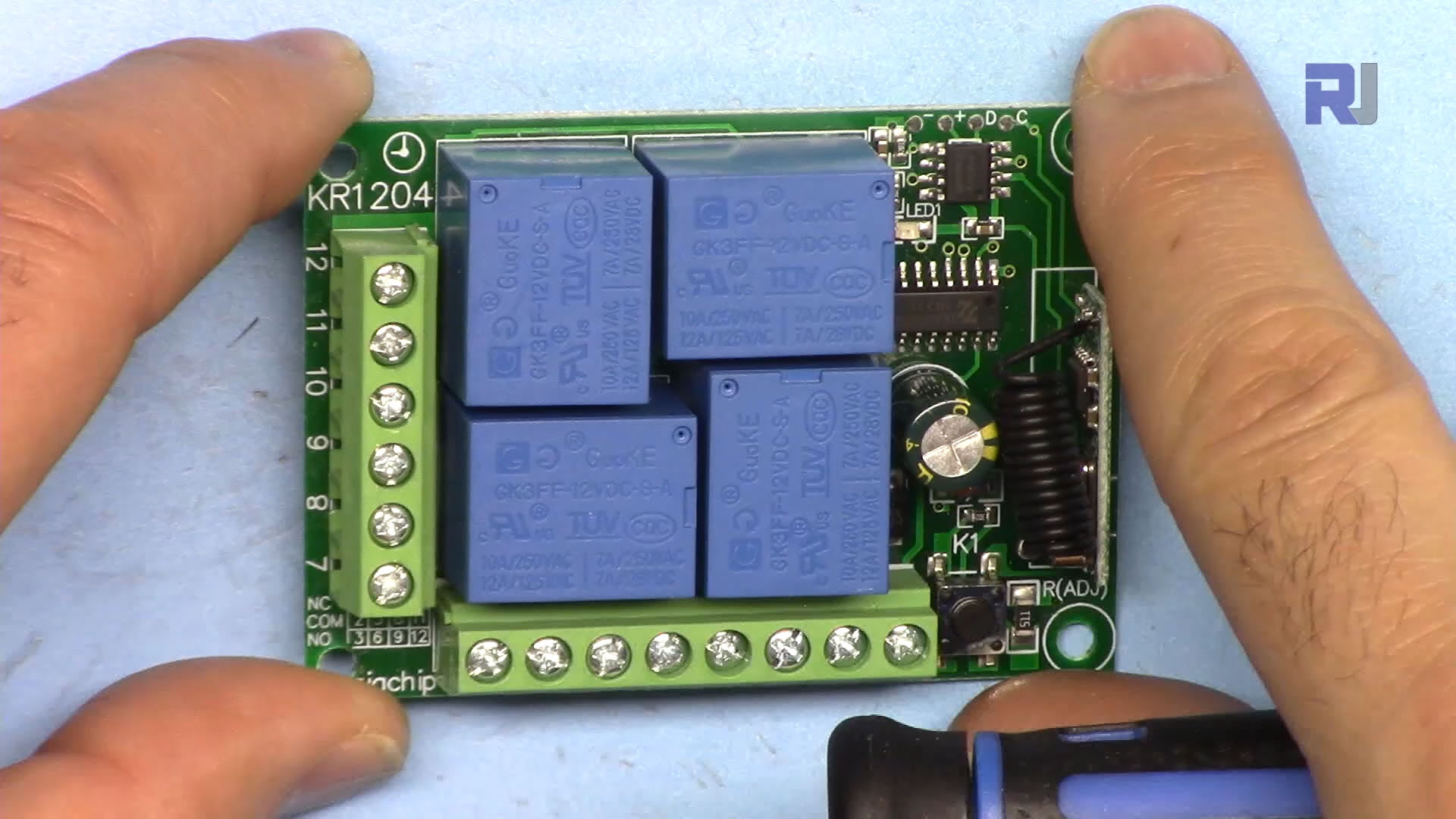

O módulo KR1204 é composto por vários componentes-chave: as saídas do relé, o receptor de RF e o controle remoto. Cada relé é um interruptor mecânico que pode ligar ou desligar um dispositivo conectando ou desconectando o circuito. O receptor de RF capta os sinais do controle remoto, traduzindo-os em comandos para os relés. O controle remoto opera a 433MHz, que é uma frequência comum para dispositivos de RF e permite comunicação confiável em curtas distâncias.

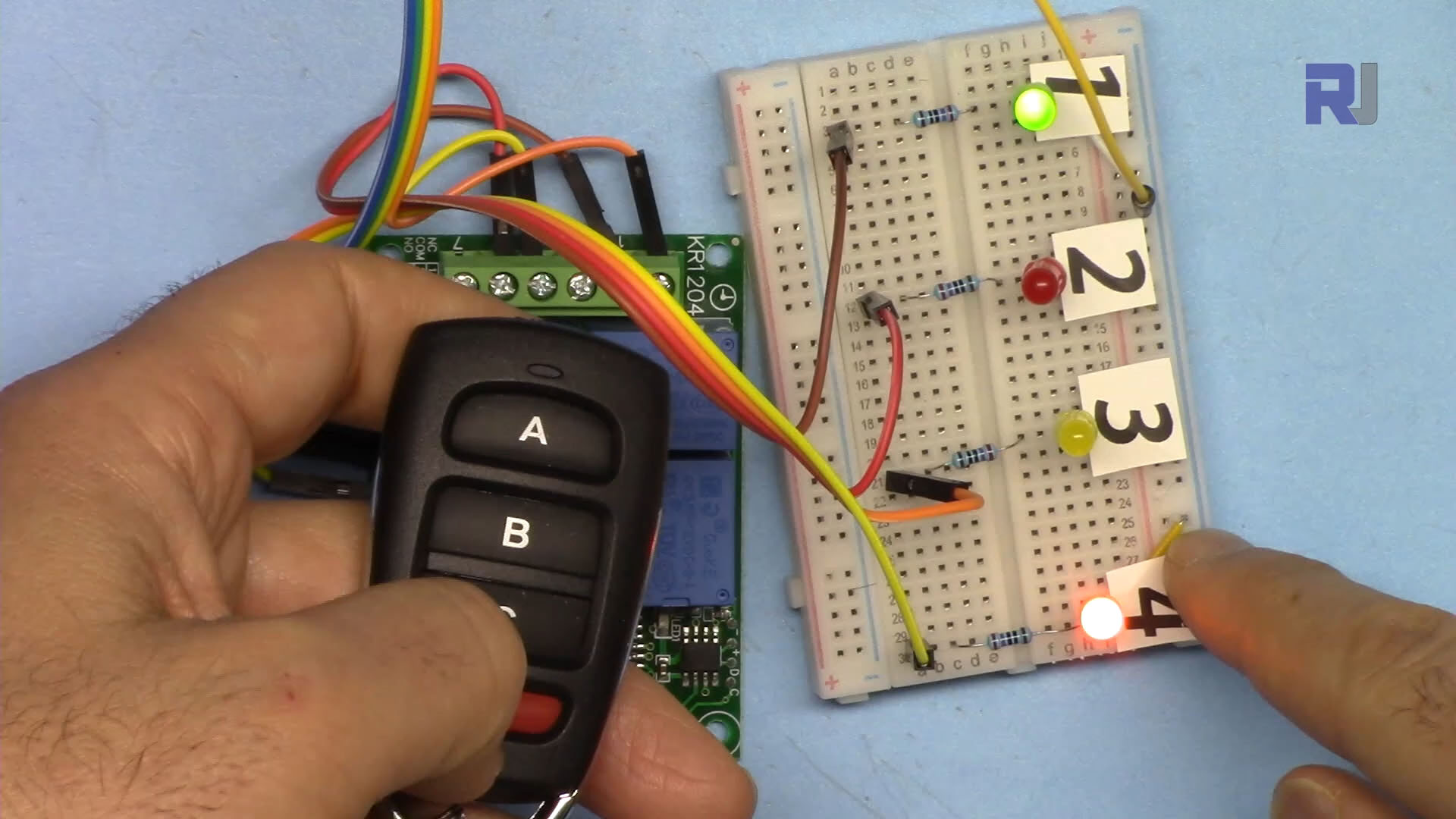

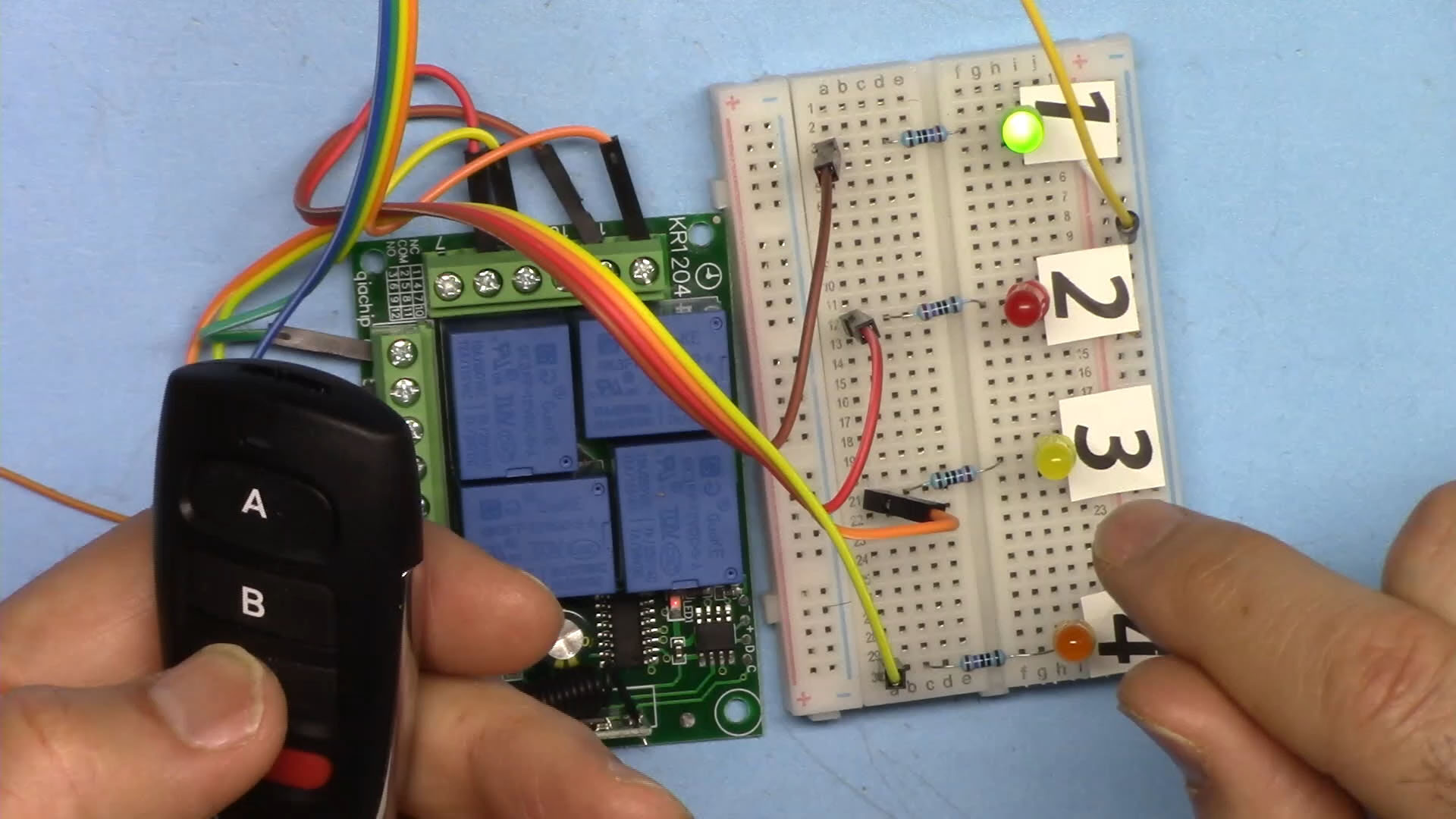

Relé remoto de 4 canais a 33 MHz: Cargas 1 e 4 estão ligadas. — Relé Remoto de 4 canais 33MHz: Cargas 1 e 4 estão ATIVADAS

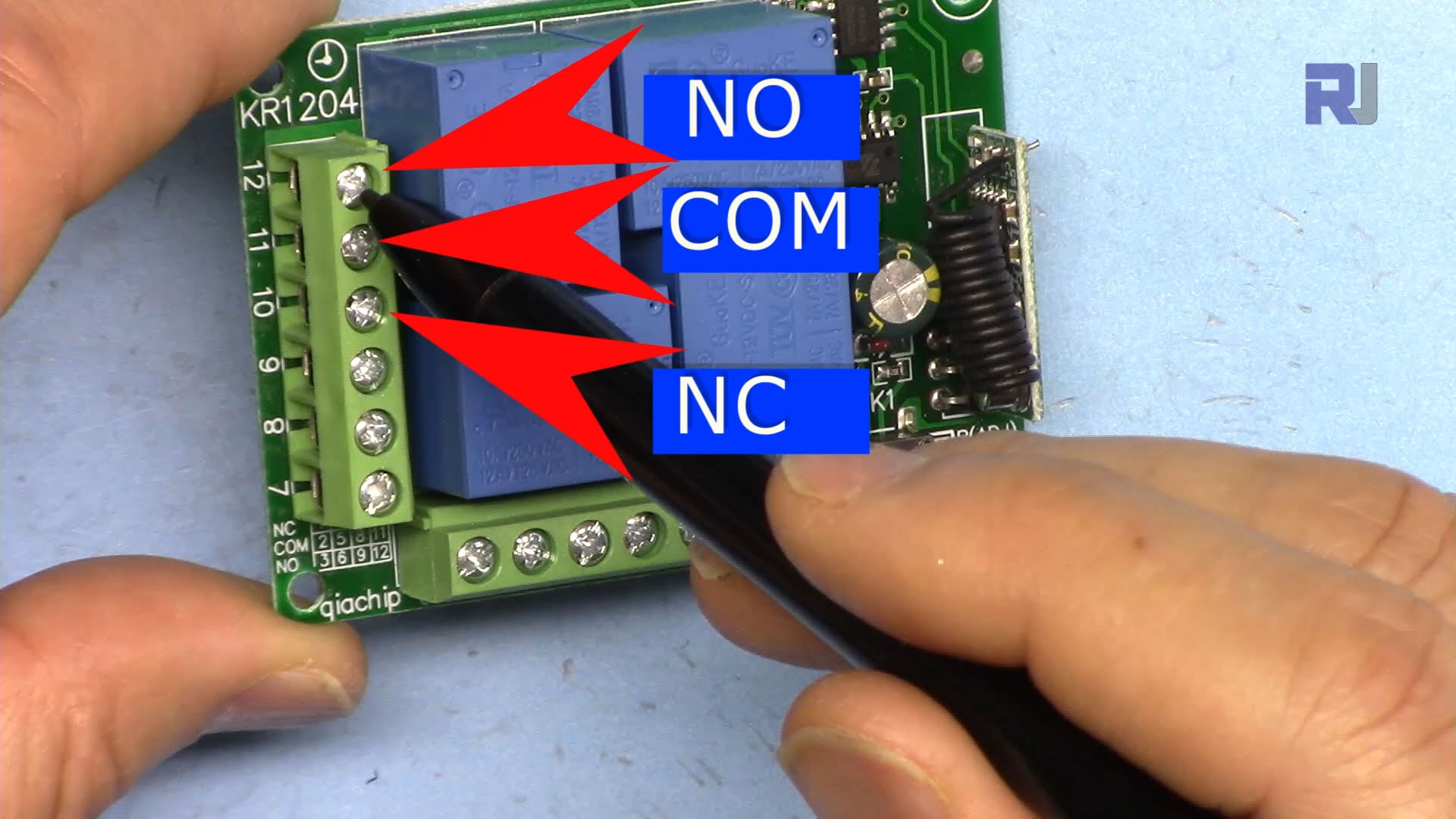

Os relés são rotulados com três terminais: Normalmente Aberto (NO), Comum (COM) e Normalmente Fechado (NC). Essa rotulagem ajuda a entender como conectar suas cargas. O módulo também possui uma entrada de energia para a fonte de 12V e um indicador LED que mostra quando recebe um sinal do controle remoto.

Detalhes da Ficha Técnica

Fabricante	Qiachip
Número da peça	KR1204
Tensão de lógica/entrada e saída	12 V
Tensão de alimentação	12 V
Corrente de saída (por canal)	10 A
Corrente de pico (por canal)	15 A
Orientação sobre a frequência PWM	N/A
Limiares de lógica de entrada	Baixo: 0-2V, Alto: 3-12V
Queda de tensão / R_DS(on)saturação	1,0 V máx
Limites térmicos	0°C a 70°C
Pacote	Módulo
Notas / variantes	Várias opções remotas disponíveis

Garanta que o módulo esteja alimentado com uma fonte estável de 12V.
Use um dissipador de calor adequado se operar perto das classificações máximas.
Não exceda a classificação atual por canal para evitar danos.
Tenha cuidado com a fiação; conexões incorretas podem levar a curtos-circuitos.
Mantenha a antena RF reta para uma recepção de sinal ideal.
Utilize os terminais NC e NO de maneira apropriada com base em sua aplicação.
Teste relés individuais antes de conectar cargas para garantir a funcionalidade.
Entenda os modos de programação para aproveitar ao máximo as capacidades do relé.

Instruções de Fiação

Para ligar o módulo de relé KR1204, comece conectando a fonte de alimentação. Conecte o fio positivo da sua fonte de 12V ao terminal VCC do módulo e conecte o fio negativo ao terminal GND. Em seguida, para cada canal de relé, você usará três terminais: NO, COM e NC. Por exemplo, se você quiser conectar uma carga (como uma lâmpada AC) ao canal 1, conecte um fio da carga ao terminal NO e o outro fio ao terminal COM. Essa configuração permitirá que o relé controle a energia da lâmpada quando ativado.

Repita este processo para os outros canais se você estiver conectando mais dispositivos. Certifique-se de que os dispositivos que você está controlando estão dentro da classificação atual dos relés. Se você pressionar o botão correspondente no controle remoto, o relé deve ser ativado e ligar ou desligar a carga. Tenha cuidado ao trabalhar com tensão AC e certifique-se de seguir as precauções de segurança.

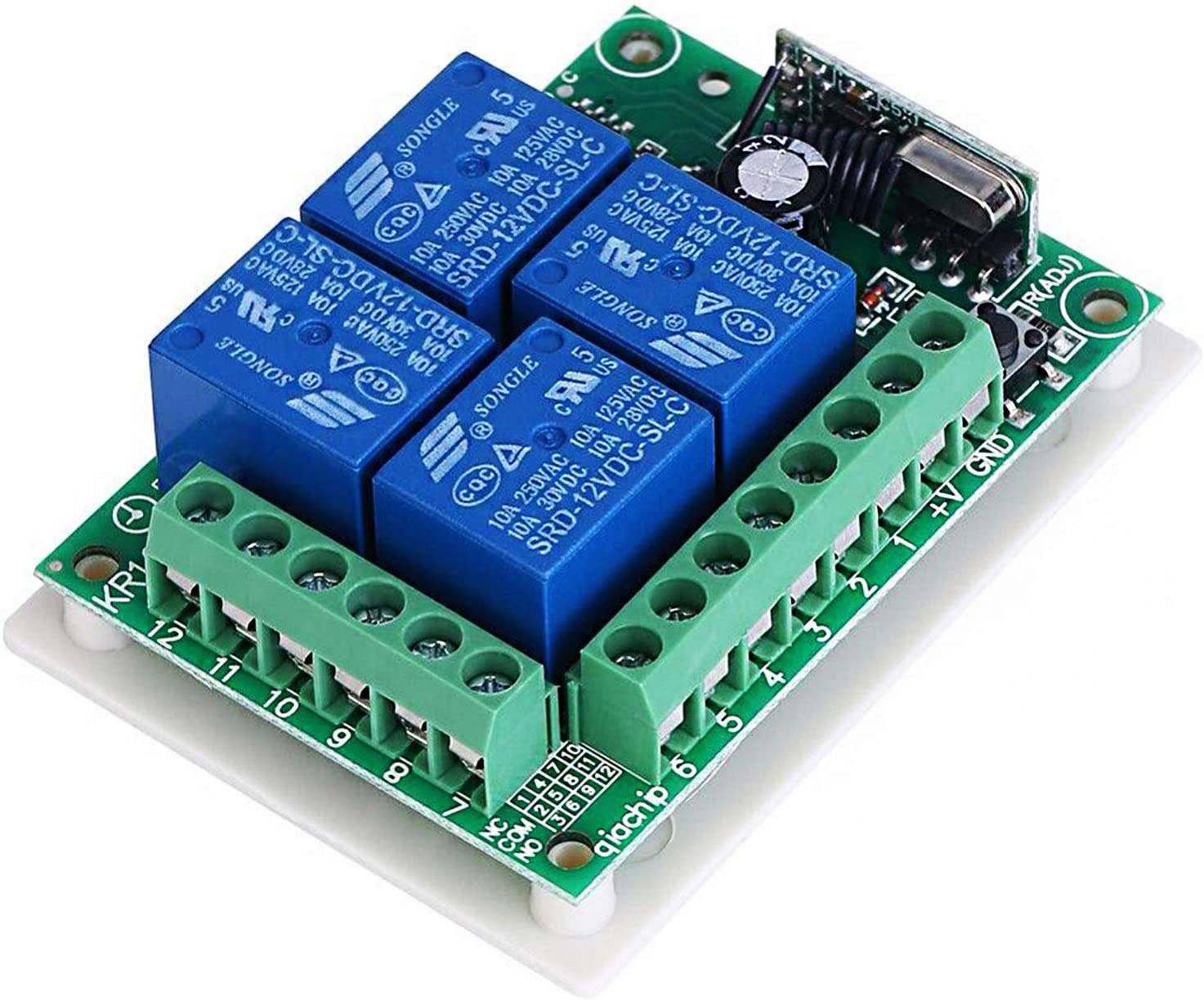

Módulo de relé remoto de 4 canais 33 MHz sem caixa — Relé Remoto de 4 canais 33MHz: Módulo sem caixa

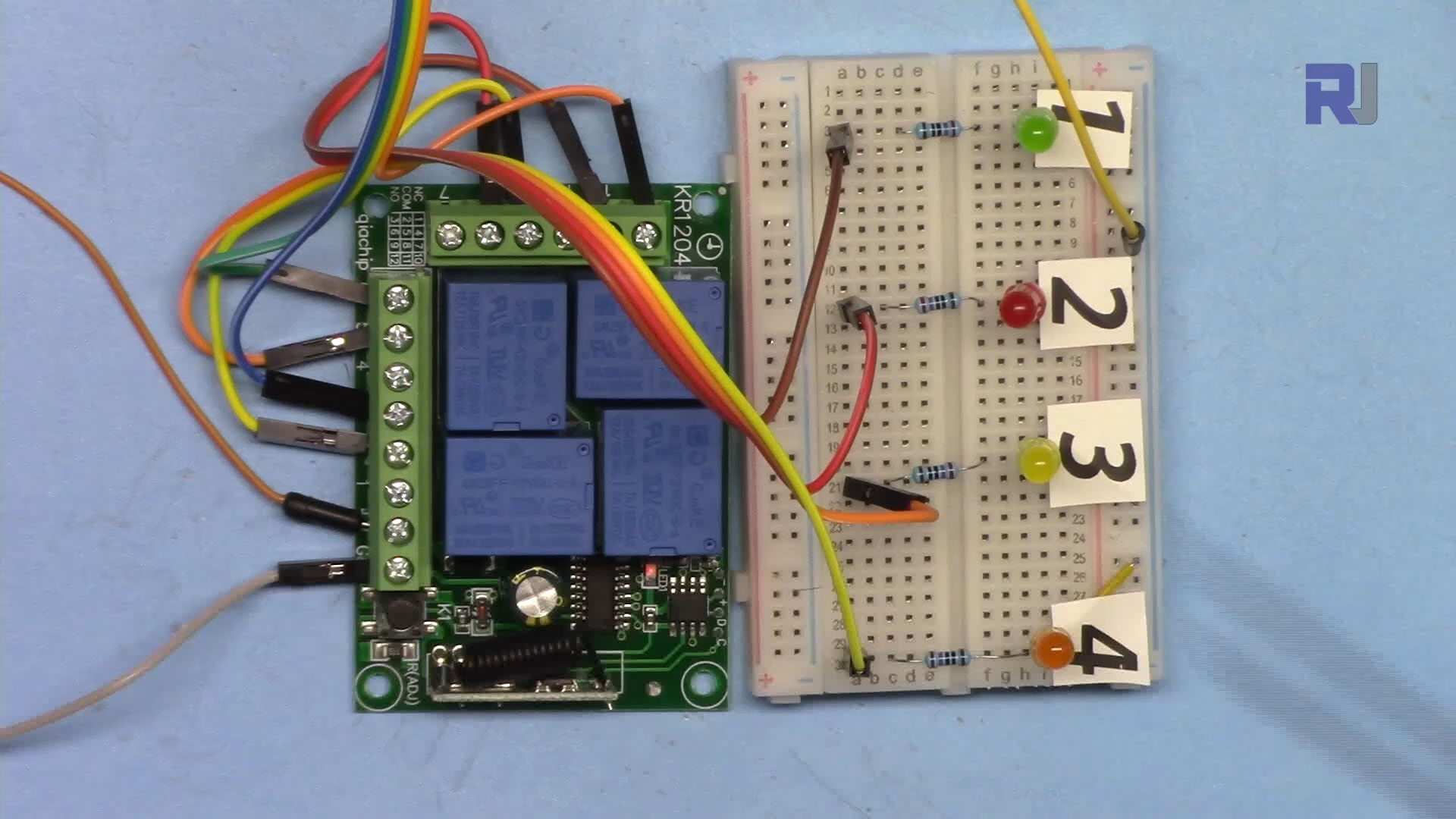

Demonstração / O que Esperar

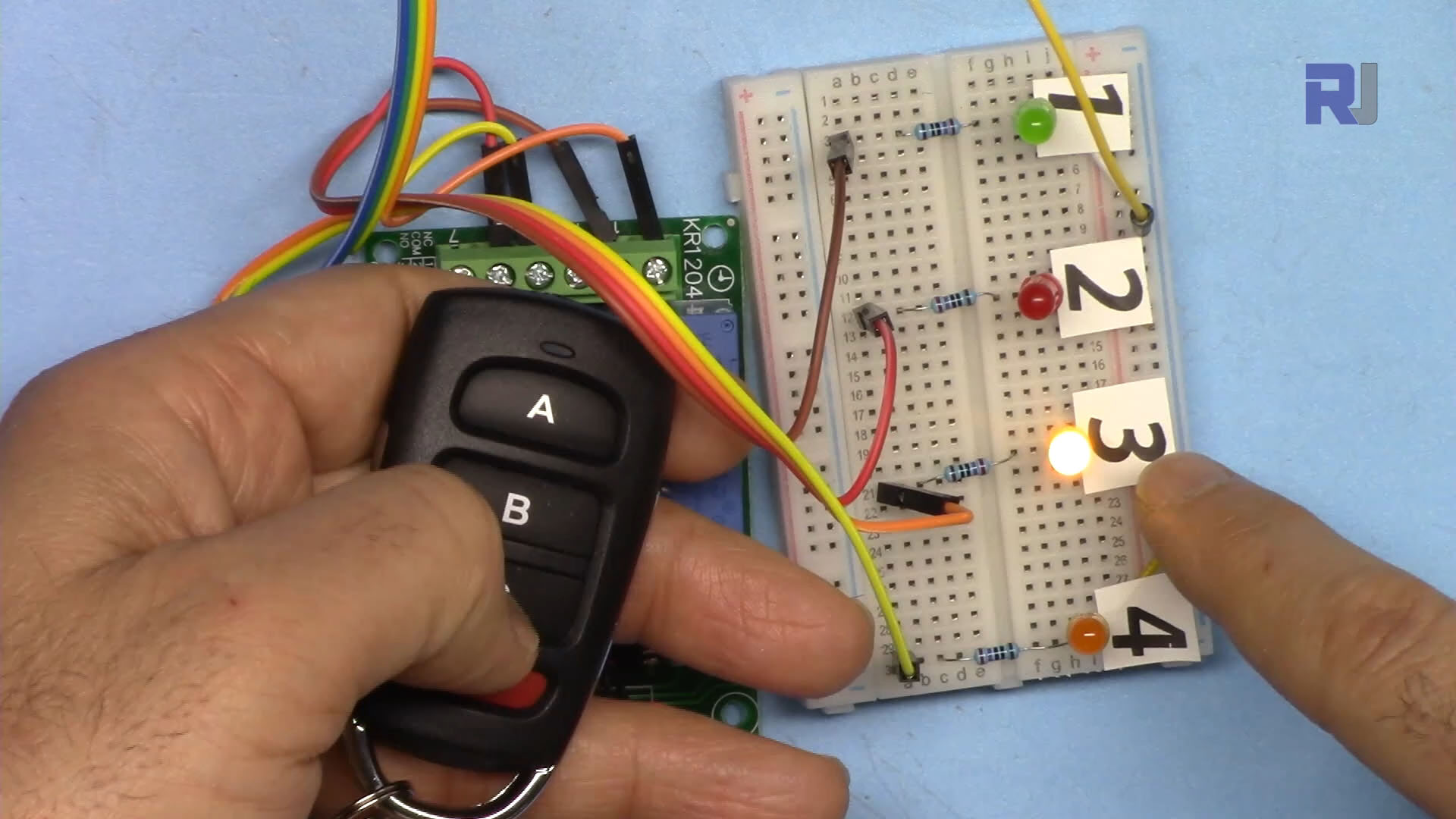

Após concluir a fiação e a programação, você deverá ser capaz de controlar seus dispositivos usando o controle remoto. Cada botão no controle remoto corresponde a um relé diferente, permitindo que você ligue ou desligue os dispositivos de forma independente. Armadilhas comuns incluem fiação incorreta, que pode fazer com que os dispositivos não respondam ou até danifiquem os relés. Além disso, certifique-se de que está usando o modo de programação correto para a sua aplicação pretendida (no vídeo às 18:30).
