መግቢያ

XH-W1411 ሁለገብ እና አነስተኛ ዋጋ ያለው የDC 12V የሙቀት መቆጣጠሪያ እና የጊዜ መቀየሪያ ሲሆን፣ እንደ ማሞቂያ፣ መብራት ወይም ማራገቢያ የመሳሰሉ የAC ጭነቶችን ለማስተዳደር የተነደፈ ነው። ይህ ሞጁል ቀላል የሙቀት መቆጣጠሪያ ብቻ አይደለም፤ የማሞቂያ መቆጣጠሪያ ሁነታን ከሶስት የተለያዩ የጊዜ ተግባራት ጋር በማጣመር በአንድ ጥቅል ውስጥ ያካትታል። በሙቀት ላይ የተመሰረቱ ሂደቶችን በራስ-ሰር ለማከናወን ወይም ለኤሌክትሪክ መሳሪያዎቻቸው የጊዜ መርሃ ግብር ለመፍጠር ለሚፈልጉ በትርፍ ጊዜ ስራ አድናቂዎች እና ባለሙያዎች ተስማሚ መፍትሄ ነው።

ይህ መመሪያ የXH-W1411ን ባህሪያት ያስተዋውቃል፣ ለተለያዩ አፕሊኬሽኖች እንዴት ማዋቀር እንደሚቻል ያሳያል፣ እና የአሰራር ባህሪያቱን ያብራራል። ሞጁሉ ለተለያዩ ተግባራዊ አፕሊኬሽኖች ተስማሚ ነው፣ ከእነዚህም ውስጥ፡-

• ቋሚ የሙቀት መጠንን መጠበቅ በእንቁላል ማፈላለያ፣ የዓሣ ማጠራቀሚያ፣ ወይም ለኬሚካል ወይም ፈሳሽ ሂደት።
• የማሞቂያ ስርዓትን በራስ-ሰር ማከናወን ክፍልን ወይም የግሪን ሃውስን በተወሰነ የሙቀት መጠን ውስጥ ለማቆየት።
• የጊዜ መርሃ ግብር መፍጠር መብራትን፣ ማራገቢያን ወይም ሌላ መሳሪያን በተወሰኑ ጊዜያት ለማብራት እና ለማጥፋት።
• ቀላል የረጅም ጊዜ መቁጠሪያ መገንባት ከመጥፋታቸው በፊት ለሰዓታት መስራት ለሚፈልጉ መሳሪያዎች።

የሃርድዌር አጠቃላይ እይታ

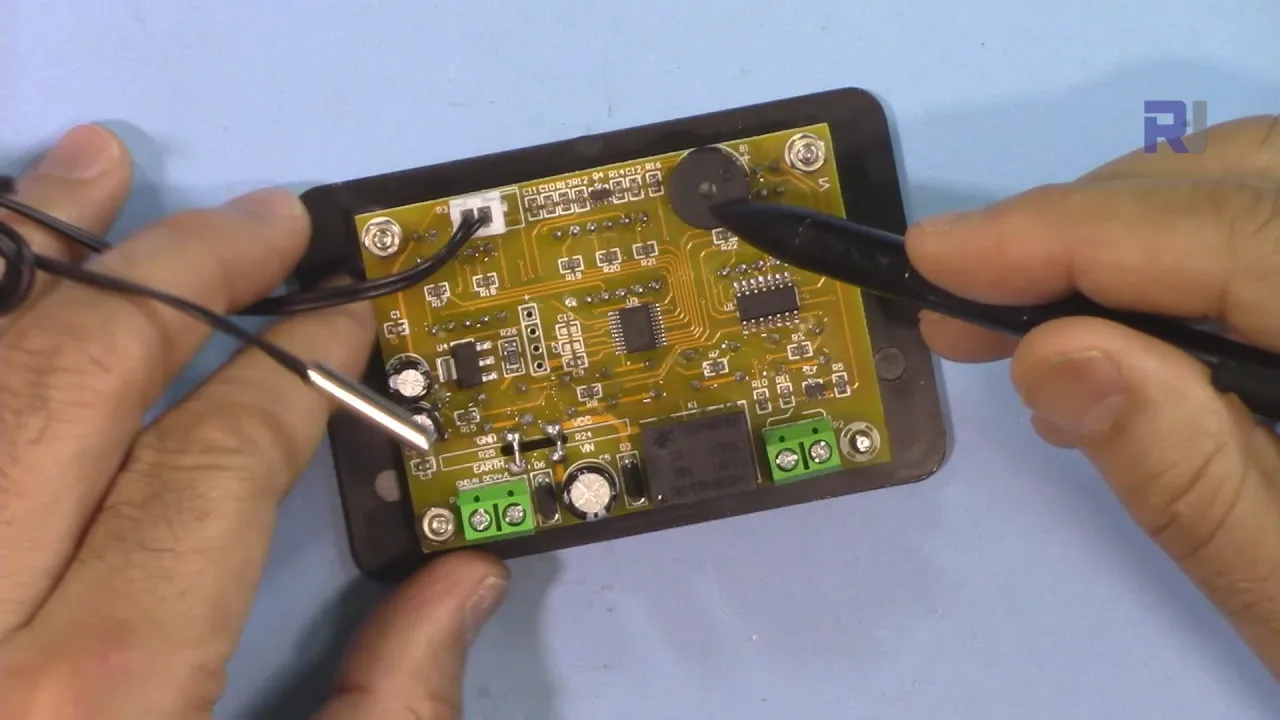

የXH-W1411 ሞጁል (በቪዲዮ 00፡34 ላይ) በNuvoton N76E003 ማይክሮ መቆጣጠሪያ ላይ የተመሰረተ ነው። ግልጽ ማሳያ እና ለመረዳት ቀላል መቆጣጠሪያዎች ያሉት ባህሪያት የበለጸገ ሰሌዳ ነው። ቁልፍ ክፍሎቹን እንመርምር፡-

• የኃይል አቅርቦት፡ ሞጁሉ በ8V እና 12V መካከል ባለው የDC ቮልቴጅ ይሰራል። ይህ ከተወሰነው የDC ተርሚናል ብሎክ ጋር ይገናኛል።
• የሪሌይ ውጤት፡ እስከ 20A በ125V AC ደረጃ የተሰጣቸው እውቂያዎች ያሉት ከፍተኛ ጥራት ያለው ሪሌይ። የAC ጭነትዎን የሚያገናኙት እዚህ ነው። ሪሌዩ ሁለት ተርሚናሎች ያሉት ሲሆን፣ እንደ ቀላል የመብራት/ማጥፊያ መቀየሪያ ይሰራል። ጉዳት ወይም መቅለጥ ለማስቀረት የ20A የአሁኑን ገደብ ማክበር ወሳኝ ነው።
• የሙቀት ዳሳሽ፡ ውጫዊ የNTC ቴርሚስተር ዳሳሽ ተካቷል፣ በሁለት-ፒን ተርሚናል በኩል ይገናኛል። የዳሳሽ ገመዱ 1 ሜትር ርዝመት ያለው ሲሆን፣ ተለዋዋጭ አቀማመጥ ይፈቅዳል።

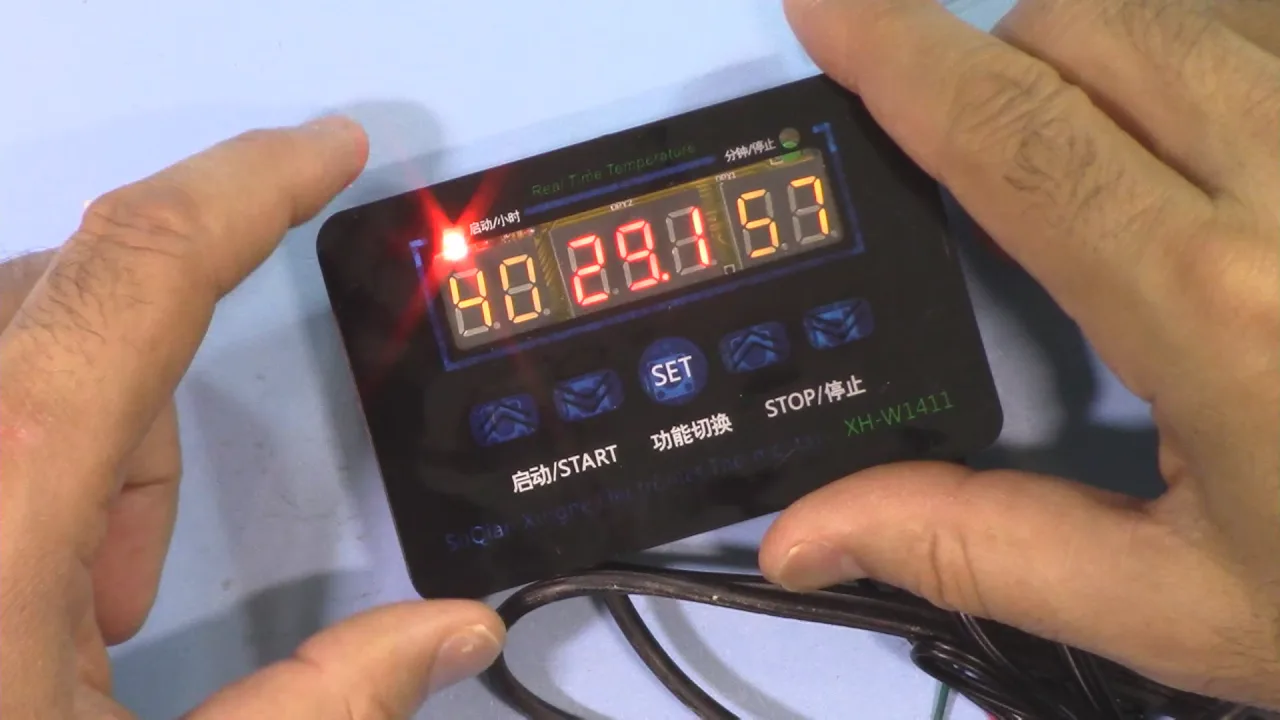

• ማሳያ እና አመልካቾች፡ ሞጁሉ የሙቀት መጠን እና የጊዜ ቅንብሮችን የሚያሳይ ባለሁለት ማሳያ ቦታ አለው። እንዲሁም ሪሌዩ ሲሰራ (ON) የሚያመለክት ቀይ LED እና ሪሌዩ ሲጠፋ የሚያመለክት አረንጓዴ LED አለው። አብሮ የተሰራ buzzer ለእ প্রতিটি የአዝራር ጭመቃ የመስማት ምላሽ ይሰጣል።
• የመቆጣጠሪያ አዝራሮች፡ አምስት አዝራሮች አሉ፡- SET፣ UP፣ DOWN፣ STOP፣ እና የኃይል አዝራር። የSTOP አዝራር ተግባር እንደ ሁነታው ይለያያል።

የሽቦ አገናኝ መመሪያ

XH-W1411ን ማገናኘት ቀላል ነው። ሞጁሉ የAC ጭነትን ለመቀየር የተነደፈ ስለሆነ፣ ከዋና ቮልቴጅ ጋር ሲሰሩ ልዩ ጥንቃቄ መደረግ አለበት።

ክፍሎችዎን ለማገናኘት የደረጃ በደረጃ መመሪያ እዚህ አለ (በቪዲዮ 03፡46 ላይ)፡-

1. የDC ኃይልን ያገናኙ፡ የ12V DC የኃይል አቅርቦትዎን በፕላስ (+) እና ማይነስ (-) ምልክት ከተደረገበት ተርሚናል ብሎክ ጋር ያገናኙ። ትክክለኛ የፖላሪቲ አቅጣጫን ያረጋግጡ።
2. የሙቀት ዳሳሹን ያገናኙ፡ የተካተተውን የሙቀት ዳሳሽ ወደ ተመደበው ባለሁለት-ፒን ተርሚናል ይሰኩት።
3. የAC ጭነትን ያገናኙ፡ ወደ AC ጭነትዎ (ለምሳሌ አምፖል) ከሚሄዱት ሁለት ሽቦዎች አንዱን ይቁረጡ። የተቆረጠውን ሽቦ አንድ ጫፍ ከሪሌይ ውጤት አንድ ተርሚናል ጋር እና ሌላኛውን ጫፍ ከሁለተኛው የሪሌይ ተርሚናል ጋር ያገናኙ። ይህ ሪሌዩን ከጭነቱ ጋር በተከታታይ ያስቀምጣል፣ ይህም ኃይሉን ለማብራት እና ለማጥፋት ያስችላል።

የአሰራር ሁነታዎችን መረዳት

XH-W1411 አራት ዋና ተግባራት አሉት፣ የSET አዝራርን በመጫን ይመረጣሉ። ማሳያው ለጊዜ ተግባራት F1፣ F2፣ ወይም F3 ያሳያል። "F" ሳይሆን ቁጥር ሲያዩ፣ የአሁኑን የሙቀት መጠን መለኪያ ያመለክታል።

የሙቀት መቆጣጠሪያ ሁነታ (ማሞቂያ)

ይህ ነባሪ ሁነታ ሲሆን የሙቀት መጠንን በተወሰነ ክልል ውስጥ ለማቆየት ይጠቅማል (በቪዲዮ 04፡41 ላይ)። ይህ ሁነታ ለማሞቂያ አፕሊኬሽኖች ብቻ የተነደፈ መሆኑን ልብ ማለት ያስፈልጋል፣ ለማቀዝቀዝ አይደለም። ለመጠቀም፡-

1. SET ን አንዴ ይጫኑ። ማሳያው ዝቅተኛውን የሙቀት ገደብ ያሳያል።
2. የሚፈለገውን ዝቅተኛ የሙቀት መጠን ለማዘጋጀት UP እና DOWN አዝራሮችን ይጠቀሙ (ለምሳሌ 50°C)።
3. SET ን እንደገና ይጫኑ። ማሳያው የላይኛውን የሙቀት ገደብ ያሳያል።
4. የሚፈለገውን ከፍተኛ የሙቀት መጠን ለማዘጋጀት UP እና DOWN አዝራሮችን ይጠቀሙ (ለምሳሌ 60°C)።
5. ለመውጣት እና ወደ የሙቀት ማሳያ ለመመለስ SET ን ይጫኑ።

እንዴት እንደሚሰራ፡ የሙቀት መጠኑ ከዝቅተኛው ገደብ በታች ሲወርድ፣ ሪሌዩ ይሰራል (ቀይ LED ይበራል)፣ ማሞቂያዎን ያበራል። ሪሌዩ የሙቀት መጠኑ የላይኛውን ገደብ እስኪደርስ ድረስ በርቶ ይቆያል፣ በዚያን ጊዜ ይጠፋል (አረንጓዴ LED ይበራል)፣ ማሞቂያውን ያጠፋል። ይህ ዑደት የሙቀት መጠኑን በተዘጋጁት ነጥቦች መካከል ለማቆየት ይደጋገማል።

የጊዜ ሁነታ F1 (የመብራት/ማጥፊያ ዑደት)

ይህ ተግባር እንደ ዑደታዊ ሰዓት ቆጣሪ ይሠራል (በቪዲዮ 09፡17)። ሪሌዩ የሚበራበትን ጊዜ እንዲሁም የሚጠፋበትን ጊዜ እንድታዘጋጅ ያስችልሃል፣ ይህም ያለማቋረጥ ይደጋገማል።

1. SETን ተጭነህ F1 ላይ እስክትደርስ ድረስ ቀጥል።
2. የሚበራበትን ጊዜ በደቂቃ (እስከ 99) ለማዘጋጀት UP እና DOWN ቁልፎችን ተጠቀም።
3. ወደ የሚጠፋበት ጊዜ ቅንብር ለመሄድ SETን ተጫን።
4. የሚጠፋበትን ጊዜ በደቂቃ (እስከ 99) ለማዘጋጀት UP እና DOWN ቁልፎችን ተጠቀም።
5. ዑደቱን ለመጀመር SETን ተጫን።

የሰዓት ቆጣሪ ሁነታ F2 (የዘገየ ማጥፋት)

ይህ ተግባር ቀላል የመቁጠሪያ ሰዓት ቆጣሪ ነው (በቪዲዮ 10፡47)። ሪሌዩ ወዲያውኑ ይበራል፣ እና የተዘጋጀው ጊዜ ካለፈ በኋላ፣ ይጠፋል እና ጠፍቶ ይቆያል።

1. SETን ተጭነህ F2 ላይ እስክትደርስ ድረስ ቀጥል።
2. ሰዓቶችን (እስከ 99) ለማዘጋጀት UP እና DOWN ቁልፎችን ተጠቀም።
3. ወደ ደቂቃ ቅንብር ለመሄድ SETን ተጫን።
4. ደቂቃዎችን (እስከ 99) ለማዘጋጀት UP እና DOWN ቁልፎችን ተጠቀም።
5. ሰዓት ቆጣሪውን ለመጀመር SETን ተጫን። ሪሌዩ ይበራል እና ወደ ዜሮ እየቀነሰ ይሄዳል።

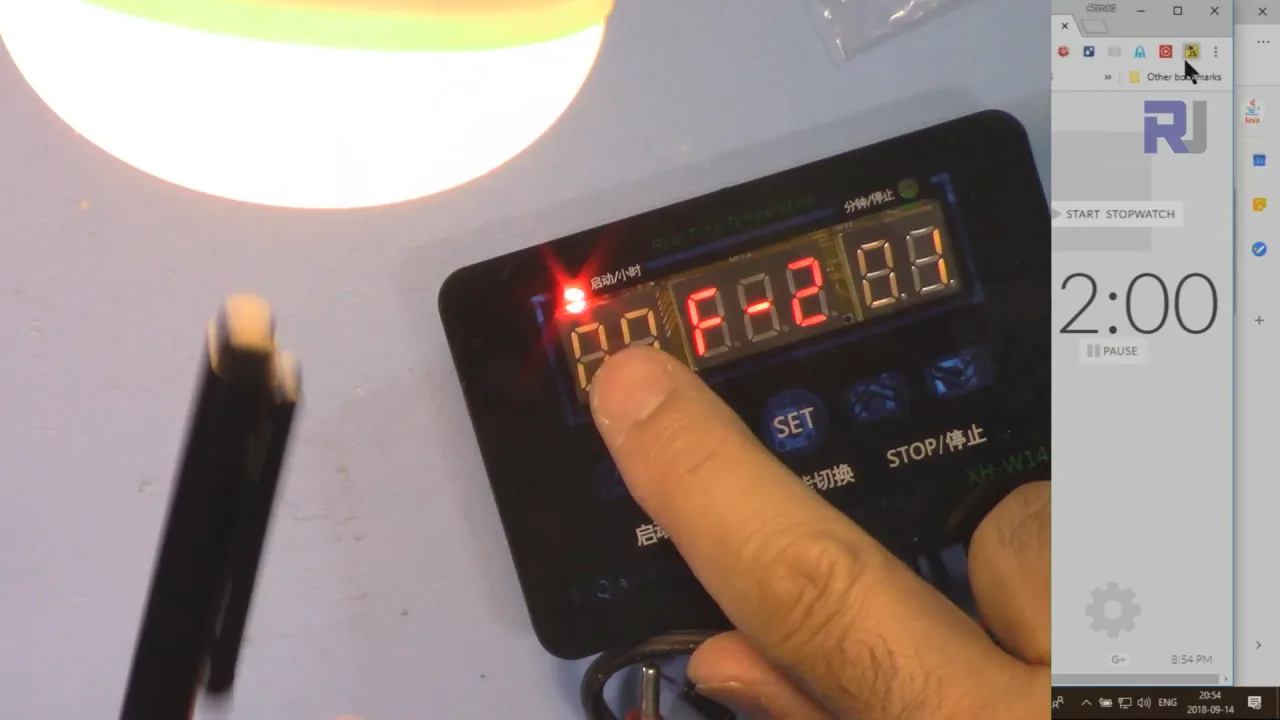

የሰዓት ቆጣሪ ሁነታ F3 (የዘገየ ማብራት)

ይህ ተግባር ከF2 ተቃራኒ ነው (በቪዲዮ 11፡32)። ሪሌዩ በጠፋ ሁኔታ ይጀምራል። የተዘጋጀው ጊዜ ካለፈ በኋላ፣ ይበራል እና ላልተወሰነ ጊዜ በርቶ ይቆያል።

1. SETን ተጭነህ F3 ላይ እስክትደርስ ድረስ ቀጥል።
2. ሰዓቶችን (እስከ 99) ለማዘጋጀት UP እና DOWN ቁልፎችን ተጠቀም።
3. ወደ ደቂቃ ቅንብር ለመሄድ SETን ተጫን።
4. ደቂቃዎችን (እስከ 99) ለማዘጋጀት UP እና DOWN ቁልፎችን ተጠቀም።
5. ሰዓት ቆጣሪውን ለመጀመር SETን ተጫን። ሪሌዩ ከቁጥሩ ማለቁ በኋላ ይበራል።

ልዩ ተግባራት እና ዳግም ማስጀመር

XH-W1411 ለቁጥጥር እና ለጥገና ጥቂት ጠቃሚ ተግባራትን ያካትታል፦

• ማጥፋት፦ የሃይል ቁልፉን ተጭነህ በመያዝ በማንኛውም ጊዜ የሪሌዩን ውጤት ማጥፋት ትችላለህ። እንደገና ተጭነህ ሲይዝ ያበራዋል፣ ወደ መጨረሻው ሁኔታው ይመለሳል።
• የፋብሪካ ዳግም ማስጀመር፦ ሁሉንም ቅንብሮች ወደ ፋብሪካው ነባሪ ለመመለስ፣ ሃይሉን ያላቅቅ። ከዚያም STOP፣ UP እና DOWN ቁልፎችን በአንድ ጊዜ እየያዝክ፣ ሃይሉን እንደገና አገናኝ። ማሳያው "888" ያሳያል እና ድምፅ ያሰማል፣ ይህም ዳግም መጀመሩን ያረጋግጣል።
• ራስን መፈተሽ፦ የማሳያ ራስን መፈተሽ ለማካሄድ፣ ሃይሉን ያላቅቅ። SET እና STOP ቁልፎችን እየያዝክ፣ ሃይሉን እንደገና አገናኝ። ማሳያው በትክክል እየሠራ መሆኑን ለማረጋገጥ በሁሉም ክፍሎች ውስጥ ይዘዋወራል። ይህ ቅንብሮችህን አያጠፋም።

የሃይል ፍጆታ

የሞጁሉን የሃይል ፍጆታ መረዳት የሃይል አቅርቦትህን ለማቀድ አስፈላጊ ነው። አቅራቢው የሚከተሉትን እሴቶች ለካ (በቪዲዮ 13፡31)፦

• በ12V፦ ሪሌዩ በርቶ ሲሆን ሞጁሉ በግምት 67.8 mA ይስባል፣ ሪሌዩ ጠፍቶ ሲሆን ደግሞ 21.1 mA ይስባል።
• በ8V፦ የአሁኑ ፍሰት ትንሽ ዝቅተኛ ነው፣ ሪሌዩ በርቶ ሲሆን 53.2 mA እና ሪሌዩ ጠፍቶ ሲሆን 21.1 mA ያህል ነው።

ይህ ዝቅተኛ የሃይል ፍጆታ ቮልቴጁ በ8-12V ክልል ውስጥ እስካለ ድረስ በባትሪ ለሚሠሩ መተግበሪያዎች ተስማሚ ያደርገዋል።

የቀጥታ ፕሮጀክት ማሳያ

በቪዲዮው ውስጥ፣ አቅራቢው የሞጁሉን ተግባራት በ12V የሃይል አቅርቦት እና በመደበኛ የAC የጠረጴዛ መብራት እንደ ጭነት በመጠቀም ያሳያል። የሙቀት መቆጣጠሪያ ሁነታ የሚታየው ዝቅተኛውን ገደብ ወደ 50°C እና ከፍተኛውን ገደብ ወደ 60°C በማዘጋጀት ነው። የሙቀት መጨመርን ለማስመሰል የሙቀት ሽጉጥ ጥቅም ላይ ይውላል። ዳሳሹ 60°C ሲያነብ፣ ሪሌዩ ይጠፋል፣ መብራቱን ያጠፋል። ዳሳሹ ወደ 50°C ሲቀዘቅዝ፣ ሪሌዩ እንደገና ይበራል፣ መብራቱን እንደገና ያበራል። ይህ የማሞቂያ መቆጣጠሪያ አመክንዮን በግልጽ ያሳያል። አቅራቢው የF1 የሰዓት ቆጣሪ ሁነታንም ያሳያል፣ የሚበራበትን ጊዜ 2 ደቂቃ እና የሚጠፋበትን ጊዜ 1 ደቂቃ በማዘጋጀት፣ መብራቱ በዚሁ መሠረት ሲዞር ያሳያል። ይህ ተግባራዊ ማሳያ የሞጁሉን አስተማማኝ አፈጻጸም በእውነተኛ ሁኔታዎች ያረጋግጣል።
