15A 400W MOSFET AOD4184A用于控制电机或负载

本项目演示如何使用一个15A、400W的MOSFET模块（基于AOD4184A MOSFET）来控制各种负载，如电动机和灯光。这是一项对许多应用非常有价值的技能，可以实现精确的电源控制。MOSFET的高电流能力使其适用于广泛的项目。

实际应用：

• 在机器人或自动化项目中控制直流电动机的速度。
• 为LED照明创建调光电路。
• 为电器构建高功率开关电路。
• 为小型车辆设计电机控制器。

硬件/组件

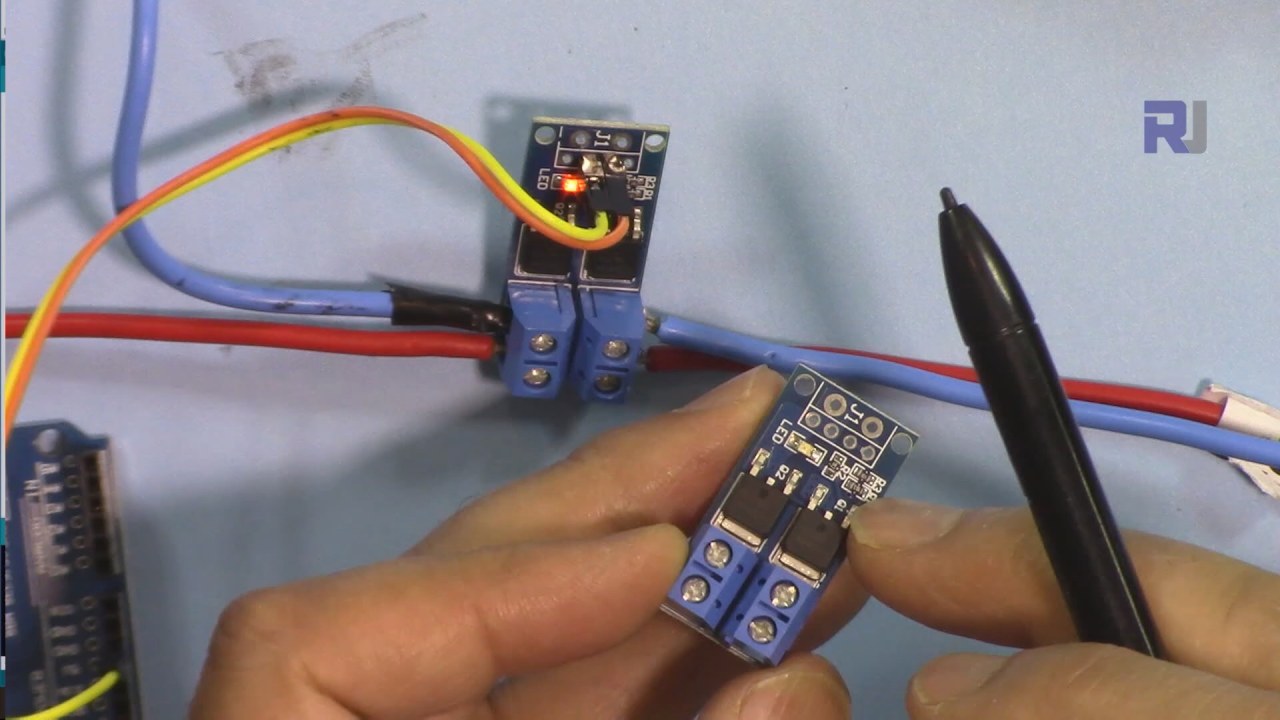

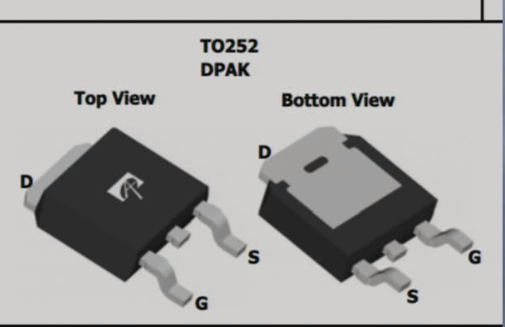

核心组件是一个15A、400W的MOSFET模块，具有两个并联的AOD4184A MOSFET（在视频中显示于00:05）。您还需要一个Arduino板、一个电源、连接线和您希望控制的负载（电机、灯等）。对于高电流应用，强烈建议使用散热器（在视频中显示于03:40）。

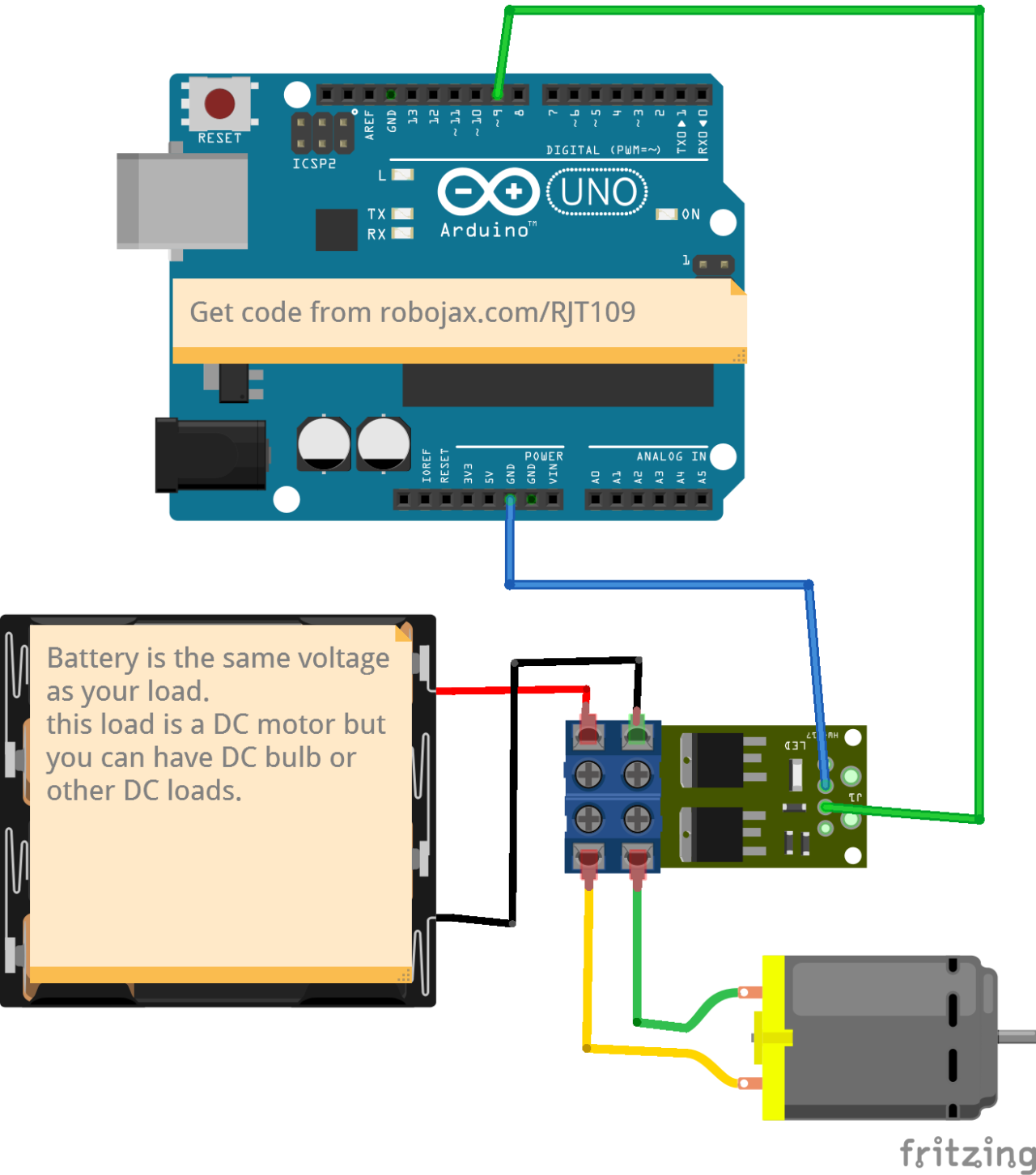

接线指南

该模块有清晰标记的接线端子：输入（V_在), 输出，和接地（视频中的 01:42）。将电源的正极连接到 V_在，负极接地。你的负载连接到输出端子。Arduino通过一个数字引脚控制MOSFET模块的门（视频中在08:26）。

代码解释

Arduino代码使用脉宽调制（PWM）来控制MOSFET。可配置的参数包括：

• motorPin指定连接到MOSFET模块闸门的Arduino引脚（默认：引脚9）。
• mSpeed一个控制电机速度的整数变量（0-255）。
• mStep确定增量/减量步骤 дляmSpeed(默认: 15)。调整此值以微调速度控制（视频时间为 05:54）。

int motorPin =9; // pin to connect to motor module
int mSpeed = 0; // variable to hold speed value
int mStep = 15; // increment/decrement step for PWM motor speed

代码包含防止的逻辑mSpeed超出 0-255 范围（见视频：07:26）。为了测试更高的电流（5A、10A、15A、20A），简化版本的代码保持输出引脚为 HIGH，以维持恒定的开启状态（见视频：13:43）。

void loop() {
  digitalWrite(loadPin, HIGH);
  while(1); // wait forever
}

现场项目/演示

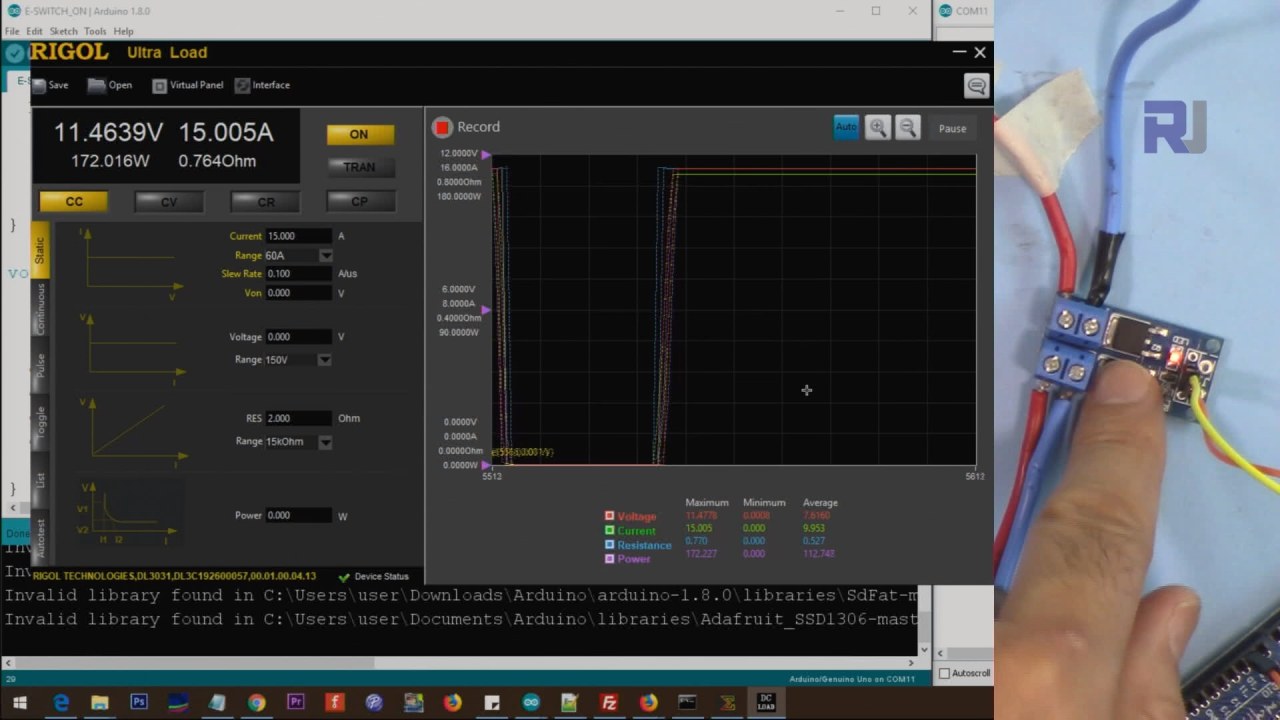

该视频演示了使用PWM控制一个51W的灯泡（在视频的10:40）和一个直流电机（在视频的11:18）。该项目还包括对电子负载在5A、10A、15A和20A下的测试（在视频的13:10），展示了模块的高电流处理能力。视频中还显示了在不同电流下MOSFET的电压降测量（在视频的16:06），验证了AOD4184A的低导通电阻。

章节

• [00:00] 介绍与项目概览
• 硬件概述和模块详细信息
• [05:01] MOSFET 数据表说明
• [05:47] 代码解释
• [08:26] 接线说明
• [10:40] 使用51W灯进行演示
• [11:18] 使用直流电动机的演示
• 高电流测试（5A，10A，15A，20A）
• 电压下降测量
