在本教程中，我们将使用SunFounder ESP32微控制器创建一个简单的项目，通过倾斜开关检测倾斜。当倾斜开关被触发时，LED将熄灭，而当其处于直立位置时，LED将亮起。这个项目不仅是使用倾斜传感器的一个很好的入门，也为各种机器人应用奠定了基础。如需详细的视觉指南，请务必观看上方链接的视频（视频中00:00处）。

硬件说明

本项目使用的主要组件包括ESP32微控制器、倾斜开关和LED。ESP32是一款功能强大的微控制器，内置Wi-Fi和蓝牙，非常适合物联网应用。倾斜开关是一种简单设备，内部包含一个金属球。当倾斜时，球会移动并断开电路，从而让我们检测到倾斜状态。LED将根据开关状态直观地显示倾斜状态。除了这些组件外，我们还将使用电阻进行限流和下拉。连接到LED的220欧姆电阻确保LED安全运行，不会消耗过多电流。10k欧姆电阻作为倾斜开关的下拉电阻，确保在开关未激活时输入引脚读取到已知状态。

数据手册详情

• 确保使用正确的电阻值以防止损坏LED。
• 保持布线整洁以避免短路。
• 使用下拉电阻以确保倾斜开关的稳定读数。
• 在给电路供电前测试连接，以避免组件故障。
• 验证倾斜开关的方向以确保功能准确。

接线说明

要连接组件，首先从倾斜开关开始，它没有极性，因此可以任意方向连接。将倾斜开关的一个引脚连接到3.3V电源，另一个引脚连接到ESP32上的引脚14。为确保开关未激活时引脚14读取到已知状态，请从同一引脚连接一个10k欧姆电阻到地。接下来，将LED插入面包板，长腿（阳极）连接到220欧姆电阻。将电阻的另一端连接到ESP32上的引脚26。LED的短腿（阴极）应连接到地。最后，将ESP32的地引脚连接到面包板的地轨，3.3V引脚连接到电源轨。务必仔细检查所有连接，以防止短路或错误读数。如果按照这些步骤操作，您应该拥有一个功能正常的倾斜传感器设置，可以开始编程。

代码示例与讲解

代码首先定义倾斜开关和LED的引脚编号。倾斜开关连接到引脚14，LED连接到引脚26。倾斜开关的状态存储在变量tiltState中。

// 设置引脚编号
const int tiltPin = 14;  // 倾斜开关
const int ledPin = 26;   // LED

// 用于存储倾斜状态的变量
int tiltState = 0;

此摘录显示了引脚分配以及将跟踪倾斜状态的变量的声明。tiltPin被设置为输入以读取开关状态。在setup()函数中，初始化串行通信，并为倾斜开关和LED设置引脚模式。这确保ESP32能够读取倾斜开关的输入并相应地控制LED。

void setup() {
  Serial.begin(115200);
  // 将倾斜引脚初始化为输入
  pinMode(tiltPin, INPUT);
  // 将LED引脚初始化为输出
  pinMode(ledPin, OUTPUT);
}

此部分至关重要，因为它设置了环境，使ESP32能够有效通信并根据倾斜开关状态控制输出。loop()函数持续检查倾斜开关的状态。如果开关处于直立位置，LED将亮起；如果倾斜，LED将熄灭。当前状态将打印到串行监视器以进行调试。

void loop() {
  // 读取倾斜开关的状态
  tiltState = digitalRead(tiltPin);

  Serial.println(tiltState);
  // 如果开关处于直立位置
  if (tiltState == HIGH) {
    // 打开LED
    digitalWrite(ledPin, HIGH);
  } else {
    // 关闭LED
    digitalWrite(ledPin, LOW);
  }
}

此循环持续运行，允许实时监控倾斜开关状态并相应控制LED。输出可以在串行监视器中观察到，便于验证功能。

演示 / 预期效果

一旦所有接线正确且代码上传完成，你应该会看到当倾斜开关直立时LED亮起，倾斜时LED熄灭。倾斜状态与LED响应之间的这种直接关联有效展示了倾斜开关的功能。常见的陷阱包括确保接线正确，以及验证电阻是否适当放置以避免短路（视频中12:00处）。

视频时间戳

• 00:00 开始
• 1:44 项目介绍
• 2:49 文档说明
• 6:43 Arduino接线讲解
• 10:39 Arduino代码讲解
• 13:40 在Arduino IDE中选择ESP32开发板和COM端口
• 15:22 项目倾斜演示

图像

ESP32-18_tile_wiring

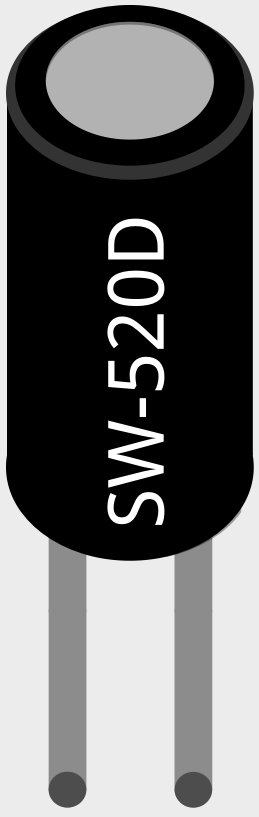

tilt_switch
