ESP32教程25/55 - 使用NTC和LCD测量温度 | SunFounder的ESP32物联网学习套件

/*
 * // 定义常量
 */
const int thermistorPin = 35; // 连接到热敏电阻的引脚
const float referenceVoltage = 3.3;
const float referenceResistor = 10000; // 另一个电阻器
const float beta = 3950; // β值（典型值）
const float nominalTemperature = 25; // 计算温度系数的标称温度
const float nominalResistance = 10000; // 额定温度下的电阻值

void setup() {
  Serial.begin(115200); // 初始化串行通信
  pinMode(thermistorPin, INPUT); // 将引脚设置为输入
}

void loop() {
  int adcValue = analogRead(thermistorPin); // 读取ADC值
  float voltage = (adcValue * referenceVoltage) / 4095.0; // 计算电压
  float resistance = (voltage * referenceResistor) / (referenceVoltage - voltage); // 计算更新配置下的热敏电阻阻值

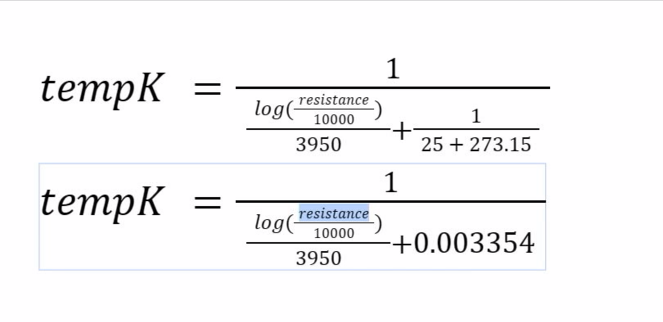

 // 使用贝塔参数方程计算温度
  float tempK = 1 / (((log(resistance / nominalResistance)) / beta) + (1 / (nominalTemperature + 273.15)));

  float tempC = tempK - 273.15; // 获取摄氏温度
  float tempF = 1.8 * tempC + 32.0; // 获取华氏温度

 // 打印温度
  printf("TempC: %.2f C\n", tempC);
  printf("TempF: %.2f F\n", tempF);

  delay(300); // 等待1秒钟
}

/*
 * 这是SunFounder ESP32物联网学习套件代码的第25/55课
 * 在LCD屏幕上显示NTC温度
 * 由Ahmad Shamshiri为SunFounder ESP32物联网学习套件撰写
 * 观看完整视频 https://youtu.be/zJh-gWY0DmE
 * 从 https://robojax.com/RJT707 下载此代码、接线图和其他资源
 */
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

 // SDA->21,SCL->22
LiquidCrystal_I2C lcd(0x27,16,2); // 将LCD地址设置为0x27，适用于16字符和2行显示。


 // 定义常量
const int thermistorPin = 35; // 引脚连接到热敏电阻
const float referenceVoltage = 3.3;
const float referenceResistor = 10000; // 电阻值 (10k)
const float beta = 3950; // 贝塔值（典型值）
const float nominalTemperature = 25; // 计算温度系数的名义温度
const float nominalResistance = 10000; // 额定温度下的电阻值

void setup() {

  lcd.clear();
  lcd.init(); // 初始化LCD
  lcd.backlight(); // 打开LCD背光。

 // Serial.begin(115200); // 初始化串口通信
  pinMode(thermistorPin, INPUT); // 将引脚设置为输入
}

void loop() {
  int adcValue = analogRead(thermistorPin); // 读取ADC值
  float voltage = (adcValue * referenceVoltage) / 4095.0; // 计算电压
  float resistance = (voltage * referenceResistor) / (referenceVoltage - voltage); // 使用更新的配置计算热敏电阻电阻值

 // 使用 Beta 参数方程计算温度
  float tempK = 1 / (((log(resistance / nominalResistance)) / beta) + (1 / (nominalTemperature + 273.15)));

  float tempC = tempK - 273.15; // 获取摄氏温度
  float tempF = 1.8 * tempC + 32.0; // 获取华氏温度

 // 打印温度
 // printf("温度: %.2f 摄氏度\n", tempC);
 // printf("温度: %.2f 华氏度\n", tempF);

 // 在LCD上显示温度
  lcd.setCursor(0, 0);
  lcd.print("Temp: ");
  lcd.print(tempC, 1);
  lcd.write(223); // 度符号
  lcd.print("C");

  lcd.setCursor(0, 1);
  lcd.print("Temp: ");
  lcd.print(tempF, 1);
  lcd.write(223); // 度符号
  lcd.print("F");

  delay(300); // 等待 1 秒钟
}
