在本教程中，我们将探讨如何使用ESP32微控制器配合光敏电阻（LDR）来测量光照强度。通过读取LDR的电阻值，我们可以触发相应操作，例如当光照水平超过某个阈值时打开蜂鸣器。本项目将演示光照水平与ESP32模拟读取功能之间的交互，使我们能够根据环境光创建响应式应用。（视频中5:30处）

硬件说明

本项目中使用的主要组件包括ESP32微控制器、一个LDR和一个10 kΩ电阻。LDR会根据照射到其表面的光照强度改变电阻值：光照越强，电阻越低；光照越弱，电阻越高。这一特性使我们能够通过将LDR与电阻以分压配置连接来测量不同的光照水平。

ESP32微控制器内置Wi-Fi和蓝牙功能，非常适合物联网项目。它有多个模拟引脚，可以读取不同的电压水平，我们将利用这些引脚来监测LDR两端的电压。该电压将被转换为ESP32可以处理的模拟值，并用于触发诸如激活蜂鸣器之类的操作。

数据手册详情

• 使用一个10 kΩ电阻与LDR串联进行分压。
• 确保ESP32以3.3 V供电，以免损坏。
• 正确连接LDR和电阻以测量光照强度。
• 如有需要，可使用去耦电容来稳定电源。
• 检查模拟读取值，确保其在预期范围内。

接线说明

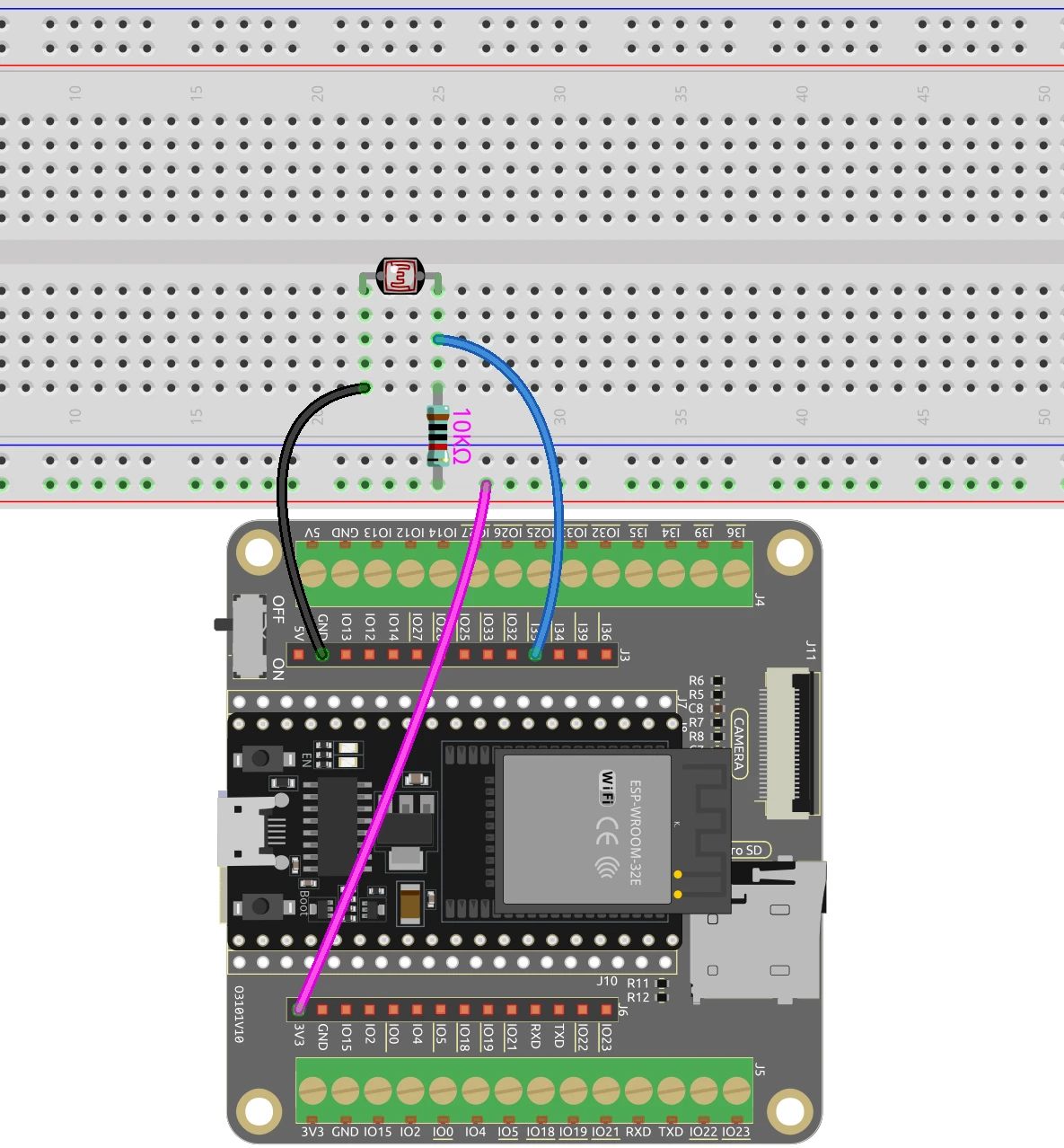

要将LDR和电阻连接到ESP32，首先将LDR的一个端子连接到ESP32上的3.3 V电源引脚。LDR的另一个端子应连接到10 kΩ电阻的一个端子。将电阻的另一个端子连接到地线。

接下来，从LDR和电阻之间的连接点引出一根跳线，连接到ESP32上的35号引脚。这种设置构成了一个分压器，使ESP32能够根据照射到LDR上的光照强度读取变化的电压。确保所有连接牢固，并且LDR放置在能够准确感应光照变化的位置。

代码示例与讲解

在代码中，我们首先初始化串口通信以监测LDR的读数。这里的关键标识符是analogValue，它存储来自35号引脚的读数。

void setup() {
  Serial.begin(115200);
}

void loop() {
  int analogValue = analogRead(35);
  Serial.printf("ADC analog value = %d\n",analogValue);
  delay(100);
}

这段代码以115200的波特率初始化串口监视器，并持续读取35号引脚的模拟值。该值被打印到串口监视器上，使我们能够观察它如何随光照水平的变化而变化。

当光照强度变化时，LDR的电阻会随之改变，因此ESP32读取到的电压也会变化，从而反映光照条件（视频中12:45处）。

演示 / 预期效果

当你运行程序并观察串口监视器时，应该会看到ADC analog value根据环境光照条件波动。当你遮住LDR时，该值应增大，表示电阻增大；而将其暴露在强光下时，该值会显著降低。这种行为可用于根据预设阈值触发蜂鸣器或其他操作。

如果读数没有按预期变化，请检查接线问题，确保LDR没有悬空，并确认ESP32供电正常。这将有助于避免常见错误并确保平稳运行（视频中15:30处）。

视频时间戳

• 00:00 开始
• 1:48 LDR介绍
• 8:33 接线说明
• 11:07 Arduino代码讲解
• 13:07 在Arduino IDE中选择ESP32开发板和COM端口
• 14:49 读取值演示
• 17:24 理解白天和夜晚的值
• 18:47 DAC值与电压读取

图像

ESP32-22_light_sensor

ESP32-22_light_sensor-wiring

ESP32-22_light_sensor

ESP32-22_light_sensor-wiring

void setup() {
 // 以115200比特每秒初始化串行通信：
  Serial.begin(115200);

}

void loop() {
 // 读取模拟值
  int analogValue = analogRead(35);

 // 打印您读取的值：
  Serial.printf("ADC analog value = %d\n",analogValue);

  delay(100); // 在串口之间读取时延，以确保读取清晰
}
