在本教程中，我们将学习如何使用ESP32微控制器通过Wi-Fi、MQTT协议和Adafruit IO服务来控制RGB LED的颜色。此设置允许您在世界任何地方更改RGB LED的颜色，提供物联网技术的实际应用。我们还将探讨如何使用滑块和颜色选择器来选择所需的颜色。

esp32-50-RGB-led-mqtt-main

ESP32_RGB_led_wires

ESP32是一款功能强大的微控制器，具有内置的Wi-Fi和蓝牙功能，非常适合物联网项目。在此构建中，我们将RGB LED连接到ESP32，并通过Adafruit提供的MQTT代理控制其颜色。本教程将指导您完成硬件设置、接线说明以及使一切无缝工作所需的代码（视频中00:00处）。

硬件说明

esp32-50-RGB-led

esp32-50-RGB-led

对于此项目，我们将使用的主要组件是ESP32微控制器和RGB LED。ESP32能够连接到Wi-Fi网络，使其能够与Adafruit IO服务通信。RGB LED包含三个独立的LED（红色、绿色和蓝色），可以混合以产生各种颜色。

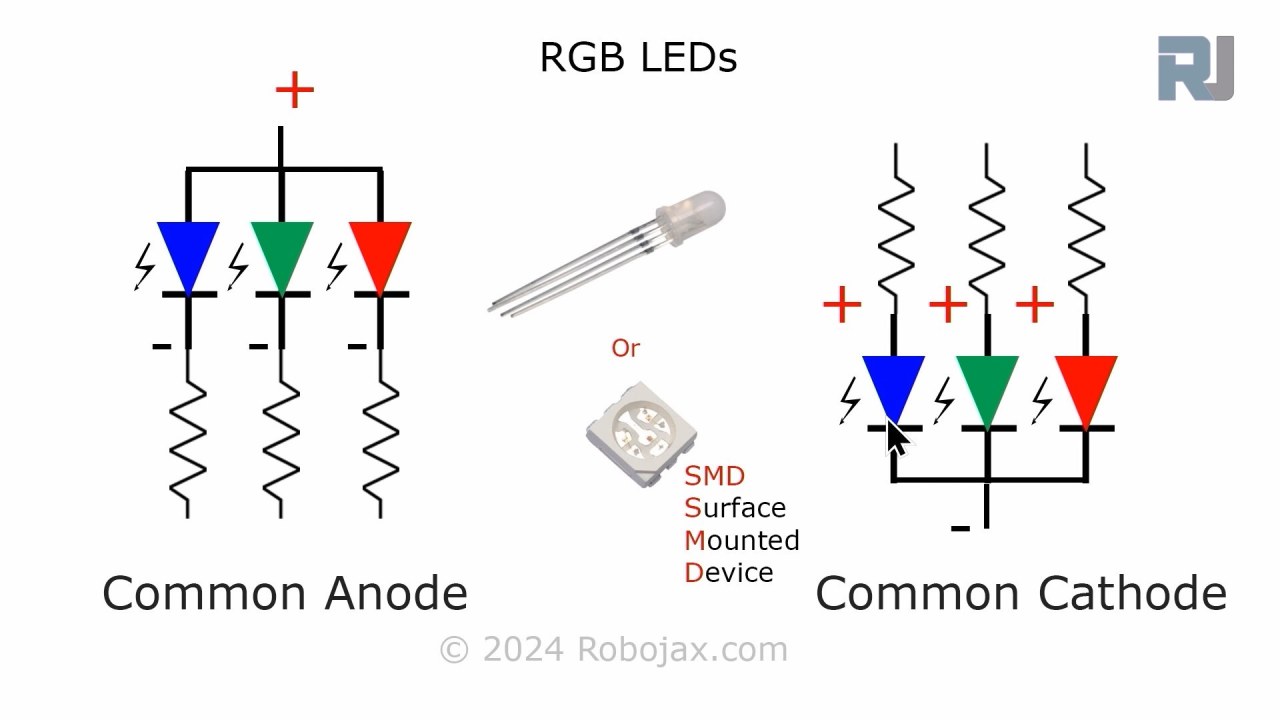

RGB LED基于共阳极或共阴极原理工作，这意味着各个LED的阳极（正极）或阴极（负极）必须正确连接才能工作。每种颜色都可以使用脉冲宽度调制（PWM）进行控制，通过改变占空比来调整每个LED的亮度。

ES32-38_RGB_LED-wiring

数据手册详情

制造商	SunFounder
零件编号	RGB LED
正向电压（V_F）	2.0–3.4 V
正向电流（I_F）	20 mA
峰值波长（nm）	红色：620，绿色：525，蓝色：465
封装	标准4引脚
备注/变体	提供共阳极或共阴极选项

为每种LED颜色使用220欧姆电阻以限制电流。
确保共阳极或共阴极配置的接线正确。
检查ESP32的电源供应以避免电压骤降。
保持PWM频率在限制范围内，以实现平滑的颜色过渡。
确保Wi-Fi凭据正确，以连接到Adafruit IO服务。

接线说明

ES32-38_RGB_LED-wiring

要将RGB LED连接到ESP32，首先识别RGB LED上的引脚。最长的引脚是公共引脚。对于共阳极配置，将此引脚连接到正电压电源（3.3V）。其他三个引脚分别对应红色、绿色和蓝色LED。将红色引脚连接到GPIO 27，绿色引脚连接到GPIO 26，蓝色引脚连接到GPIO 25。每个连接都应通过220欧姆电阻来限制流过LED的电流。

接下来，将ESP32的地线（GND）连接到电路的地线。确保接线牢固，以防止间歇性连接。如果使用共阴极RGB LED，则将公共引脚连接到地线，并将各个颜色引脚通过电阻连接到正电源。在给电路通电之前，请仔细检查所有连接。

代码示例与讲解

在Arduino代码中，我们首先使用标识符redPin、greenPin和bluePin定义红色、绿色和蓝色LED的引脚。此外，我们使用redChannel、greenChannel和blueChannel为每种颜色定义PWM通道。PWM频率设置为5000 Hz，分辨率为8位。

const int redPin = 27;
const int greenPin = 26;
const int bluePin = 25;

const int redChannel = 0;
const int greenChannel = 1;
const int blueChannel = 2;

在setup()函数中，我们初始化PWM通道并附加相应的引脚。我们还使用定义的凭据连接到Wi-Fi网络，并设置MQTT客户端以与Adafruit IO通信。

void setup() {
  ledcSetup(redChannel, freq, resolution);
  ledcAttachPin(redPin, redChannel);
  // 连接到WiFi
  WiFi.begin(WLAN_SSID, WLAN_PASS);
}

主循环检查MQTT连接并处理传入的消息。它还将当前的RGB值打印到串行监视器。LED的颜色根据通过MQTT订阅接收到的值进行更新。

void loop() {
  MQTT_connect();
  mqtt.processPackets(500);
  setColor();
}

有关完整代码的更多详细信息，请参阅文章下方加载的完整代码。

演示/预期效果

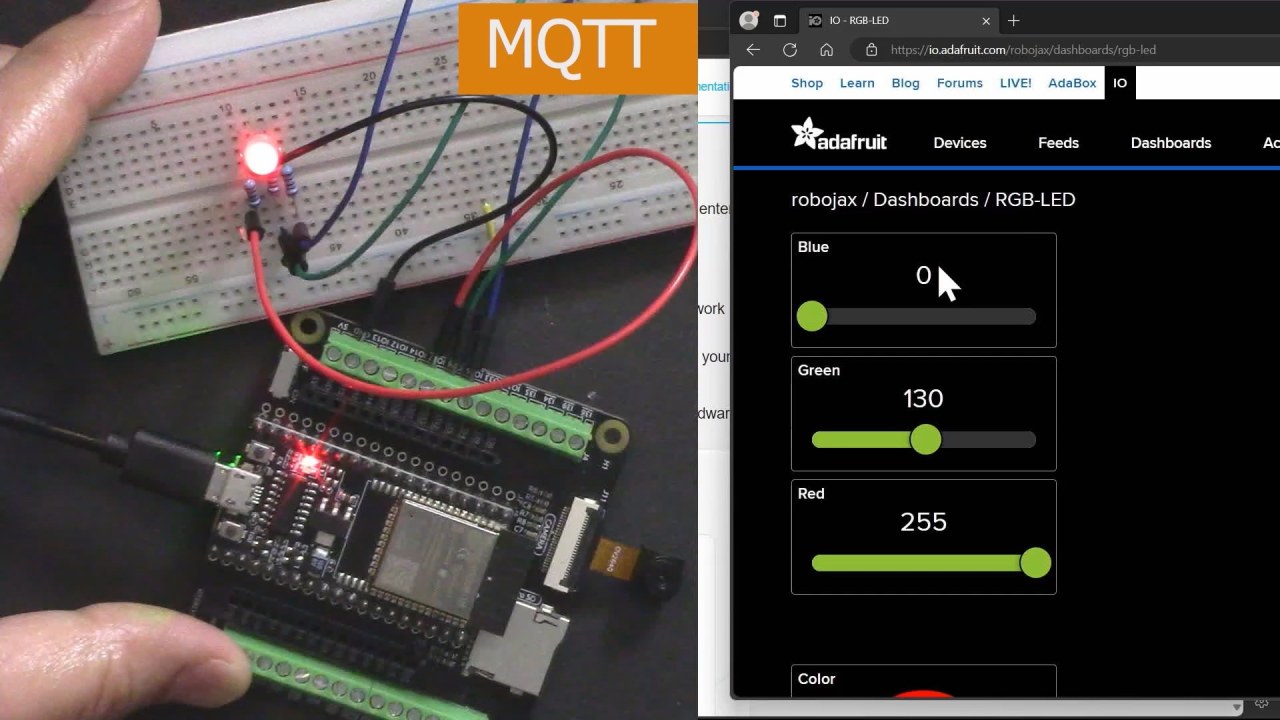

一切设置完成并上传代码后，您应该会看到RGB LED响应通过Adafruit IO仪表板所做的颜色更改。当您调整红色、绿色和蓝色的滑块时，LED应相应地改变其颜色。如果您遇到任何问题，请确保Wi-Fi连接稳定，并且MQTT主题名称与代码中定义的一致（视频中17:30处）。

常见的陷阱包括接线错误、主题名称不匹配，以及忘记设置正确的Wi-Fi凭据。如果LED不亮，请仔细检查电阻连接，并确保ESP32正确供电。

视频时间戳

00:00 开始
