Koraci

Molimo slijedite korake u nastavku da dovršite sklapanje automobila. Možete preuzeti PDF priručnik sa liste datoteka ispod ovog članka.

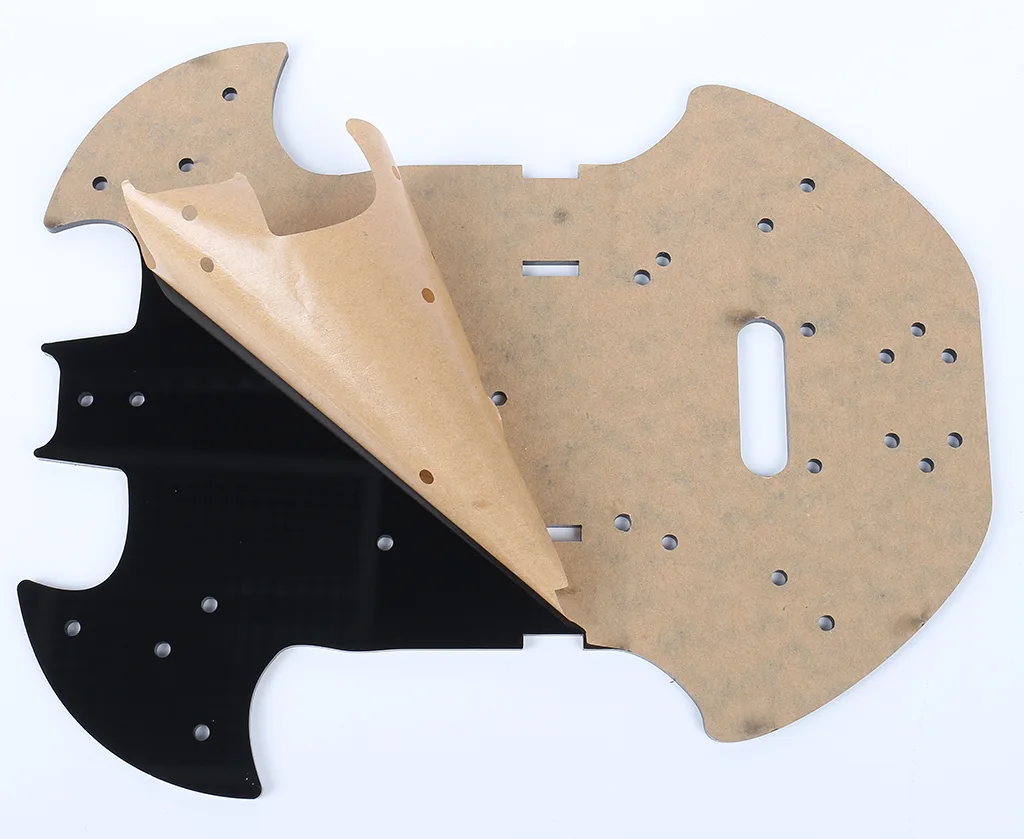

1. Uklonite zaštitnu foliju sa akrila.

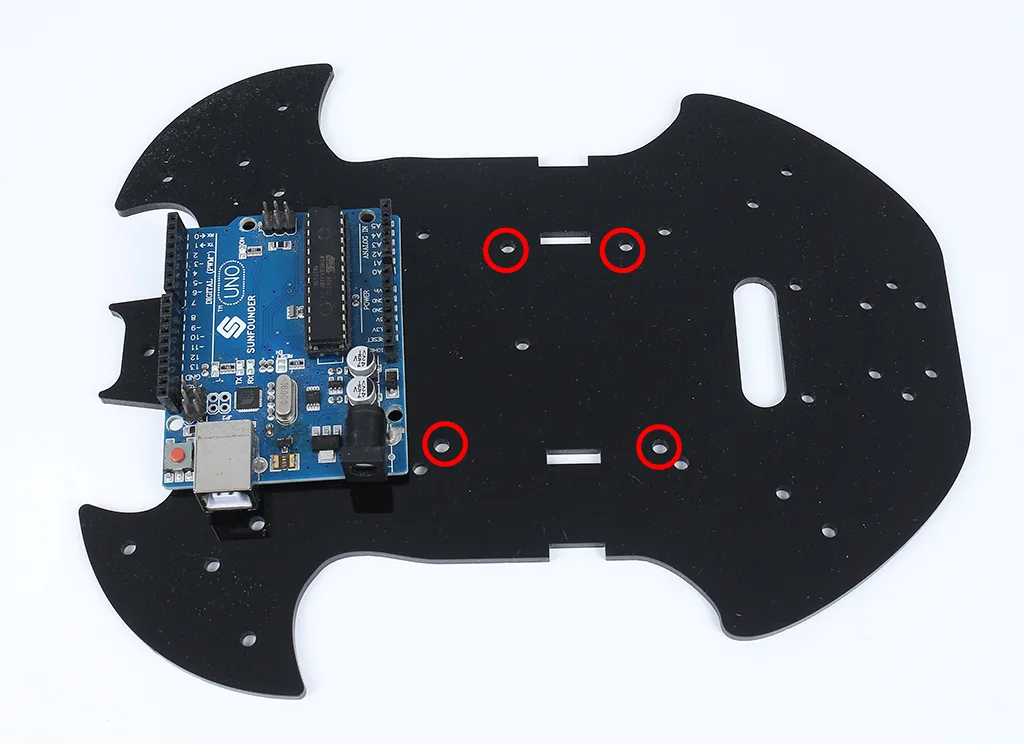

2-Postavite ploču na sto kao što je prikazano na slici, stranu sa istom rupom kao R3 ploča, nazivamo A; stražnja je B. Ovo će vam pomoći da izbjegnete greške tokom sklapanja.

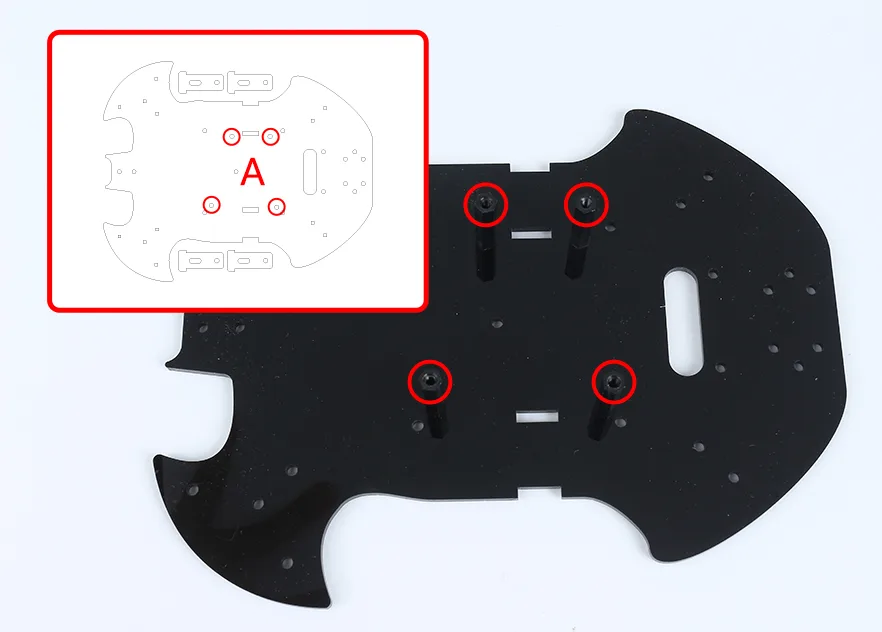

3-Montirajte M3x24mm odstojnik sa M3x6mm vijcima na poziciji kao što je prikazano ispod.

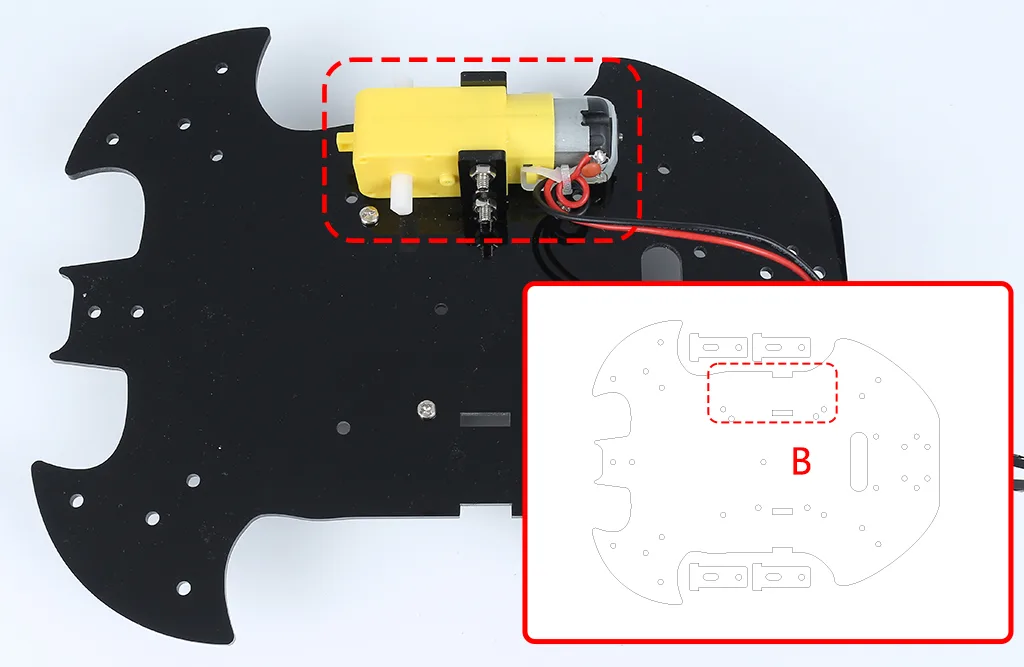

4-Okrenite na B stranu, koristite M3x30mm vijke i M3 matice da pričvrstite TT motor. 2 detalja ovdje: 1 - izlazno vratilo je okrenuto prema strani u obliku šišmiša; 2 - kabl motora je okrenut prema unutra.

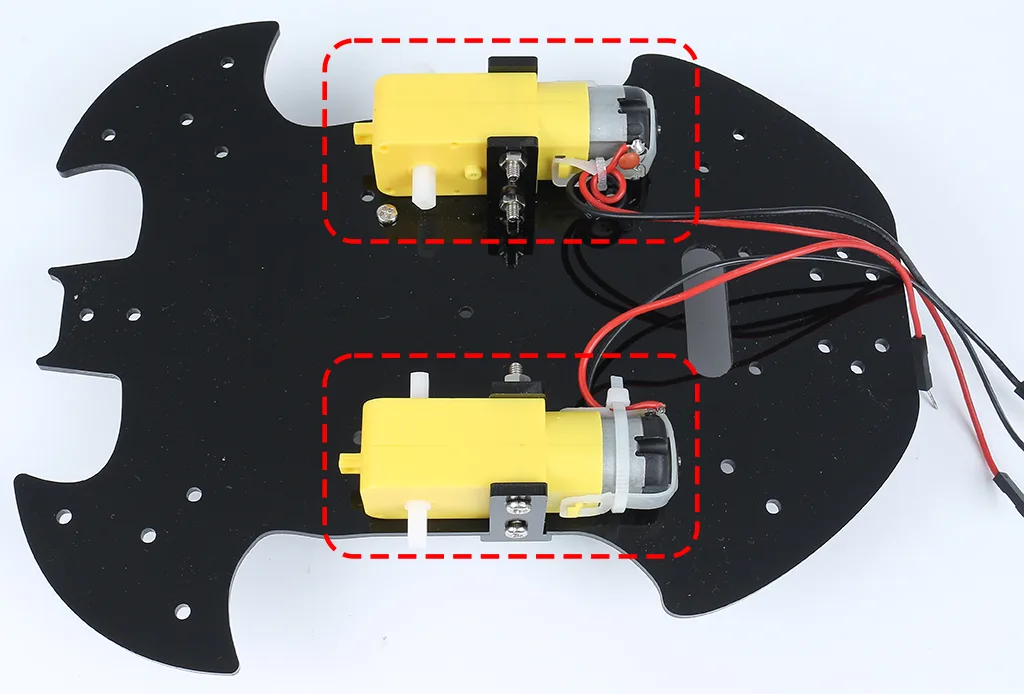

5-Montirajte još jedan TT motor, ista pažnja se mora posvetiti smjeru izlaznog vratila i smjeru kabla.

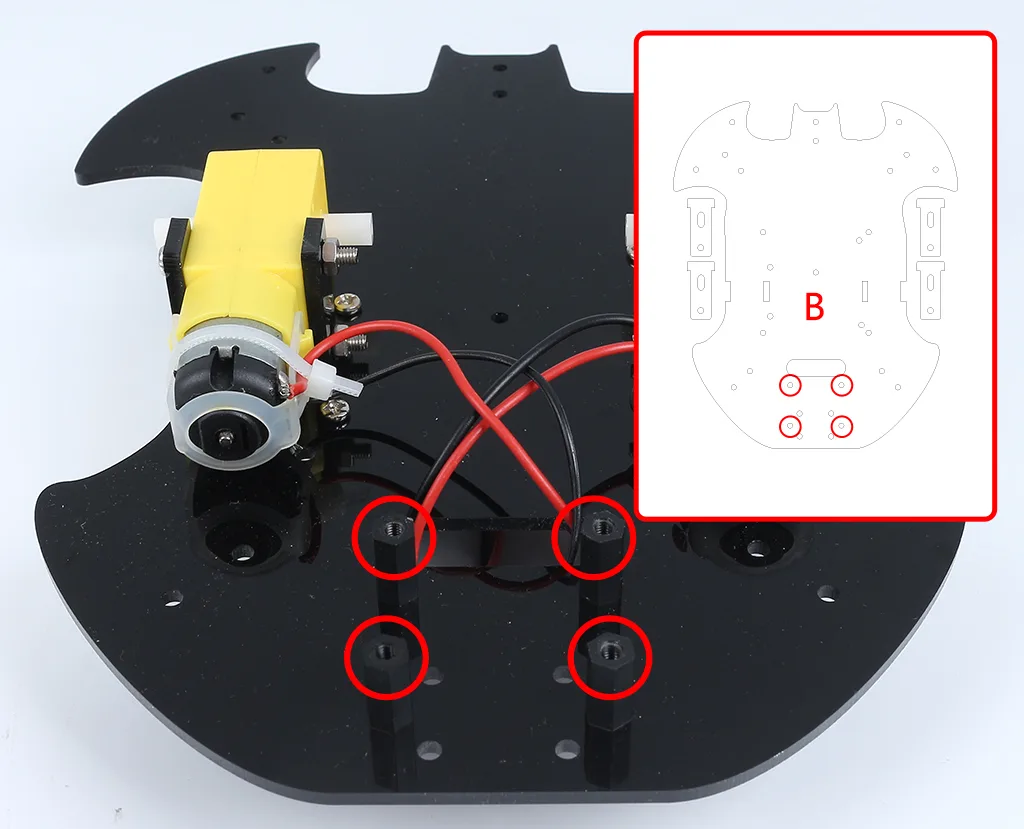

6-Koristite M3x6mm vijke da montirate M3x12mm odstojnik na poziciji kao što je prikazano ispod.

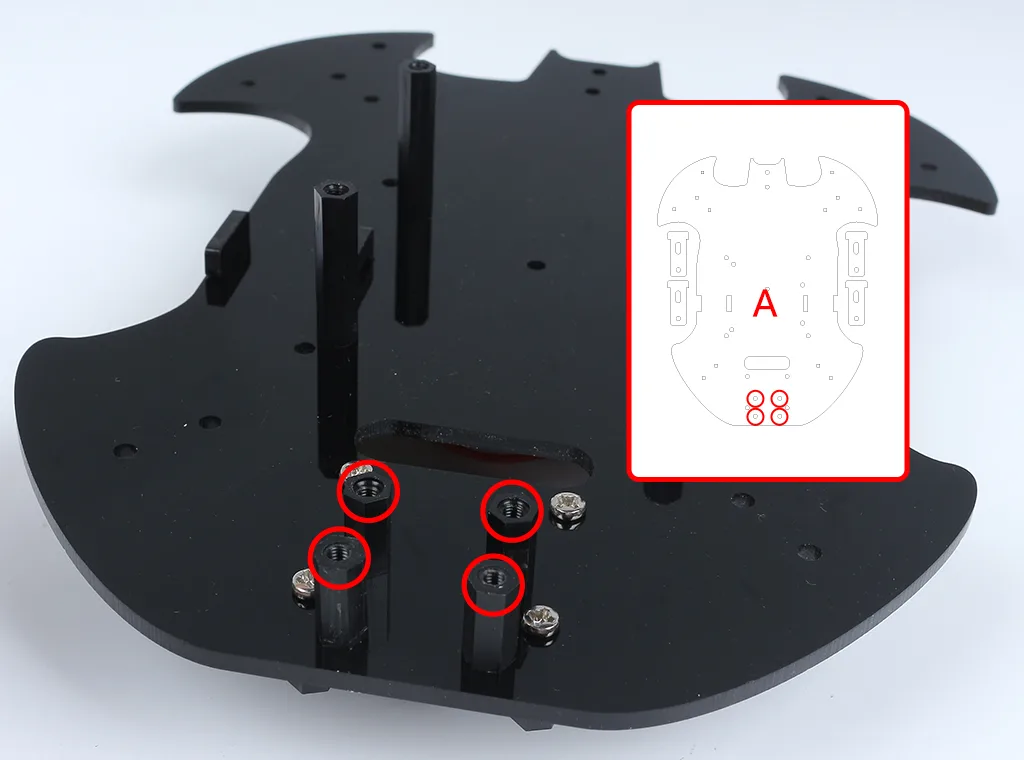

7-Pričvrstite M2.5x11mm odstojnik na stražnji dio automobila sa M2.5x6mm vijcima.

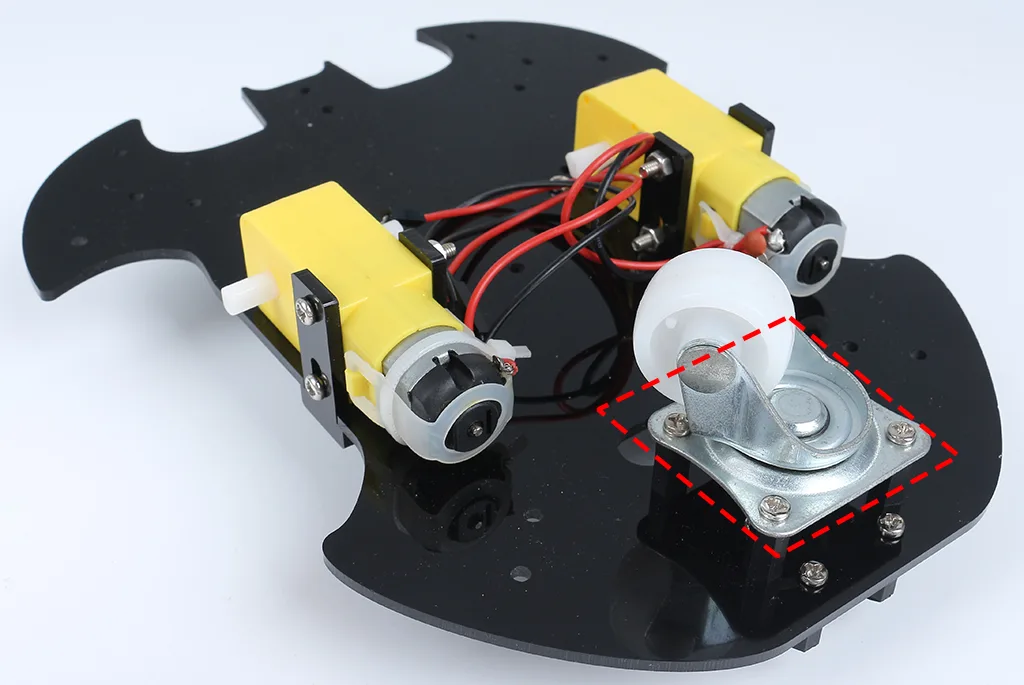

8-Koristite M3x6mm vijke da montirate univerzalni točak.

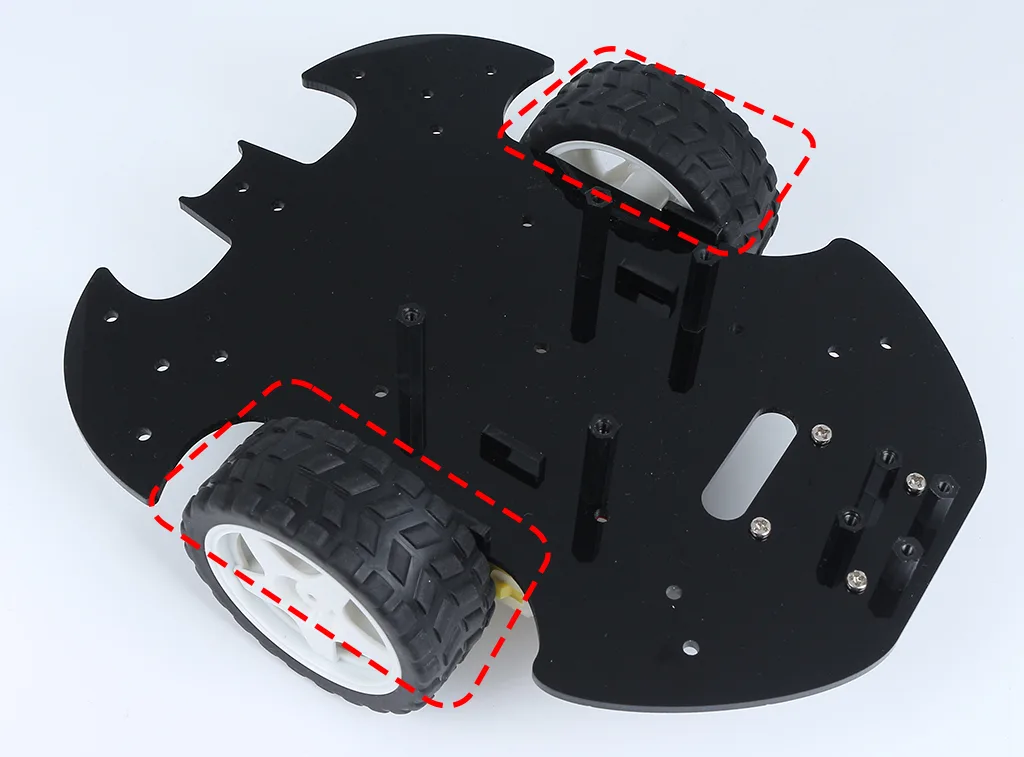

9-Stavljanje 2 točka i osnovna struktura automobila je završena.

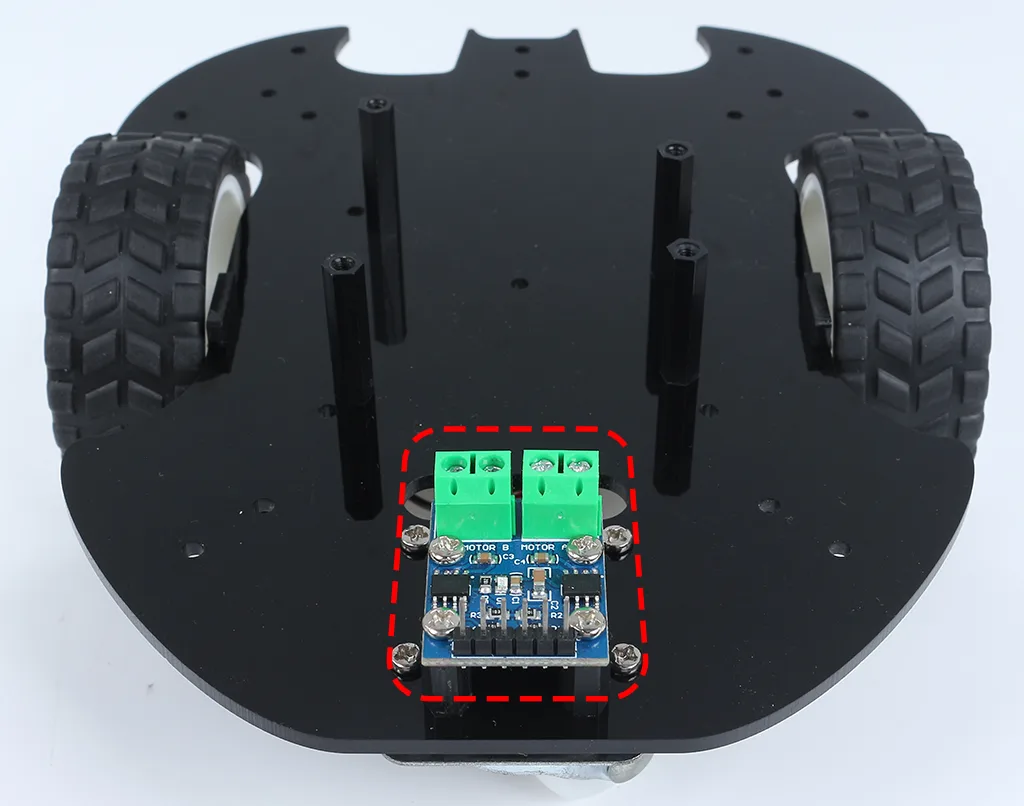

10-Pričvrstite L9110 modul sa M2.5x6mm vijcima.

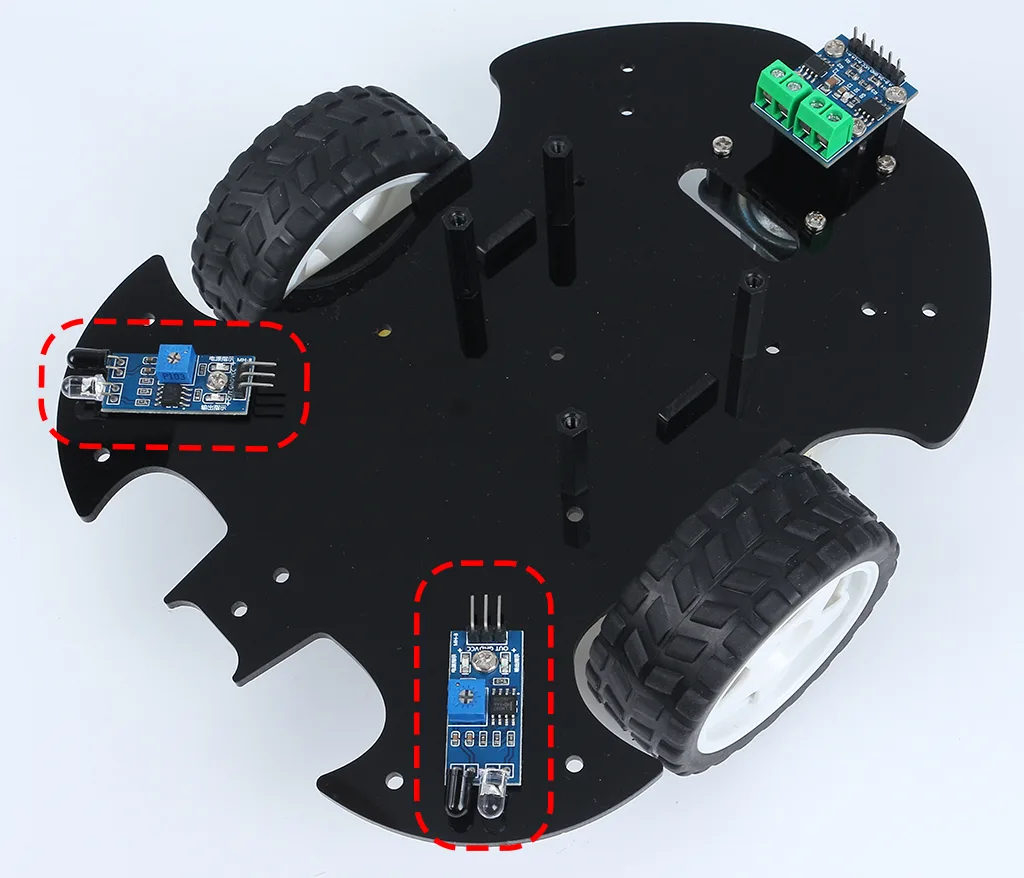

11-Sastavite dva IR modula za prepreke sa M3x12mm vijcima i M3 maticama.

Okrenite na B stranu

Napomena

Preporučljivo je prvo pričvrstiti M3x24mm odstojnike na Line Track modul.

Jedna važna napomena koju treba imati na umu: pinovi senzora linije su malo mekani i blago strše prema rupama. Kada zavrtate M3x24mm odstojnike, primijenite blagi pritisak da malo gurnete pinove senzora u stranu.

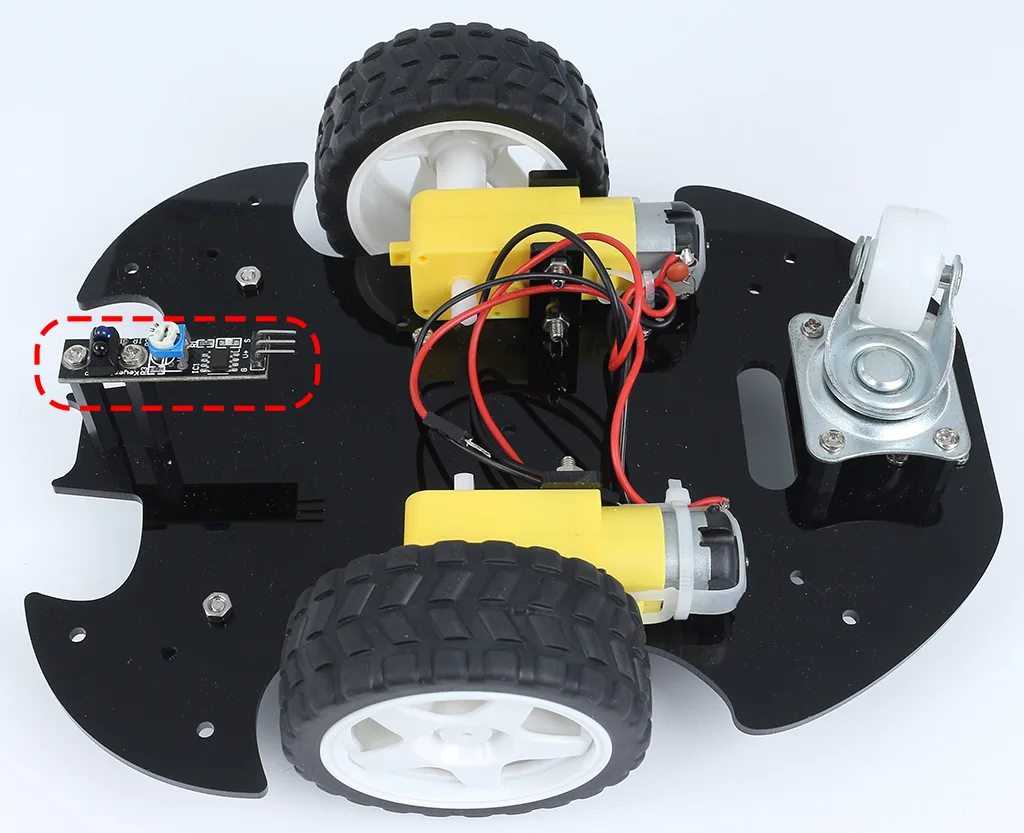

12-Okrenite na B stranu i pričvrstite Line Track modul sa četiri M3x6mm vijka i dva M3x24mm odstojnika.

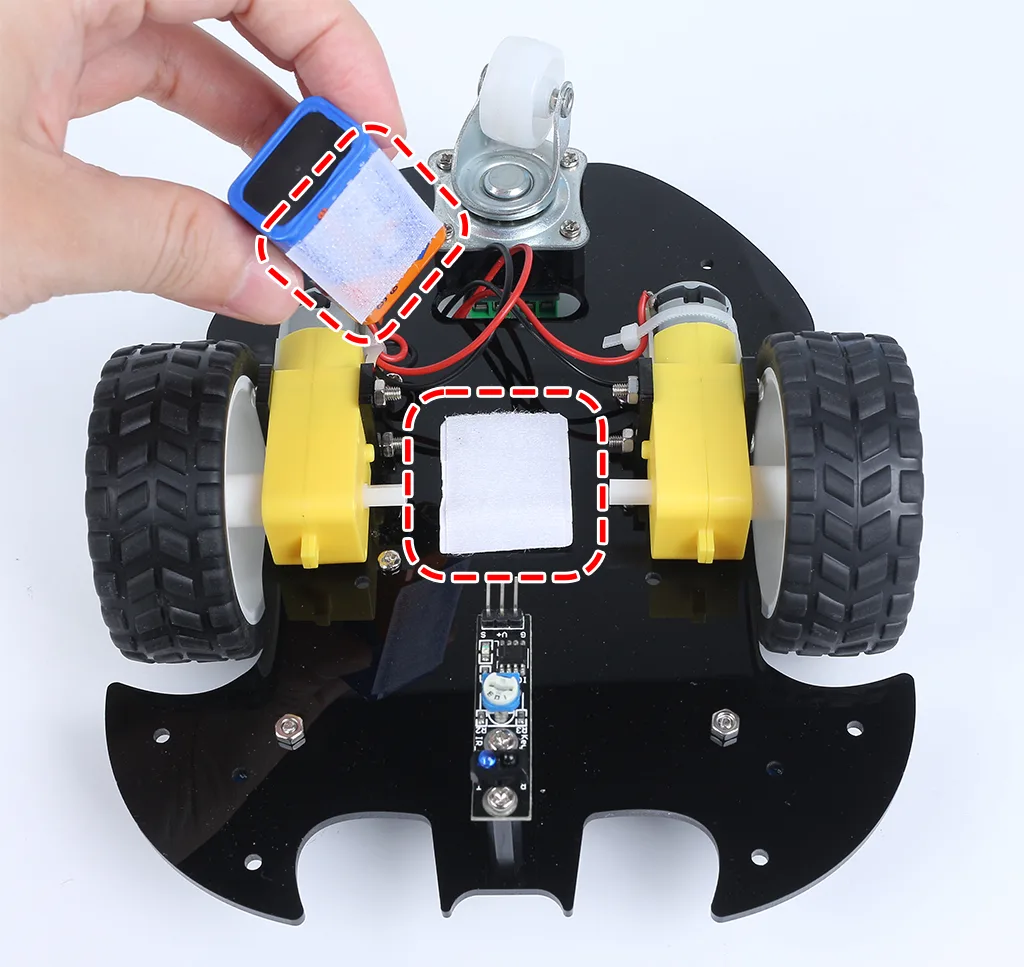

13-Zalijepite čičak na 9V bateriju i stavite kopču za bateriju. Zalijepite drugi dio čička na automobil da osigurate bateriju.

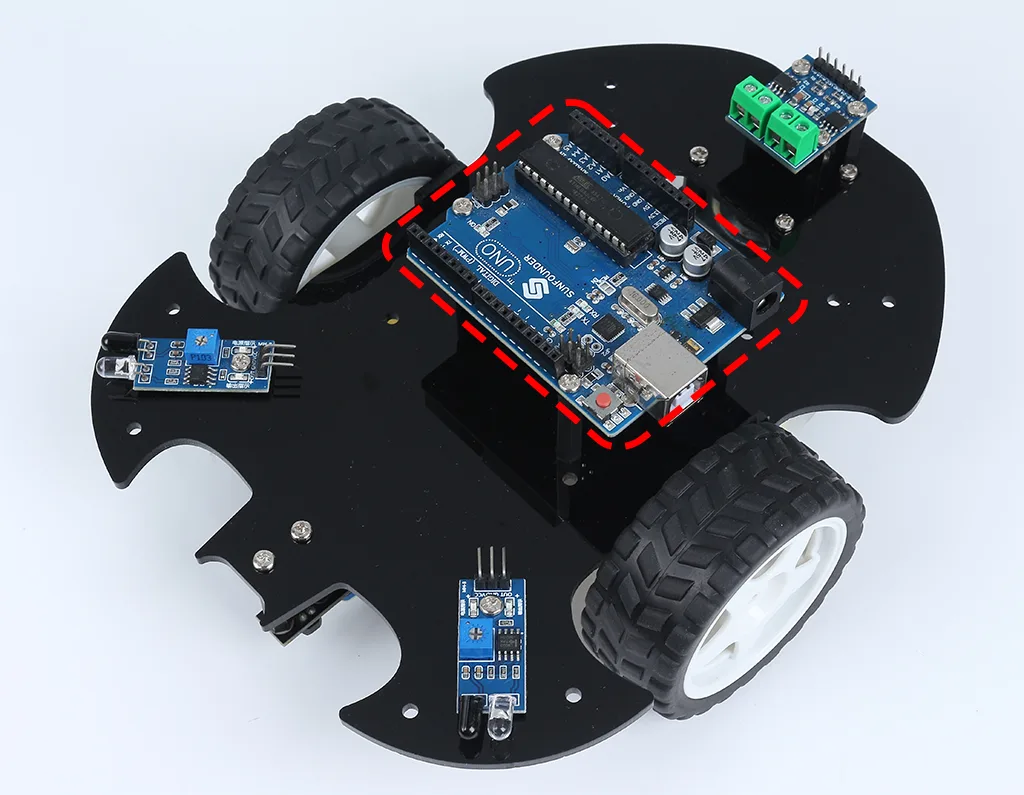

14-Okrenite na A stranu i montirajte R3 ploču sa M3x6mm vijcima.

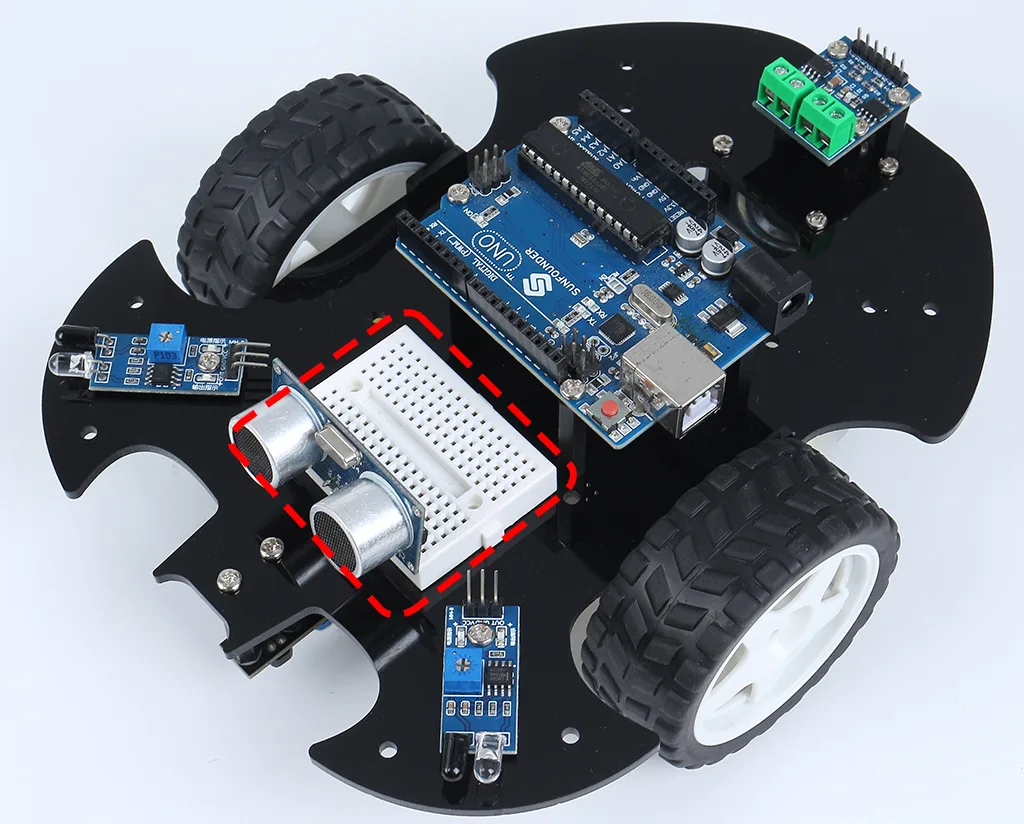

15-Pričvrstite breadboard na prednji dio automobila. Nakon toga, moći ćete dodavati različite komponente (npr. ultrazvučni modul) na breadboard prema potrebama vašeg projekta.

16-Pokretanje automobila također zahtijeva njegovo povezivanje i pisanje koda, što će biti opisano u narednim odjeljcima.

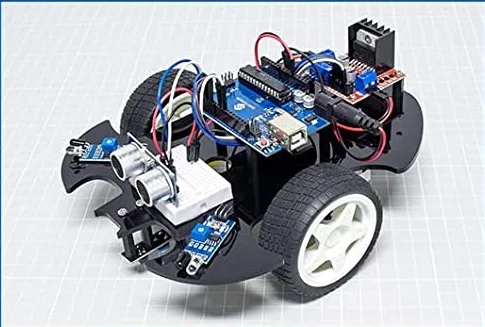

Potpuno sastavljen automobil izgleda ovako:

PDF priručnik možete preuzeti sa liste datoteka ispod ovog članka.
