このチュートリアルでは、DHT22温度・湿度センサーをArduinoで使う方法を学びます。DHT22（別名AM2302）は、摂氏-40度から80度までの温度と、0％から99％までの湿度を測定できます。このガイドに従えば、温度を摂氏・華氏・ケルビンで表示し、湿度も表示できるようになります。

DHTセンサーライブラリを利用して、センサーからのデータを簡単に読み取ります。このライブラリはDHT22との通信を簡素化し、わずか数行のコードで温度と湿度の値にアクセスできるようにします。より詳しい説明は、関連する動画（動画の00:00）をご覧ください。

ハードウェア解説

このプロジェクトの主要なコンポーネントはDHT22センサーモジュールで、デジタル温湿度センサーです。静電容量式の湿度検出素子とサーミスタを用いて周囲の空気を測定します。出力はデジタル信号で、Arduinoで読み取ることができます。

DHT22は3.3〜5ボルトの電圧で動作し、1線式インターフェースで通信するため、プロジェクトへの組み込みが容易です。最大20メートルの長距離伝送に対応しており、センサー配置の柔軟性が高まります。

データシートの詳細

製造元	アオソン
部品番号	DHT22（AM2302）
ロジック/入出力電圧	3.3〜5V
電源電圧	3.3～5V
測定範囲（温度）	-40〜+80°C
測定範囲（湿度）	0〜99％
精度（温度）	±0.5°C
精度（湿度）	25℃で±2％
解像度	0.1°C / 0.1%
伝送距離	最大20 m
パッケージ	4ピンモジュール

電源は3.3V〜5Vの範囲で適切に供給してください。
データピンと電源の間に10kΩのプルアップ抵抗を使用してください。
正確な測定のため、センサーの配線は短く保ってください。
短時間での連続ポーリングは避け、読み取り間に遅延を設けてください。
測定値に影響を与える環境要因に注意してください。

配線手順

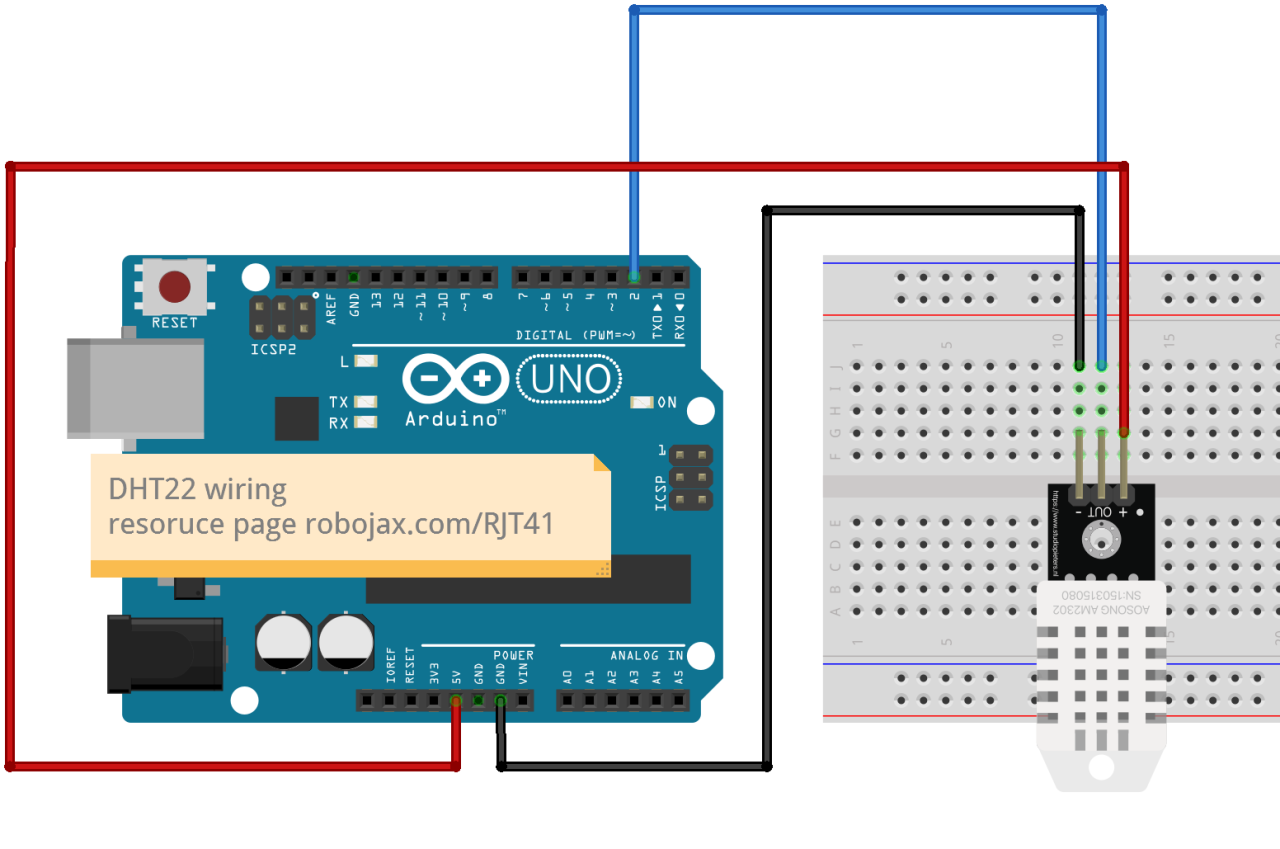

DHT22センサーを配線するには、まずセンサーの電源ピン（ピン1）をArduinoの5V出力に接続します。次に、グラウンドピン（ピン4）をArduinoのGNDピンのいずれかに接続します。データピン（ピン2）は通信のためにArduinoのデジタルピン2に接続してください。さらに、安定した読み取りを得るためにデータピンと電源ピンの間に10kΩの抵抗を入れてください。

データ用に別のピンを使用している場合は、それに合わせてコード内のピン指定を変更して更新することを忘れないでください#define DHTPIN選択したピンに合わせる値。設定は簡単なはずです。これらの接続に従えば、センサーは正しく動作します。

コード例と解説

次のコードはDHT22センサーを初期化し、温度と湿度の値を読み取ります。まず、DHTライブラリをインクルードし、センサーが接続されているピンを定義します:

#include "DHT.h"
#define DHTPIN 2     // what digital pin we're connected to
#define DHTTYPE DHT22   // DHT 22  (AM2302)
DHT dht(DHTPIN, DHTTYPE);

ここで、変数DHTPINは2に設定されており、これはセンサーのデータピンがArduinoのデジタルピン2に接続されていることを示します。そのDHTTYPE使用されるセンサーの種類を定義しており、この場合はDHT22です。

次に、その中でsetup()関数内で、センサーとシリアルモニタを初期化します:

void setup() {
  Serial.begin(9600);
  dht.begin();
}

このコードスニペットはシリアル通信を初期化し、DHTセンサーの読み取りの準備を行います。そのSerial.begin(9600)シリアル通信のボーレートを設定します。

その中でloop()この関数で、温度と湿度の値を読み取り、表示できます:

Serial.print("Temperature: ");
Serial.print(getTemp("c")); // Celsius
Serial.print(" *C ");
Serial.print(getTemp("h")); // Humidity
Serial.println(" % ");

このコードのこの部分は摂氏の温度と湿度（%）をシリアルモニタに出力します。関数getTemp()渡されたパラメータに基づいて要求されたデータを取得するために使用されます。

デモンストレーション／当日の内容

すべてが設定され、コードがアップロードされると、シリアルモニタに温度と湿度の測定値が表示されるはずです。DHT22は安定するまで少し時間がかかることがあるので、測定間に数秒の間隔をあけてください（ビデオでは15:00）。測定値に問題がある場合は配線を確認し、接続が確実かどうかを確認してください。よくある落とし穴はピン割り当ての誤りや電源の問題です。
